您可以直接在 Android 上的 Autodesk Forma 移动应用程序查看器中查看、编辑和管理问题。这样可让您使用放置在二维文件、图纸和三维模型上的问题，从而帮助您在上下文中直观地查看和解决问题。使用查看器工具导航、测量和标记模型和工程图以增强协作。

本主题包括：

• 在 Android 上的查看器中打开问题
• 在 Android 上的查看器中使用放置在二维文件上的问题
• 在 Android 上的查看器中使用标记
  • 在 Android 上的查看器中使用嵌套标记

在 Android 上的查看器中打开问题

1. 打开 Autodesk Forma 移动应用程序。

2. 点击要打开的项目。

3. 点击“问题”图标。如果在底部菜单中未看到“问题”，请点击“更多”菜单图标 ，然后找到“问题”。

4. 导航到要在查看器中打开的问题。

5. 点击“放置”字段。

6. 点击“转到文件”/“转到图纸”。此操作将在查看器中打开您的问题。

   注意：如果尚未下载文件，系统可能会提示您下载。

在 Android 上的新查看器中处理放置在三维模型上的问题

通过在适用于 Android 的新查看器中处理三维模型上的问题，您可以直接在项目的三维环境中直观地放置、查看和管理问题。此功能可帮助团队在上下文中识别并解决设计或施工问题，从而提高协作和准确性。您可以在模型上查看问题图钉、访问问题详细信息，以及使用专用工具进行导航、测量和标记。

1. 按照在 Android 上的查看器中打开问题中的步骤 1 至 6，在查看器中打开问题。

   您将能够在新查看器中查看放置在三维模型上的问题。

   提示：

   点击“不再显示”可隐藏横幅。您可以在屏幕右上角的“设置”菜单 中重新打开新的三维模型查看器。

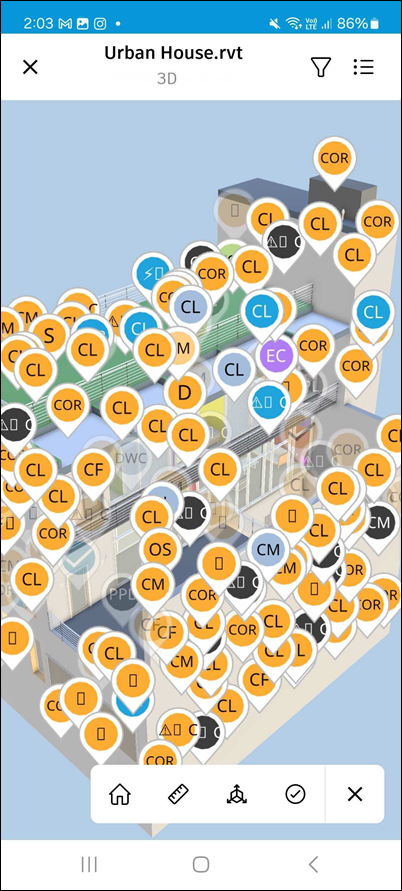

2. 问题图钉直观地标记了三维模型上已放置问题的确切位置，有助于您在上下文中快速识别和访问问题详细信息。

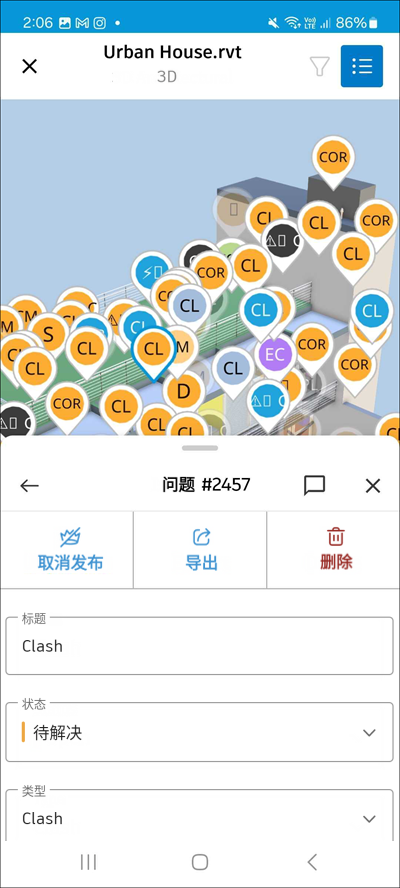

3. 点击所需的问题图钉以打开其详细信息面板，您可以在其中对模型中的问题执行查看、编辑、添加注释、导出、删除、发布或取消发布操作。

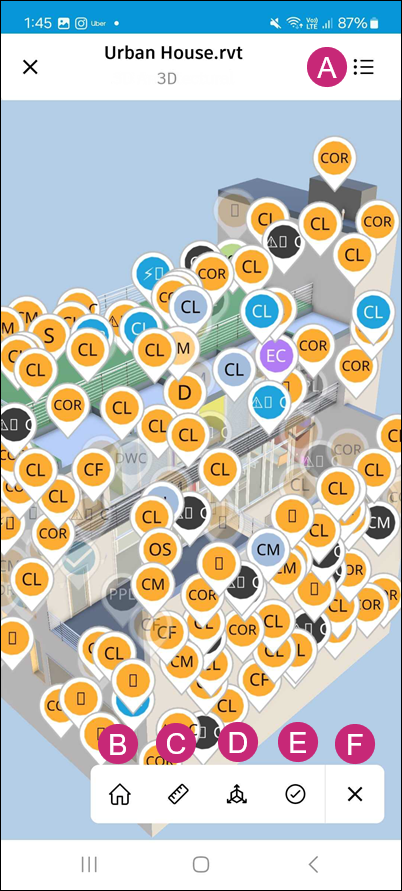

4. 工具栏中提供了以下工具。

   注意：以下字母对应于此屏幕截图中的字母。



A：菜单：点击菜单可访问以下选项：

• 视图：浏览与模型关联的不同二维视图和三维视图

• 视点：查看与您的模型相关的不同视点

• 问题：查看和编辑与您的模型关联的问题列表

• 模型浏览器：浏览模型结构

• 资源：查看和编辑与您的模型关联的资源

• 设置：访问“设置”菜单以调整您的查看体验，例如：

  • 根据需要选择测量单位

  • 更改选择模式

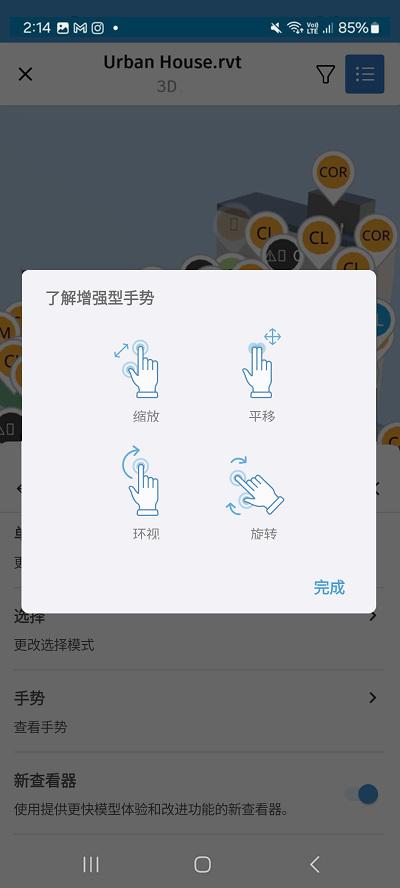

  • 查看手势：缩放、平移、环视和旋转

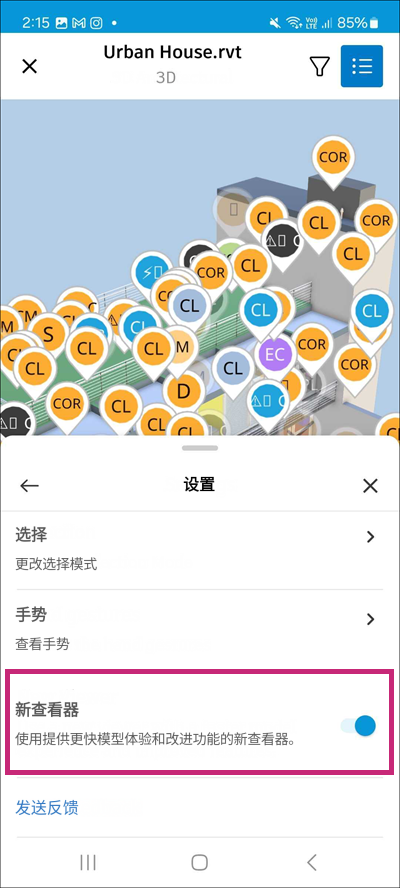

  • 打开或关闭新查看器选项以使用新三维模型查看器。默认情况下，此选项处于启用状态。如果禁用该选项，您将能够使用旧版查看器。



  • 发送有关该功能的反馈

• 详细信息：查看有关模型的详细信息，例如文件名、文件大小和版本。

B：主视图：点击以返回默认视图。

C：测量：以下四种测量工具可用：

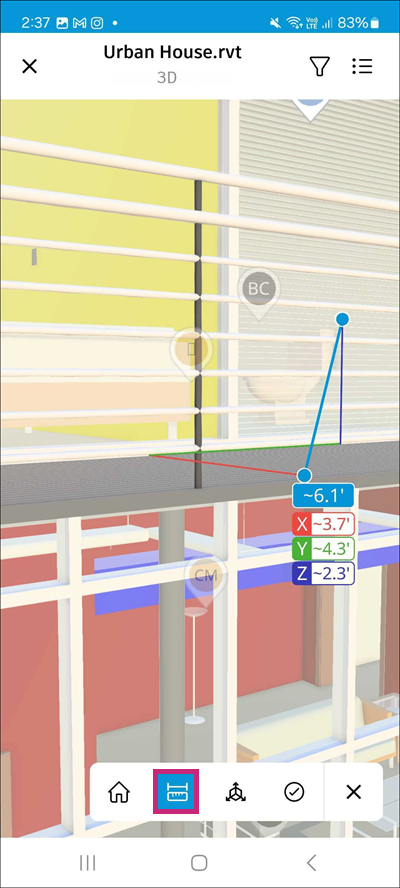

• 直线测量：点击模型上的两个点以测量它们之间的距离。您也可以长按以打开接触点的特写，松开以创建第一个点。然后按住并拖动该点以测量长度。

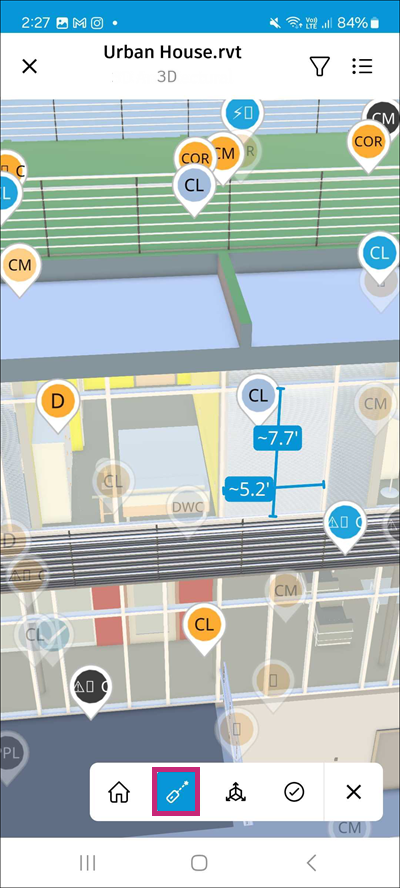

• 激光测量：点击模型的任何曲面可查看最近边的测量值。



• 曲面测量：点击曲面或平面可查看其测量值。根据曲面类型，您可能会看到：

  • 直边 - 单个边的长度

  • 圆 - 周长和直径

  • 圆弧 - 弧长（可以是圆形圆弧或常规圆弧）

  • 椭圆 - 具有圆周、半长轴和半短轴

  • 圆柱形截面和圆锥形截面 - 两个平行圆形端部的中心之间的长度尺寸

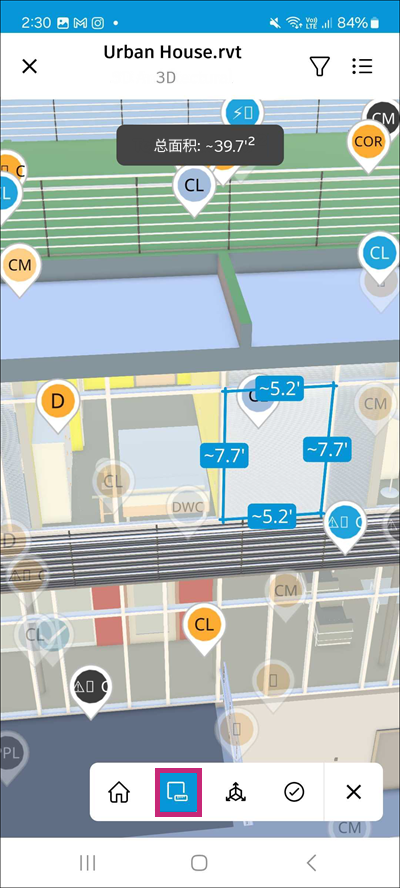

  • 总面积 - 仅针对平面显示

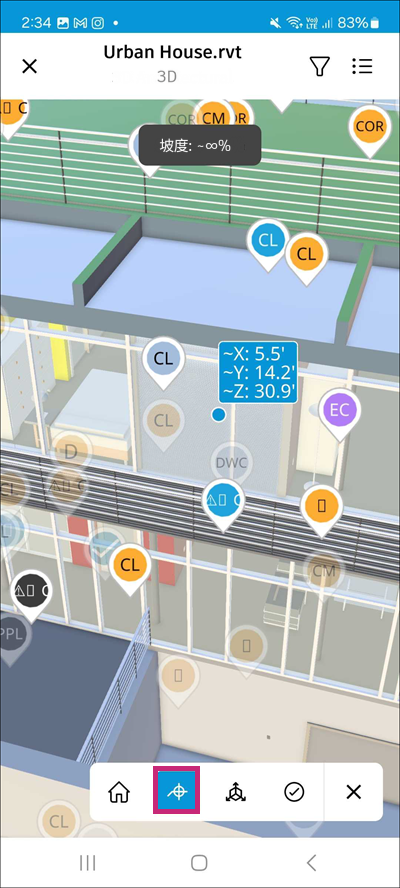

• 高程点坐标：点击模型上的点可查看其：

  • X、Y 坐标

  • 高程 (Z)

  • 坡度

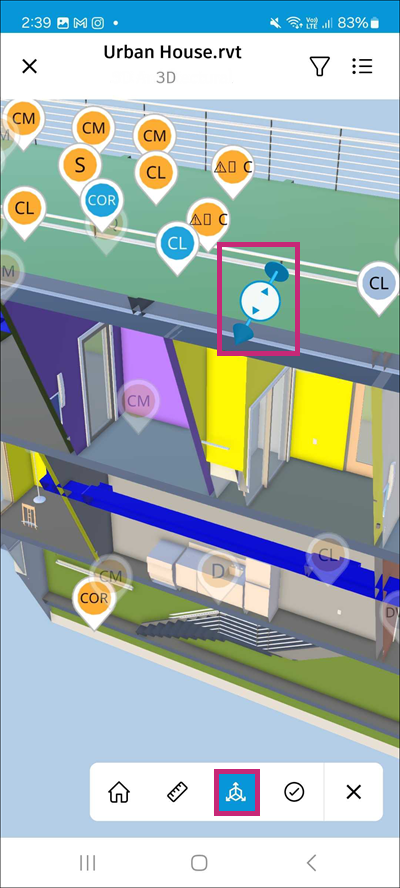

D：剖分：点击曲面可创建穿过模型的剖切。点击以选择 X 轴、Y 轴、Z 轴或特定区域。

E：问题：点击即可查看可用问题类型和模板的列表。

F：收拢：点击即可收拢工具栏。

有关测量工具的详细信息，请参见在移动设备上的查看器中测量三维模型。

模型查看器中的更多查看选项：

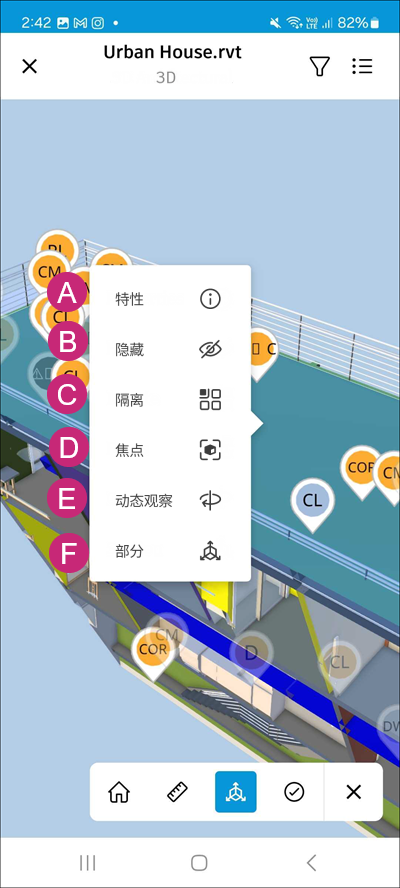

点击模型中的任何对象可访问更多查看选项。

答：特性：点击即可打开选定对象的特性面板，其中会显示其详细信息，如名称、类型、尺寸标注和其他属性。

B：隐藏：点击即可在视图中隐藏选定项目。这对于整理模型和专注于特定元素很有用。

C：隔离：点击即可隔离选定对象，同时隐藏模型中的所有其他元素。这使您可以专注于特定对象，而不会分心。

D：聚焦：点击即可将选定对象置于视图的中心。

E：动态观察：点击即可围绕选定对象进行动态观察。

F：剖分：点击即可创建穿过选定对象的剖切。您可以通过沿 X、Y 或 Z 轴拖动剖面来调整该剖面。

其他注意事项：

在 Android 上的查看器中处理问题时，请注意以下事项：

• 更改问题状态反映在问题图钉颜色的变化上
• 更改问题类型反映在问题图钉中显示的文字变化上
• 删除问题会从查看器中移除与此问题关联的图钉。

在 Android 上的查看器中使用标记

您可以在 Android 查看器中创建标记并将其用于问题。

创建和管理标记

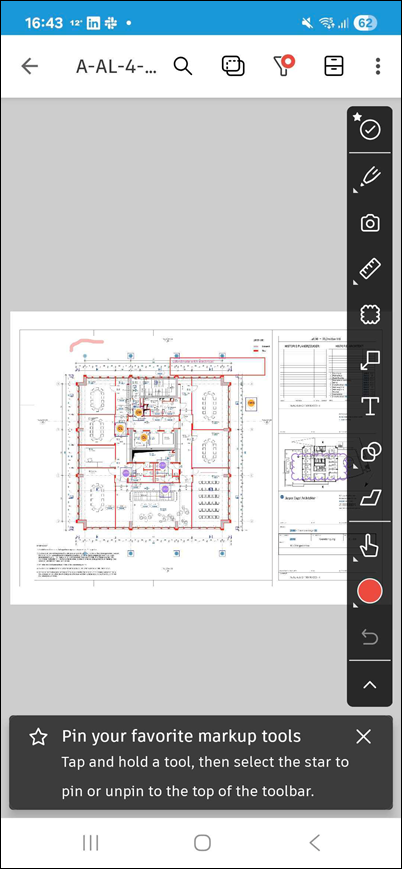

1. 在查看器中打开二维图纸或文件。



2. 点击工具栏中的标记工具。

3. 选择标记类型并绘制标记。

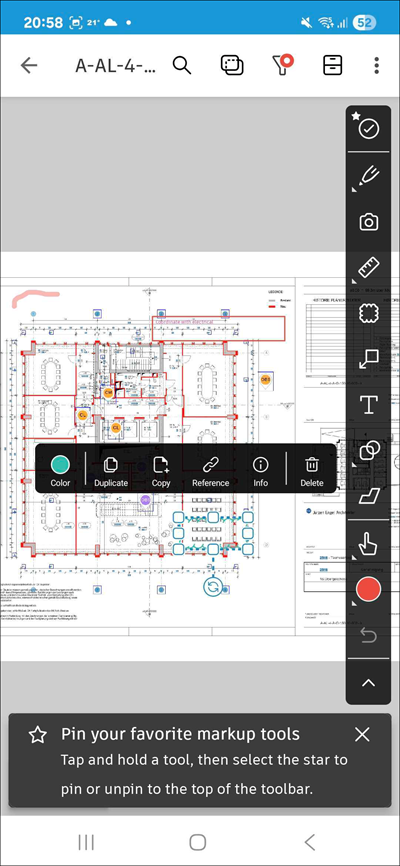

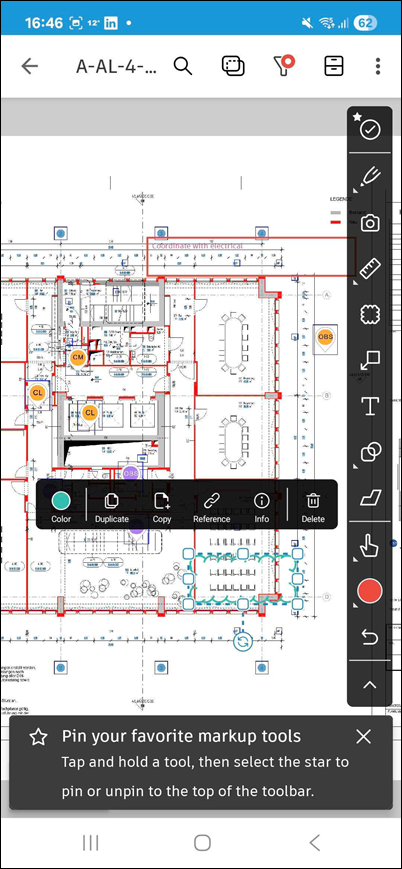

4. 点击标记以打开其上下文菜单，您可以在其中编辑、复制、重复或删除标记。

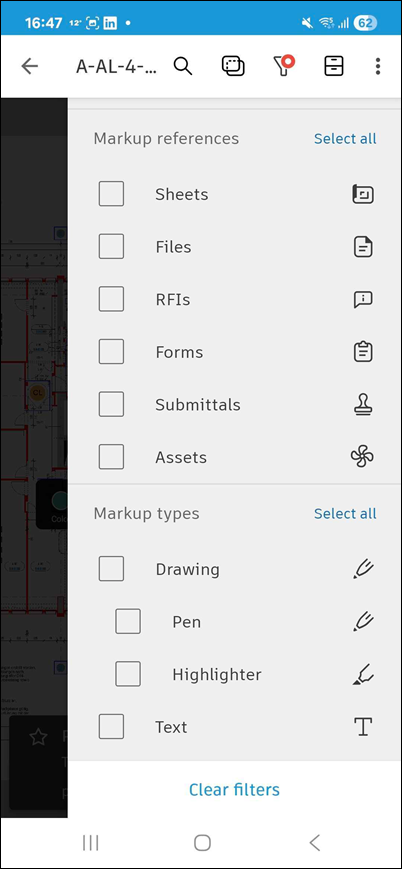

5. 点击 可按共享状态、标记类型、标记参考类型或标记颜色进行过滤。



复制和重复问题和标记

您可以复制和重复同一项目中的选定问题和标记。

1. 在三维文件中打开图纸、二维文件或二维视图。



2. 选择一个或多个问题和/或标记。

3. 长按以打开上下文菜单。

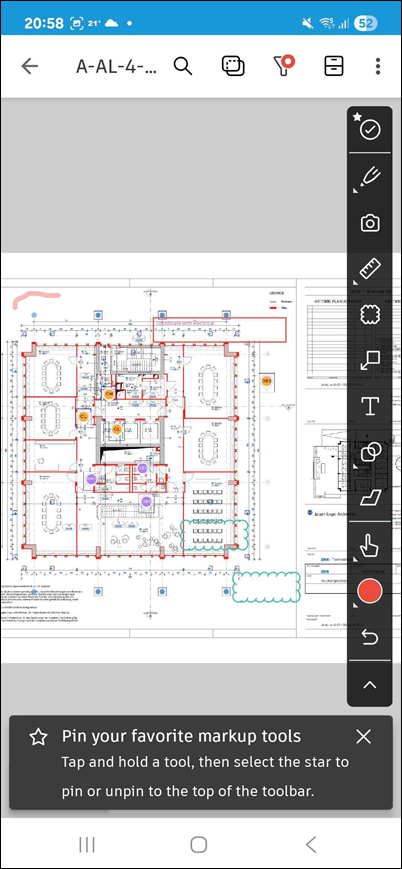

4. 选择“重复”以创建相同图纸或文件的副本。



5. 选择“复制”可粘贴在同一图纸或文件中，或粘贴在同一项目的其他图纸或文件中。

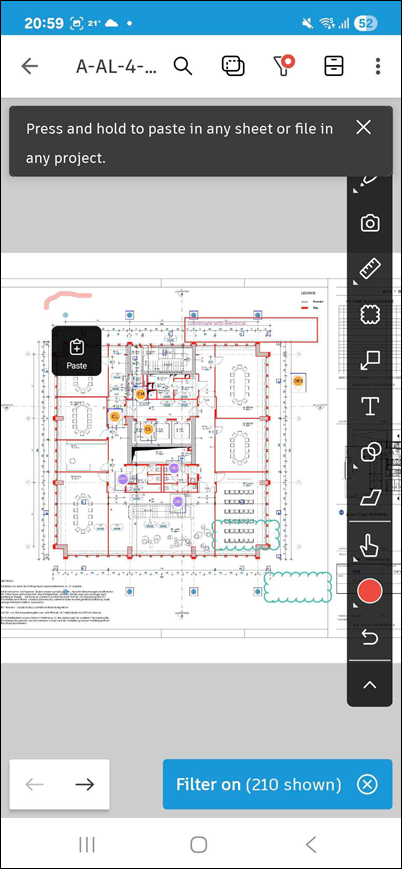

6. 打开目标图纸或文件，然后按住以粘贴复制的选择内容。



   将粘贴标记，并且上下文菜单会保持打开状态。



复制和粘贴注意事项

复制问题和标记时，请注意以下事项：

• 新问题会保留大多数源字段。

• 新问题不会复制：

  • 附件
  • 参考
  • 注释
  • 放置
  • 位置
  • 活动日志
  • 缩略图
  • 创建日期
  • 更新日期
  • 问题编号

• 新问题将获得新的问题 ID。

• 在一个会话中最多可以复制 200 个问题。

• 无法在不同项目之间复制问题。

权限和结果

• 您当前的权限适用于粘贴的问题。

• 如果无法分配复制的值，应用程序会清除这些字段并显示警告。

• 应用程序会发送有关新创建的问题的通知。

• 当用户处于联机状态时，复制过程会使用全有或全无行为。

• 处于脱机状态时，系统会复制尽可能多的问题。如果某些字段无法复制，系统会跳过这些问题并且显示广播通知，其中会列出未复制的字段。

• 如果一个问题失败，应用程序不会创建任何问题。

• 新的问题活动日志会记录源问题。

在 Android 上的查看器中使用嵌套标记

在二维工作流中，您可以在 Web 上创建嵌套问题标记，以便为问题提供其他上下文和详细信息。嵌套标记会链接到其父问题，帮助阐明信息并最大限度地减少误解。

您可以在适用于 Android 的 Autodesk Forma 移动应用程序上查看嵌套标记。在移动设备上，嵌套标记仅供查看。若要创建、编辑或删除嵌套标记，请使用 Web。

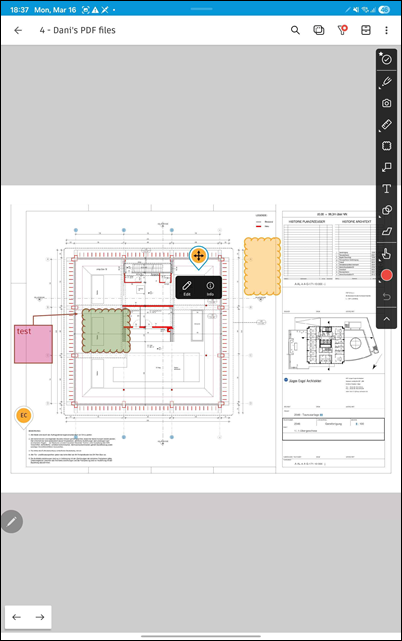

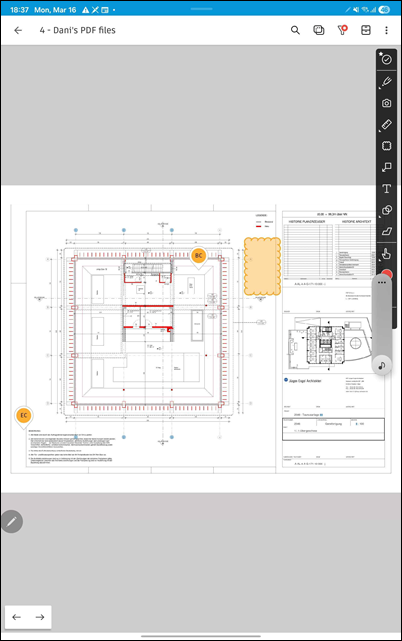

1. 在查看器中打开放置了嵌套标记的问题的图纸或二维文件。

2. 点击问题图钉以打开问题的上下文菜单，并且与问题关联的标记将显示在图纸或二维文件上。



3. 查看与选定问题一起显示的嵌套标记，以了解问题上下文。

4. 如果在问题图钉外部点击，则该图钉将保持选定状态，并且其关联标记在图纸或文件上仍然可见。



在 Android 上的查看器中使用嵌套标记时，请注意以下注意事项：

• 嵌套标记仅在选择其父问题时才可见。
• 如果问题没有嵌套标记，则查看器中不会显示任何标记。
• 在 Web 上更新嵌套标记后，最新的嵌套标记和问题快照会同步到移动设备。
