照片、问题和测量

功能标记通过允许您创建问题或将现有照片添加到图纸中，来表示或链接到其他工具。测量标记使您可以校准图纸并为直线、矩形和自由形状创建测量值。

在查看器中创建问题

您可以创建问题并将其放置在图纸上。

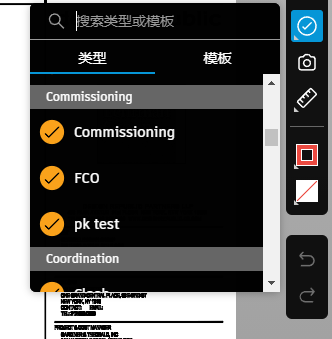

  1. 从工具栏中选择问题标记工具

  2. 从问题类型或模板中进行选择。

    • 类型是预配置的或在“类型设置”中创建的。
    • 模板具有关联的类型，并且可以包含预填充的信息，从而加快问题创建速度。模板是在“模板设置”中创建的

  3. 单击图纸以创建问题标记 ，该标记会自动发布

  4. 在面板中编辑所需字段

    注意：如果所选类型或模板中至少存在一个空的必填字段，则将在“草稿”状态下创建问题。在所有必填字段都填写完毕之前，您无法更改状态。必填字段标有星号 (*)。项目管理员在“状态”设置中根据需要设置字段。您可以通过过滤问题日志查找所有草稿问题。
    提示：在选择问题后，您还可以按住并拖动问题标记以将其重新定位。

  5. 单击面板中的“关闭”图标 以返回到图纸

您可以使用问题列表视图查看和浏览图纸上的所有问题。

在查看器中添加照片标记

通过添加照片标记来参考现有照片或新照片。

  1. 从工具栏中选择照片标记工具
  2. 单击图纸以创建照片标记
  3. 在“照片参考”面板中单击“添加”
  4. 选择现有照片或单击“上传新的”
  5. 单击“添加”
  6. 单击“发布”

测量工具

为了制定计划、快速做出决策并了解数量，准确的测量对于成员来说至关重要。首先使用测量工具校准 PDF 文件，以设置比例和关联的比率测量。发布校准后，成员可以创建测量。

校准文档

  1. 从工具栏中选择测量工具 。

  2. 单击 。

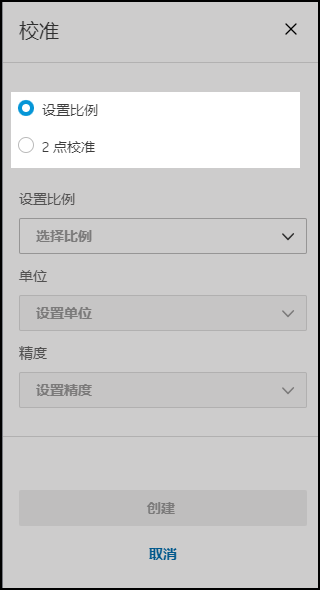

  3. 您可以选择“设置比例”或执行“2 点校准”。

    • 设置比例

      可以为整个图形文件选择所需的比例。这可以与图形文件上详细指明的实际比例匹配。

      1. 选择“设置比例”。

        例如，图形可能具有以下比例 。因此，您可以将任何测量的比例设置为 。

      2. 在面板中输入选项：

        • 设置比例：选择所需的比例。
        • 单位：选择首选的测量单位。
        • 精度：设置用于所创建测量的校准精度。

    • 2 点校准

      可以定义 2 个点以用作校准的基础。

      1. 选择“2 点校准”。

      2. 选择两个点以创建用于校准的直线。

      3. 在面板中输入选项：

        • 设置尺寸：添加表示实际生活中线的比例的尺寸（例如，1 厘米校准线可以表示现场的 5 米）。
        • 单位：选择首选的测量单位。
        • 精度：设置用于所创建测量的校准精度。

  4. 单击“创建”。

注意：如果已校准文件并选择使用其他校准类型进行校准，将会影响到先前已校准的所有标记。例如，将以前使用“设置比例”校准的文件更改为“2 点校准”可能会更改比例并更改现有标记上的测量值。

您还可以删除校准。这将永久删除校准并影响已创建的任何现有测量。

现在已创建并发布校准，成员可以基于该校准创建测量。

添加测量

  1. 选择所需的测量标记工具：

    • 直线
    • 多段线
    • 自由形式的直线
    • 矩形区域
    • 多边形区域
    • 自由形式的区域

  2. 绘制所需的测量。

    注意：根据直线或自由形式区域的实际长度以及您之前设置的校准，直线或自由形式标记中将显示一个数字。对于矩形，该数字表示矩形的面积。

  3. 使用“详细信息”选项卡中的可用选项编辑标记并设置其样式，然后在“链接”选项卡中添加任何参考链接。

  4. 单击“发布”。
