排水管线

排水管线放坡对象以及低洼点是用于控制曲面三角形坡度方向的排水元素。模型中的所有三角形都将尝试朝向最近的排水元素倾斜，除非被线性齐平曲面区域的坡度替代。

指定排水管线时，管线的起点为高点，管线的方向为朝向低洼点。排水管线必须是开放几何图形，不会形成闭环。

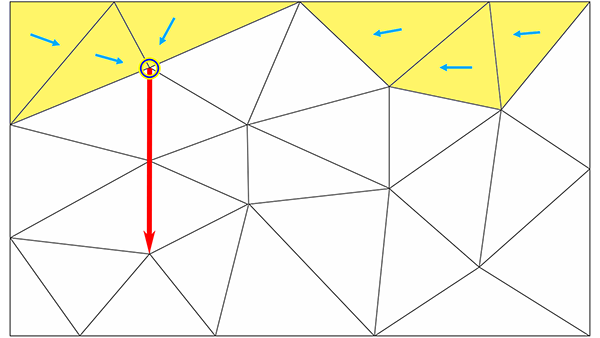

设计排水管线时，请务必了解它们在优化过程中的工作方式。在下面的简化示例中，曲面有一条排水管线。质心高于排水管线高点的任何三角形都将向高点倾斜。

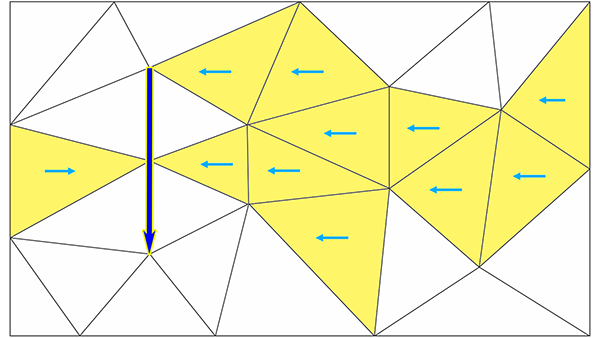

质心远离排水管线、与排水管线不相邻以及不在排水管线后面或前面的任何三角形都将向排水管线倾斜。

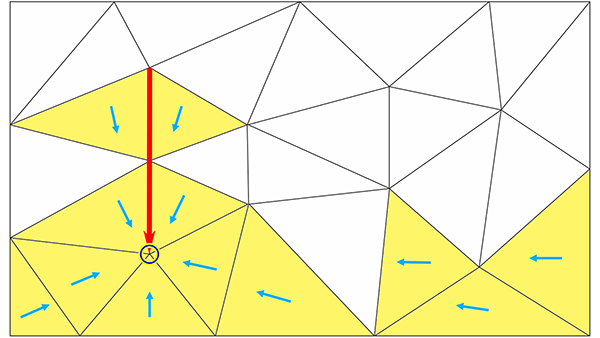

质心与排水管线相邻或在排水管线前面的任何三角形都将向低洼点倾斜。

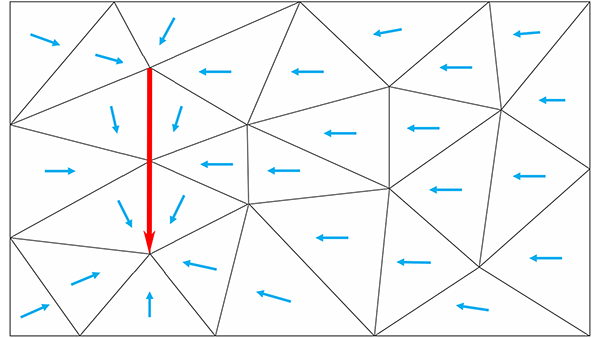

在本示例中，排水放坡的意图如下所示。

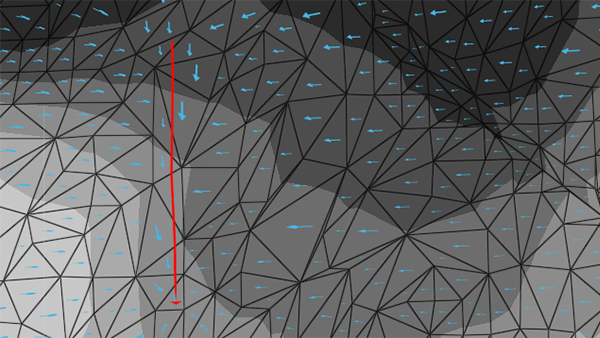

使用可视化工具栏中的线框主题和水文学方向矢量，您可以看到 Grading Optimization 将如何尝试为排水求解曲面放坡。
