参照资源管理器中的数据视图

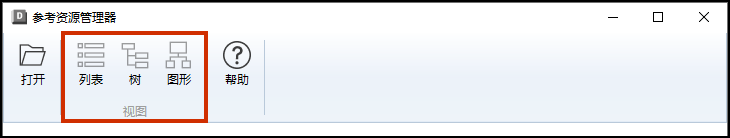

功能区上的数据视图
在参考资源管理器中打开文件后，您可以选择在不同的视图中显示参考数据。可以选择“列表”、“树”或“图形”。

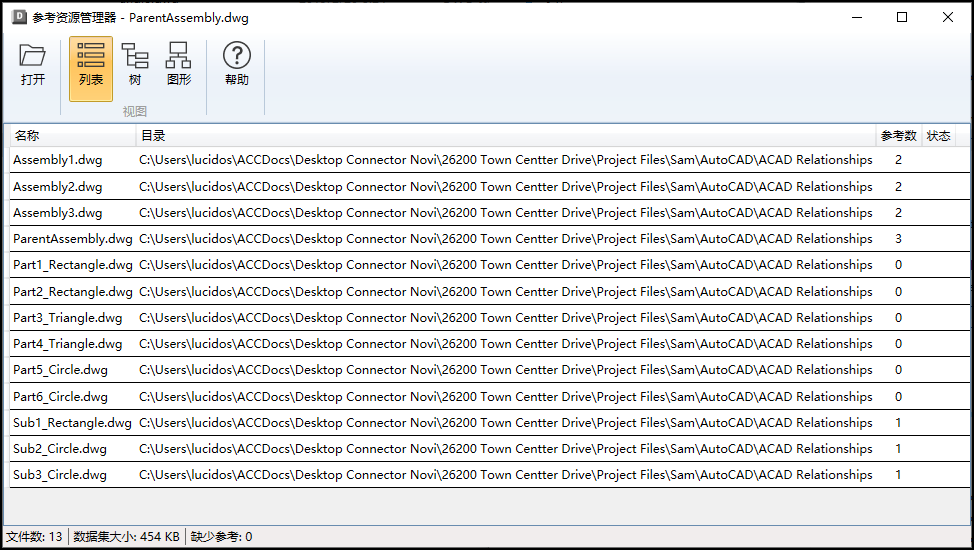

列表视图
在具有以下列属性的展开列表视图中可视化数据集：
名称：带文件扩展名的文件名或显示名称
目录：位于连接器内部或外部的本地文件位置的完整路径。
参考数：添加到参考资源管理器的文件所参考的文件数
状态：
- 空：未发现问题
- 缺少：找不到所显示位置处的文件

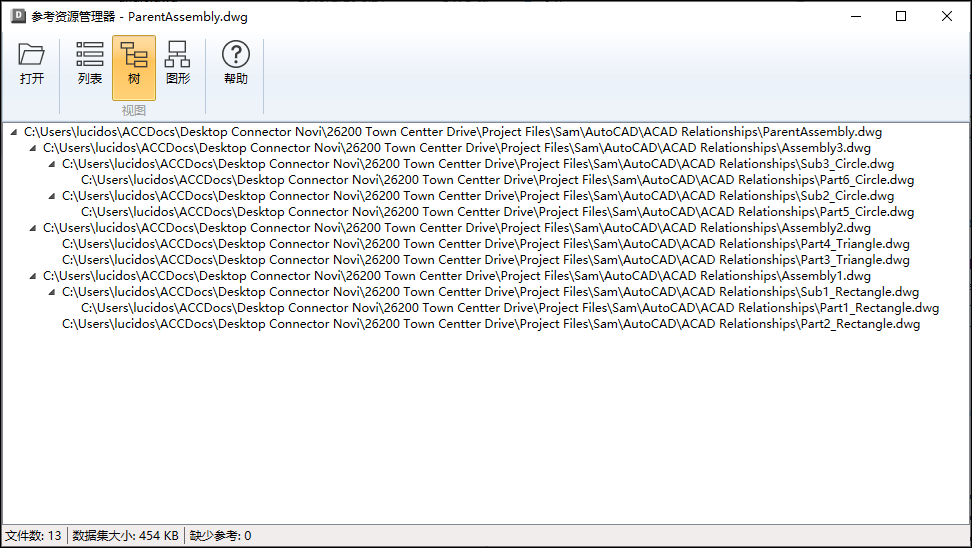

树视图
- 在层次树视图中可视化数据集，以清楚地查看关系结构
- 红色文本的条目表示指定位置缺少文件

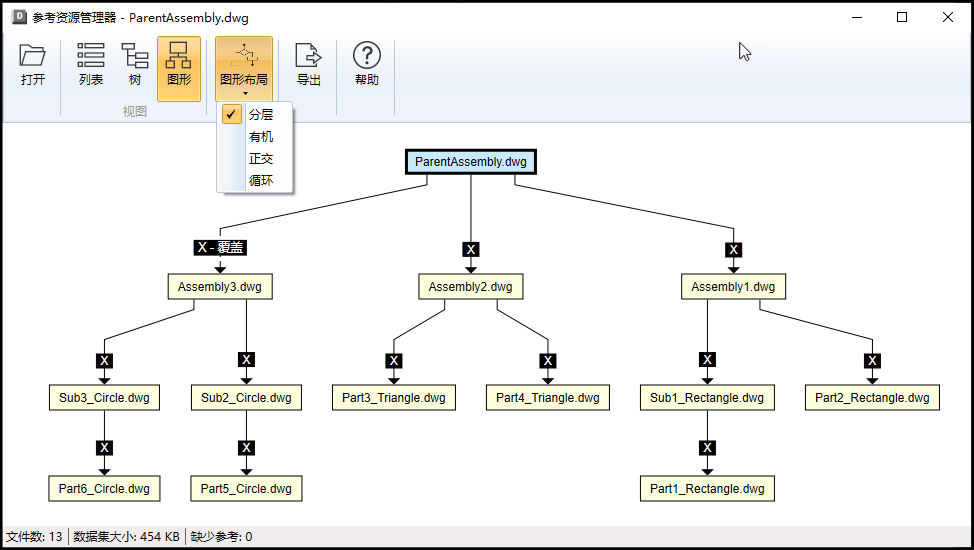

图形视图
在图形显示中可视化数据集
提供了以下图形布局：
- 层次：这是文件关系的自上而下视图，也是默认视图
- 有机：这是关系的随机最佳拟合组织
- 正交：此视图提供文件关系的垂直表示形式
- 循环：这是文件关系的循环视图
通过在按下并按住鼠标左键的同时移动进行平移
通过滚动鼠标滚轮进行放大和缩小
将光标悬停在任意文件名上可获得包含文件完整路径的工具提示
如果在该位置未找到文件，将显示有红色框和红色文本。
将光标悬停在任意虚线箭头上可识别存在循环关系
将图形视图导出为 PNG 文件以进行共享。
