Configurator 360 接头参考

Autodesk Inventor 中的命令。

接头

接头显示为零部件文档中的一个特征。在模型浏览器中，其图标为。

在图形窗口中，接头显示为一个具有轴空间坐标轴（类似于用户坐标系）的黄色球体。

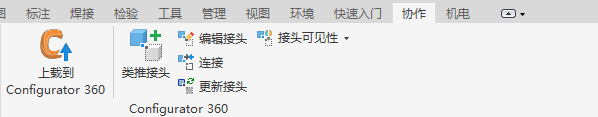

“类推接头”命令可用于从部件联接类推接头。

系统将为每个联接零部件文档创建一个接头。如果文档中存在与联接同名的接头，则将编辑而非创建该接头。

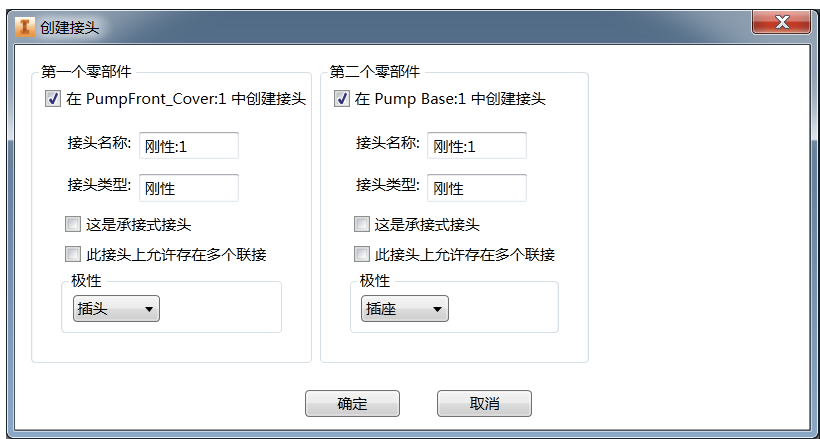

零部件名称将显示在消息（“在...中创建接头”）中，如果您想要仅在其中一个零部件中创建（或编辑）接头，请取消选中其他零部件的选项。避免在基础部件中创建接头。重用现有接头，而不是创建新接头。

接头中包含的大多数特性和参考都从联接本身衍生而来。以下可编辑字段和选项可用：

接头名称

默认情况下，接头名称与联接名称相同，但您可以更改它。

放置接头

将附件放置在 Configurator 360 中的基础部件设计上时，系统会尝试在已在其上放置该附件的零部件上查找放置接头的匹配项。如果系统找到匹配的接头，则它会自动创建连接。这通常只适用于插头接头。

允许此接头上有多个联接：

选中此复选框可允许多个零部件连接到同一接头。这仅适用于插座接头。

极性：

选择插头、插座或中性。若要在两个接头之间创建联接，它们的极性必须匹配。

可能的匹配项：

默认情况下，第一个零部件（移动零部件、附件）是插头，第二个零部件（基础部件或已放置部件中的固定零部件）是插座。

接头显示为零部件文档中的一个特征。在模型浏览器中的该特征上单击鼠标右键，然后使用此命令编辑“类推接头”对话框中可用的相同特性。

“连接”用于确认 Inventor 中的接头操作。“连接”可在具有匹配接头的两个零部件之间创建联接。在此对话框中，所有可用的接头将会显示并且可选择。当您选择一个接头后，该选择将禁用不兼容的所有接头。

虽然接头与在其上创建它的联接底下的几何图元相关联，但图形并不关联。如果修改几何图元，接头图形位置将过期。使用“更新接头”命令可以更新图形。在部件中，这将作用于所有零部件文档。

“接头可见性”是一个包含用于显示或隐藏接头图形的复选框的下拉命令。在部件中，这将作用于所有零部件文档。
