仿真：查看结果

支持的分析

您可以在查看器中查看以下类型的仿真分析：

• 线性静态应力
• 模态频率
• 结构屈曲
• 热
• 热应力
• 形状优化

当前，在查看器中不支持有关非线性静态应力和事件仿真的分析的结果。

查看仿真分析的结果

查看 Fusion 设计的仿真分析结果的步骤：

1. 单击要查看的 Fusion 设计。

2. 单击“概述”页面内的“查看”以在查看器中打开该设计。

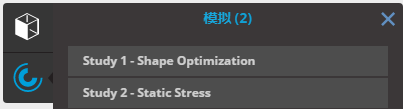

3. 单击“仿真”图标。

4. 单击要查看其结果的分析。

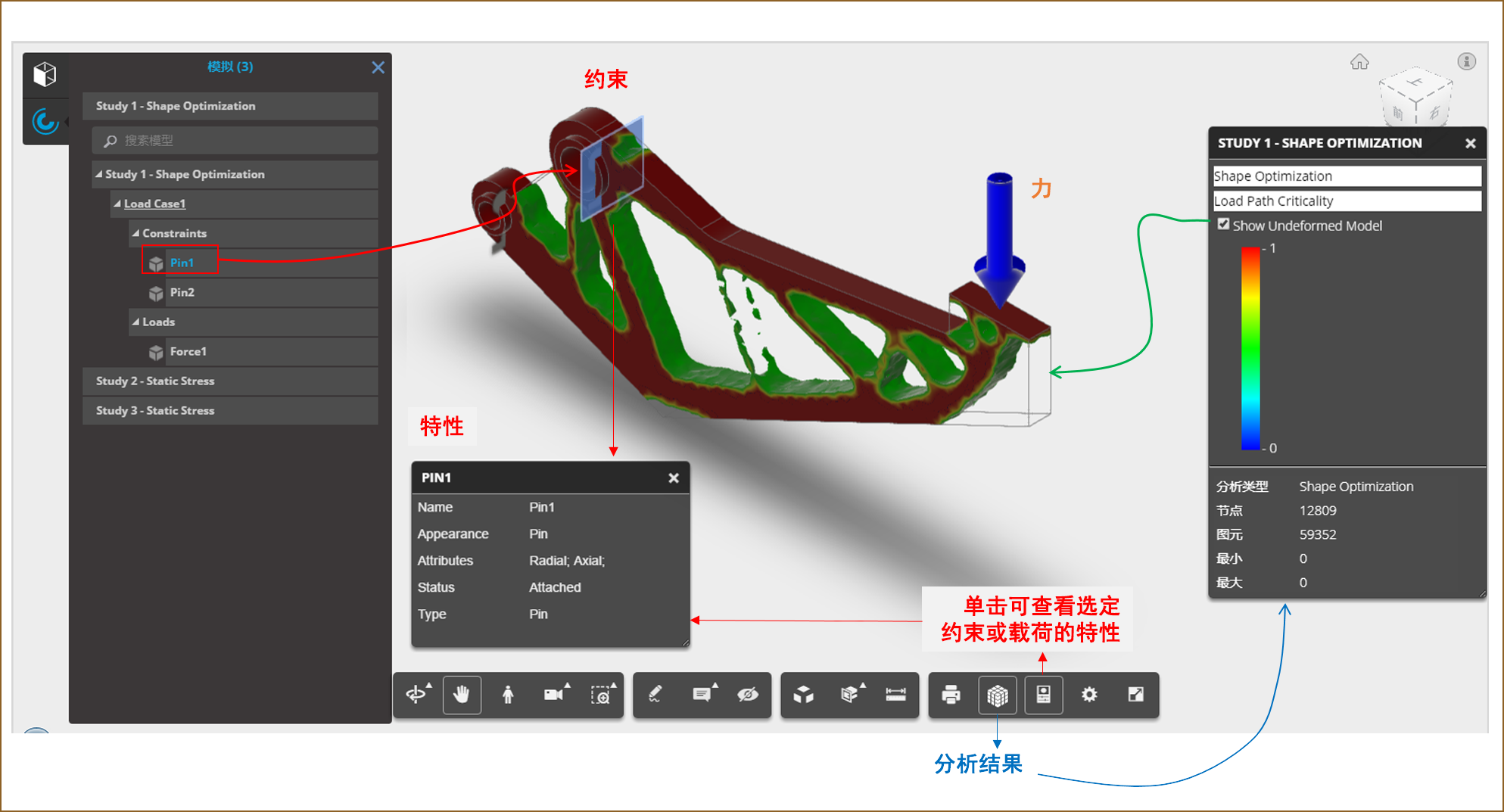

   注意：“仿真结果”窗口将在查看器中打开。 请参见下面的屏幕截图。

5. 展开分析可查看已在分析中应用的约束和载荷。

6. 选择载荷或约束，然后单击“查看器”工具栏中的“特性”按钮以查看其特性。



7. 在“仿真结果”窗格中选择“显示未变形模型”以查看原始模型的轮廓。

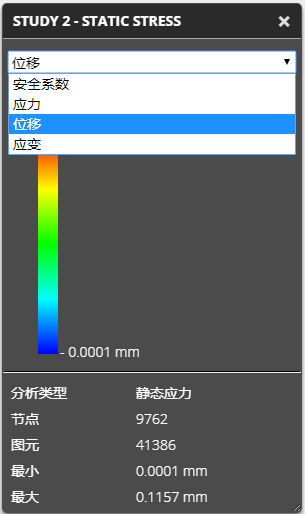

8. 对于生成多个结果类型的分析，请选择要查看的结果等值线图。
