照片、问题和测量标记

功能标记表示或链接到其他工具，使您可以您创建问题或将现有照片添加到图纸。这有助于显示现场情况或展示需要修复的问题。

测量标记使您可以校准图纸并为直线、矩形和自由形状创建测量值。

创建问题标记

可以创建问题并将其放置在二维文件或三维模型上。

注意：问题将显示在创建时所在的版本上，并将升级到将来上传的任何新版本。

在二维文件上创建问题

  1. 从工具栏中选择问题标记工具 。

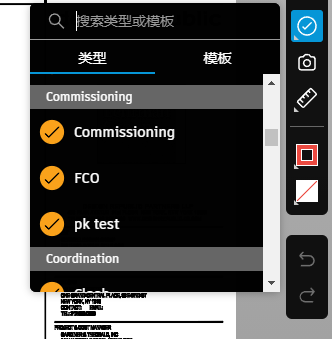

  2. 从问题类型或模板中进行选择。

    • 类型是预配置的或在“类型设置”中创建的。

    • 模板具有关联的类型，并且可以包含预填充的信息，从而加快问题创建速度。模板是在“模板设置”中创建的

    • 类型是在问题设置中预配置或创建的。

    • 模板具有关联的类型，并且可以包含预填充的信息，从而加快问题创建速度。模板是在问题设置中创建的

  3. 单击以放置问题图钉并创建问题。默认情况下，问题将自动发布。

  4. 编辑右侧面板上的字段。

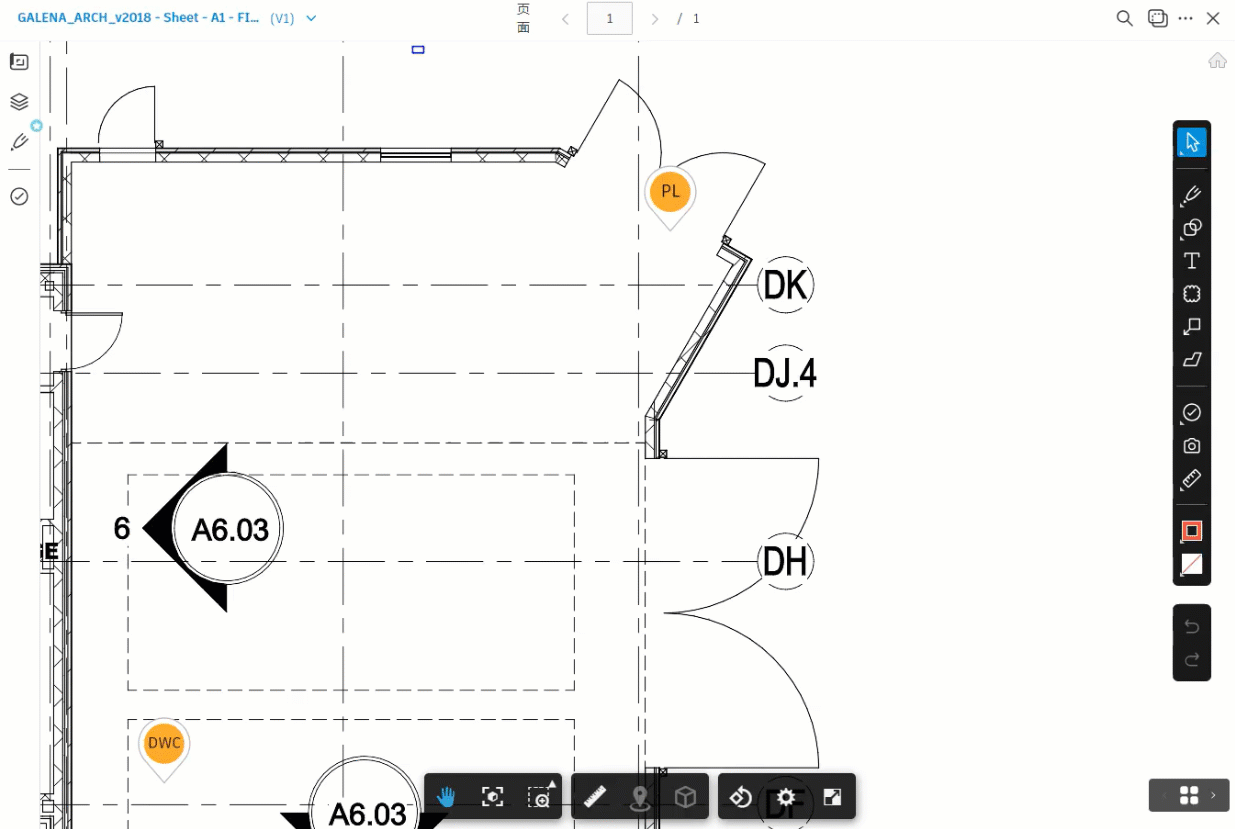

    提示：选择问题后，您可以通过将图钉拖放到新位置来移动问题图钉。

  5. 单击面板中的“关闭”图标 以返回到文件。

在三维模型上创建问题

  1. 从工具栏中选择问题标记工具 。

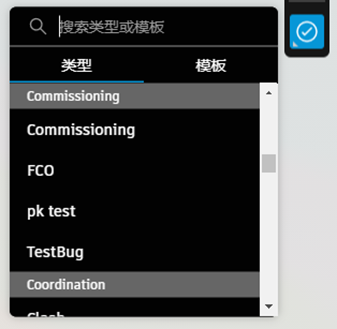

  2. 从问题类型或模板中进行选择。

    • 类型是预配置的或在“类型设置”中创建的。

    • 模板具有关联的类型，并且可以包含预填充的信息，从而加快问题创建速度。模板是在“模板设置”中创建的

    • 类型是预配置的或在“类型设置”中创建的。

    • 模板具有关联的类型，并且可以包含预填充的信息，从而加快问题创建速度。模板是在“模板设置”中创建的

  3. 单击以将问题 放置在三维模型上的任意位置。默认情况下，问题将自动发布。

  4. 将上传包含问题图钉的当前视图的屏幕快照，作为问题的缩略图。在显示的问题面板上，可以单击缩略图以打开实际大小的图像。

    要将标记添加到缩略图，请执行以下操作：

    1. 在问题缩略图上单击 。

    2. 使用工具栏中的工具创建标记。

      注意：无法调整当前视图。添加照片或测量等功能标记不可用。

    3. 单击“保存缩略图”将标记保存到问题缩略图。面板上的问题缩略图将相应更新。

    要重新获取缩略图以清除或更新标记，请执行以下操作：

    1. 在问题缩略图上单击 。
    2. 单击“获取新缩略图”。
    3. 问题缩略图将相应更新。单击 以添加新标记。

  5. 编辑任何问题字段。

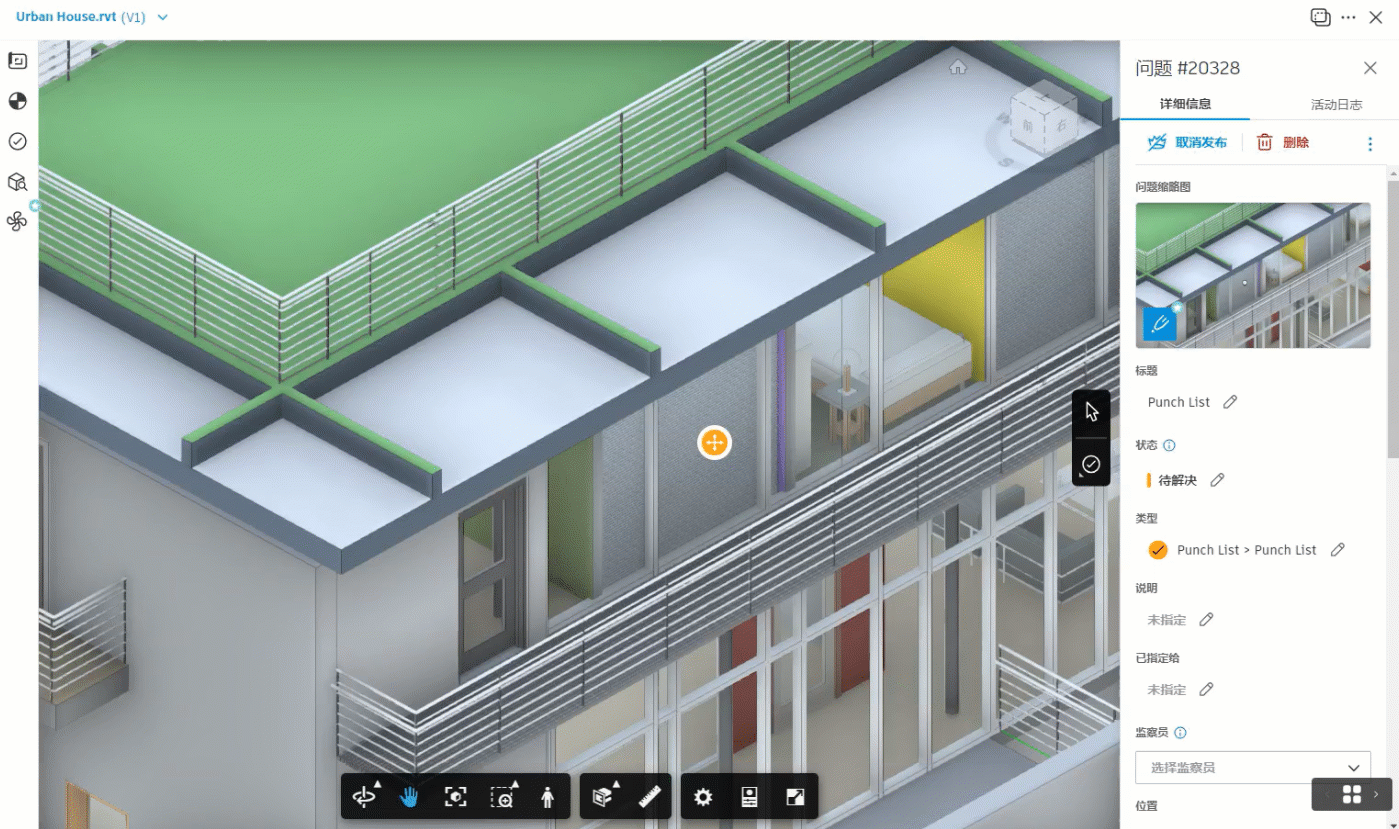

    提示：选择问题后，还可以通过将问题图钉拖放到新位置来移动问题图钉。问题缩略图将随问题图钉的新视图相应更新。

  6. 单击面板中的“关闭”图标 以返回到模型。

若要了解有关问题的详细信息，请参见关于问题。

创建照片标记

通过添加照片标记来参考现有照片或新照片。

重要信息：仅当您具有 Forma Build 固定期限的使用许可并且可以在您工作的项目中访问 Build 时，照片标记才可用。
  1. 从工具栏中选择照片标记工具 。
  2. 单击以放置并创建照片标记 。
  3. 在“照片参考”面板中单击“添加”。
  4. 选择现有照片或单击“上传新的”。
  5. 单击“添加照片”。
  6. 单击“发布”。

若要了解有关照片的详细信息，请参见关于照片。

测量工具

为了制定计划、快速做出决策并了解数量，准确的测量对于成员来说至关重要。首先使用测量工具校准 PDF 文件，以设置比例和关联的比率测量。发布校准后，成员可以创建测量。

校准文档

  1. 从工具栏中选择测量工具 。

  2. 单击

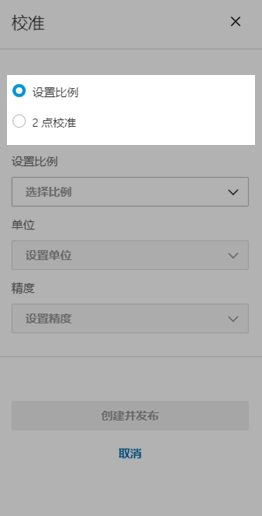

  3. 您可以选择“设置比例”或执行“2 点校准”。

    • 设置比例

      可以为整个图形文件选择所需的比例。这可以与图形文件上详细指明的实际比例匹配。

      1. 选择“设置比例”。

        例如，图形可能具有以下比例 。因此，您可以将任何测量的比例设置为 。

      2. 在面板中输入选项：

        • 设置比例：选择所需的比例。
        • 单位：选择首选的测量单位。
        • 精度：设置用于所创建测量的校准精度。

    • 2 点校准

      可以定义 2 个点以用作校准的基础。

      1. 选择“2 点校准”。

      2. 选择两个点以创建用于校准的直线。

      3. 在面板中输入选项：

        • 设置尺寸：添加表示实际生活中线的比例的尺寸（例如，1 厘米校准线可以表示现场的 5 米）。
        • 单位：选择首选的测量单位。
        • 精度：设置用于所创建测量的校准精度。

  4. 单击“创建”。

注意：如果已校准文件并选择使用其他校准类型进行校准，将会影响到先前已校准的标记。例如，将以前使用“设置比例”校准的文件更改为“2 点校准”将影响先前的标记。

您还可以删除校准。这将永久删除校准并影响已创建的任何现有测量。

现在已创建并发布校准，成员可以基于该校准创建测量。

添加测量

  1. 选择所需的测量标记工具：

    • 直线
    • 多段线
    • 自由形式的直线
    • 矩形区域
    • 多边形区域
    • 自由形式的区域

  2. 绘制所需的测量。

    注意：根据直线或自由形式区域的实际长度以及您之前设置的校准，直线或自由形式标记中将显示一个数字。对于矩形，该数字表示矩形的面积。

  3. 使用“详细信息”选项卡中的可用选项编辑标记并设置其样式，然后在“链接”选项卡中添加任何参考链接。

  4. 单击“发布”。
