在上下文中编辑外部零部件

学习如何在 Fusion 中上级设计的上下文中编辑外部零部件。

1. 若要将外部零部件插入设计，请导航到“数据面板”中的某个零部件，单击鼠标右键，然后单击“插入到当前设计中”。

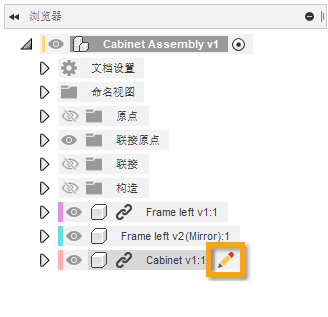

2. 在“浏览器”中，将鼠标悬停在要编辑的外部零部件上，然后单击“在位编辑”。



3. 可选：在“在位编辑”菜单中，调整关联性：

   • 关联

   • 非关联



4. 对零部件进行非关联更改。

   • 直接编辑草图和其他特征。
   • 测量相对于不活动零部件的距离。

5. 若要创建部件上下文，请参考上级设计中未激活零部件中的几何图元：

   • 边、面和点

   • 尺寸和约束

   • 位置

   • 投影

   • 终止

     注意：当您参考不活动零部件的几何图元时，“浏览器”中的外部零部件节点下会创建“部件上下文”文件夹。系统会在此文件夹中创建上下文，您可以稍后返回并进行编辑。



6. 在“在位编辑”菜单中，单击“完成在位编辑” 以返回父设计。



7. 保存您所做的更改。

部件上下文会在上级设计的“时间轴”内创建。
