复制和重用零部件

通过创建与原始零部件保持链接的副本或从原始零部件衍生的副本，您可以在设计中重用零部件。您也可以在当前设计中参考外部设计作为零部件。

有三个命令可帮助您重用零部件：“粘贴”、“深层粘贴”和“插入到当前设计中”。

注意：如果您计划重用参数化零部件，则需要在该零部件中创建所有特征并执行所有操作。若要在设计零部件时确保这一点，请在创建任何特征或执行影响零部件的任何操作之前激活零部件。或者，可以创建所有特征，并在新 Fusion 设计的默认零部件中执行所有操作，其中不包含其他零部件。

粘贴

使用“粘贴”创建零部件的相同副本。所有副本都保持彼此的链接关联。更改一个副本时，使用“粘贴”创建的所有副本都将更新，以反映相同的更改。

  1. 在浏览器中，在零部件上单击鼠标右键。
  2. 单击“复制”。
  3. 在要在其中嵌套复制的零部件的父零部件上单击鼠标右键。
  4. 单击“粘贴”。
  5. 使用操纵器控制柄或在“移动/复制”对话框中调整设置来定位零部件。
  6. 单击“确定”。

新的零部件副本将显示在浏览器和画布中。

深层粘贴

使用“深层粘贴”可以创建零部件的独立副本。每个副本都是唯一的。更改一个副本时，使用“深层粘贴”创建的副本都不会更新以反映这些更改。

  1. 在浏览器中，在零部件上单击鼠标右键。
  2. 单击“复制”。
  3. 可选：如果要将零部件复制到其他设计，请打开目标 Fusion 设计。
  4. 在要在其中嵌套复制的零部件的父零部件上单击鼠标右键。
  5. 单击“深层粘贴”。
  6. 使用操纵器控制柄或在“移动/复制”对话框中调整设置来定位零部件。
  7. 单击“确定”。

新的零部件副本将显示在浏览器和画布中。可以在部件中独立地定位每个副本。

“深层粘贴”的结果取决于您是否在协作编辑中心中工作。

非协作编辑中心内的“深层粘贴”结果

注意：

如果您在具有协作编辑功能的中心中工作，请跳到此部分。检查中心名称旁边是否具有图标 协作编辑 以确认协作编辑可用。了解协作编辑。

在非协作编辑中心中，粘贴的零部件会保留已复制的原始组件的零件代号、零件名称和特性。这适用于零部件的子项（如果存在）。

此规则有一个例外情况。如果粘贴的零部件与目标设计中已有零部件的名称相同，则粘贴的名称将增加一个数字；例如，如果将 Component1 粘贴到已包含名为 Component1 的零部件的设计中，则粘贴的零部件名称将变为 Component2.零件代号也会递增。

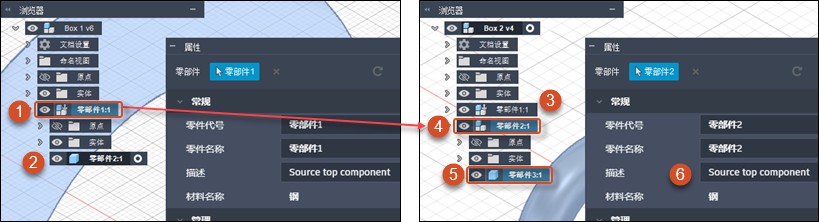

深层粘贴 01

  1. 在 Box 1 部件中，复制 Component1。
  2. 由于 Component2 是 Component1 的子对象，因此系统也会自动复制它。
  3. Box 2 部件还包含一个名为 Component1 的零部件。
  4. 在 Box 2 部件中，会使用“深层粘贴”来粘贴从 Box 1 部件复制的 Component1。它会成为 Component2，是因为此部件中已存在 Component1。
  5. 子零部件 Component2 会递增到 Component3。
  6. 除“零件代号”和“零件名称”外，零部件的所有其他特性保持不变，例如“描述”。

即使 Component1 曾经位于 Box 2 部件中，但在某个时候被删除，也会出现该情况。

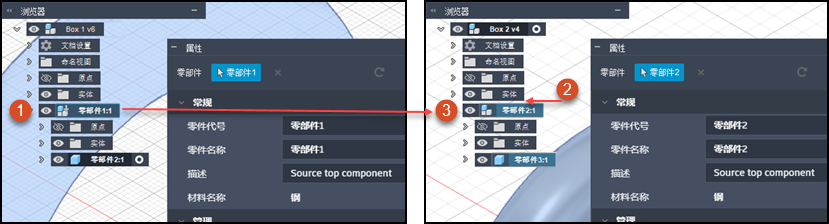

深层粘贴 02

  1. 在 Box 1 部件中，复制 Component1。
  2. “Box 2”部件曾经包含 Component1，但该零部件在某个时候被删除，因此不再显示在浏览器中。Fusion 仍将此 Component1 视为其设计历史记录的一部分。
  3. 在 Box 2 部件中，Component1 将使用“深层粘贴”进行粘贴，并变为 Component2，以便不与历史 Component1 冲突。

协作编辑

协作编辑中心内的“深层粘贴”结果

在协作编辑中心内粘贴为新零部件时，将为该零部件指定一个唯一的新零件代号。如果该零部件具有子零部件，这些零部件将保留其零件代号。系统将保留所有其他特性。

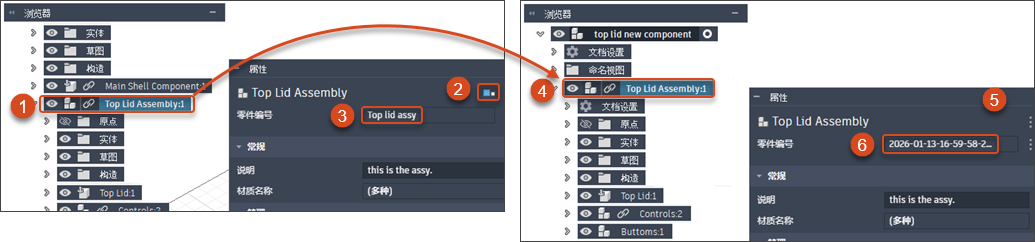

深层粘贴 03

  1. 复制 Top Lid Assembly 。
  2. 共享零件代号图标指示 Top Lid Assembly 是共享零件代号组的一部分。
  3. 零部件的“零件代号”为 Top lid assy。
  4. Top Lid Assembly 将作为新项粘贴到新部件中。
  5. 没有共享零件代号图标。这表示粘贴的零部件不是共享零件代号组的一部分。
  6. 将为该零部件生成一个新的唯一编号。它的所有其他特性（包括名称）都保持不变。

由于协作编辑中心支持共享零件代号，因此在粘贴为新项时可能会出现各种结果：

复制的零部件 属于共享零件代号组？ 粘贴后的零件代号 粘贴后的名称 粘贴后的其他特性 副本的共享零件代号状态
单个零部件，带或不带子项 否 唯一新项 已保留 已保留 保留为不属于共享零件代号组的单个零部件。
被复制父项的子项 否 已保留 已保留 已保留 成为新共享零件代号组中的次要模型。复制的原始零部件将成为组中的主要模型。
单个零部件，带或不带子项 是 唯一新项 已保留 已保留 保留为单个零部件，不再属于共享零件代号组。
被复制父项的子项 是 已保留 已保留 保留，始终由共享零件代号组的主要成员确定 成为现有共享零件代号组的新次要模型。

插入到当前设计中

使用“插入到当前设计中”命令可在当前设计的部件中参考外部 Fusion 设计作为外部零部件（外部参照）。原始设计仍保留在当前设计之外，但您可以使用“在位编辑”EIP 图标 在当前设计的部件上下文中将其作为零部件直接进行编辑。当您从当前设计中或通过直接打开并编辑的方式更改原始设计时，所做更改将反映在参考该设计的所有位置。

  1. 在“数据面板”中，导航到要参考的设计。
  2. 在设计上单击鼠标右键，然后选择“插入到当前设计中”。
  3. 使用操纵器控制柄或在“移动/复制”对话框中调整设置来定位零部件。
  4. 单击“确定”。

插入的设计在浏览器中显示为部件和画布中的零部件。
