“常规”选项卡设置

参数	解释
描述	刀具的文本描述。整个 CAM 中显示的刀具名称里都含有该说明。
供应商	刀具的制造商或供应商。使用此参数来标识购买此特定刀具的来源。
产品 ID	刀具的供应商标识符 (ID)。这可以是此刀具的目录、型号或零件代号。
产品链接	用于获取此刀具的供应商的网站或联系信息。此链接将显示在刀具库的“信息”选项卡中。选择此链接将转到供应商外部网站。

“镶件”选项卡设置

参数	解释
ISO 代码	如果您知道镶件刀具代码，可以在此处输入，并自动填充其他镶件设置。对于 ANSI 代码，将“单位”设置为“英寸”；对于 ISO 代码，将其设置为“毫米”。 适用于“通用车削”和“车削镗孔”刀具类型。
Shape	使用通用制造商字母代号来表示的镶件形状。
离隙角	在加工过程中与材料接触的镶件面的拔模斜度。 适用于“通用车削”和“车削镗孔”刀具类型。
Tolerance	由刀具制造商定义的字母代号来表示的镶件公差。
横截面	镶件的孔和断屑器形状。
镶件大小	使用刀具制造商定义的数字代号来表示的内切圆大小。 适用于“通用车削”和“车削镗孔”刀具类型。
厚度	使用刀具制造商定义的数字代号来表示的厚度。
转角半径	使用刀具制造商定义的数字代号来表示的转角半径大小。
类型	刀具镶件类型。这将更改可用于定义镶件的设置。
单位	刀具测量单位（毫米或英寸）。
材料	刀具的材料。选项包括“未指定”、“HSS”、“镀钛”、“碳化物”和“陶瓷”。
总长度	镶件的整体长度。 适用于“车削开槽”和“车削螺纹加工”刀具类型。
宽度	刀具的非切削宽度。 适用于“车削开槽”和“车削螺纹加工”刀具类型。
凹槽宽度	刀具的切削宽度。 适用于“车削开槽”刀具类型。
最小螺距	镶件可以创建的最小螺距。此值取决于镶件的“螺纹尖端宽度”或“螺纹尖端半径”。它们确定使用镶件上多小的部分来创建较小的螺纹。 适用于“车削螺纹加工”刀具类型。
最大螺距	镶件可以创建的最大螺距。此参数定义镶件的形状。 适用于“车削螺纹加工”刀具类型。
内螺纹	选择该选项后，将启用内螺纹加工。 适用于“车削螺纹加工”刀具类型。
螺纹轮廓角度	螺纹两侧之间的角度值（以度为单位）。输入一个小于 90 度的值。 适用于“车削螺纹加工”刀具类型。
螺纹尖端类型	螺纹尖端类型为平头、尖头或圆头。 适用于“车削螺纹加工”刀具类型。
螺纹尖端半径	螺纹轮廓的半径。输入一个小于或等于齿宽一半的值。仅适用于圆螺纹尖端。
螺纹尖端宽度	螺纹轮廓的平坦面宽度。 适用于“车削螺纹加工”刀具类型。

“夹头”选项卡设置

参数	解释
单位	刀具测量单位（毫米或英寸）。
样式	刀具夹头的释压大小。
手	制造商指定的“右”或“左”。
夹紧	如何将镶件固定到夹头。
切削宽度	夹头头部的宽度。 适用于“通用车削”和“车削镗孔”刀具类型。
头部长度	夹头头部的长度。
总长	夹头的整体长度。
刀柄宽度	夹头刀柄的宽度。
刀柄高度	夹头刀柄的高度。 适用于“通用车削”和“车削螺纹加工”刀具类型。
圆形刀柄	选择该选项后，可为夹头指定圆柱形刀柄。 适用于“通用车削”和“车削螺纹加工”刀具类型。

“设置”选项卡设置

设置可定义刀具指向的方向和镶件的接触切削点。

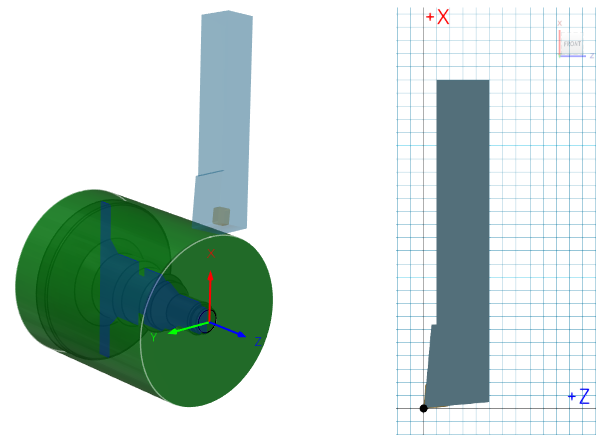

画布上的车削刀具（左）和刀具库中刀具的 3D 预览（右）。

参数	解释

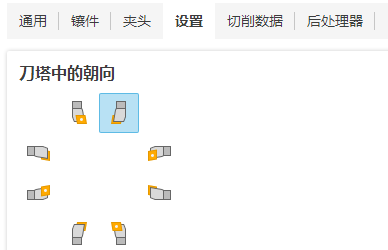

方向	刀具相对于切削方向的角度。 选择以 90 度为间隔的朝向选项之一来定向刀具，使其与 CNC 机床上实际刀具的定向方式相匹配。 若要将刀具的朝向设置为不是以 90 度为间隔的角度，请在“朝向”框中输入自定义角度，然后按 Enter 键。
翻转	反转刀具的朝向。 注意：此设置仅影响刀具朝向，而不会改变主轴方向。
补偿	刀具路径补偿位置。 根据对 CNC 机床上刀具的参考方式选择补偿点： 刀尖切线 - 从每条切削边测量，与轴成直角。 刀尖 - 沿镶件切削边创建的交点。 刀尖中心 - 从刀尖的中心参考刀具路径。 镶件中心 - 最常用于圆形或纽扣形镶件。
顺时针主轴旋转	使用刀具时主轴的方向。顺时针是相对于主轴且沿夹头向下看的方向。 注意：此设置仅改变主轴方向，而不影响刀具朝向。在 CNC 机床上运行代码之前，请务必直观地确认仿真结果并检查后处理输出中的主轴 M 代码。

“切削数据”选项卡设置

“速度”组

此部分可让您设置刀具的默认主轴速度。

参数	解释
使用固定的表面速度	选择该选项后，进给和速度将由 NC 控制器确定。CSS 将根据当前的切削直径使一致的材料量移过刀尖。随着刀具接近零件的中心线，RPM 将增加。取消选择该选项后，机床将使用编程的主轴速度和进给速率。
主轴速度	取消选中“使用固定的表面速度”复选框时主轴的旋转速度，以每分钟转数 (RPM) 表示。 适用于“车削螺纹加工”刀具类型。
表面速度	根据当前的切削直径得出的材料移过刀尖的速度。对于英制模式，以英尺/分钟表示；对于公制模式，以米/分钟表示。

“进给速率”组

参数	解释
使用每转进给量(FPR)	选择该选项后，进给速率表示为距离/转 (FPR)。取消选择该选项后，进给速率表示为距离/时间（每分钟进给量或 FPM）。
每转切削进给速率	在切削移动中使用的进给量。
每转导入进给速率	导入到切削移动中时使用的进给量。
每转导出进给速率	从切削移动中导出时使用的进给量。
冷却液	要用于刀具的冷却液的类型。并非所有选项都适用于所有 NC 机床。

“后处理器”选项卡设置

参数	解释
编号	在 NC 程序中用于标识刀具的数字。
断刀控制	选择该选项后，可让您检查刀具在使用后是否发生破损。这样会将输出发送给后处理器，以告知机床检查有无损坏的刀具。这是一个与机床相关的功能。
注释	刀具的文本注释。注释通常输出到 NC 程序。
补偿偏移	在 NC 程序中用于标识刀具长度偏移和刀具直径偏移的数字。
手动换刀	选择该选项后，将强制手动换刀。针对带有自动换刀装置的机床取消选择。
刀塔	刀具在 NC 机床上的刀塔位置。
