添加带杆件支撑结构的边

1. 确保您已选择具有 SLA/DLP 或 MPBF 增材制造机床的增材设置。

2. 在“制造”工作空间工具栏上，单击“增材”>“支撑”>“具有杆件支撑的边”。

   此时将打开“具有杆件支撑的边”对话框。

3. 在“支撑的模型”处于活动状态的情况下，在画布上单击要支撑的实体、实体的面或网格面组。

   提示：若要防止在某些区域生成支撑，请选中“避开”复选框，确保“避开的模型”处于活动状态，然后在画布上单击实体、实体的面或网格面组。

4. 在“常规”选项卡中，在“与 XY 平面的最大角度”中输入一个值，以指定边的角度，低于该角度时会添加支撑。

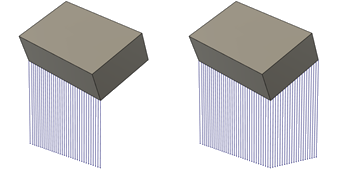

   “与 XY 平面的最大角度”为 20 度（左）和 35 度（右）的示例。

5. 在“杆件距离”中输入一个值，以指定各个杆件支撑之间的最大距离。

6. 分别在“最小 Z 值”和“最大 Z 值”中输入一个值，以指定最小高度和最大高度，在这两个高度之间会添加支撑。



   “最小 Z 值”为 30 毫米且“最大 Z 值”为 40 毫米的杆件支撑的示例。

7. 在“杆件特性”选项卡中，选择“杆件尺寸”和“杆件形状”的选项，以指定支撑的厚度，并确定支撑的横截面形状。



   交叉（左）、实体杆件和单图案填充圆管（左中）、实体交叉（右中）和图案填充（右）杆件形状的示例。单图案填充圆管的形状与实体杆件相同，但在导出过程中剖切单图案填充圆管的方式不同。

8. 可选步骤：

   • 若要确保杆件支撑在支撑的曲面上以直角终止，请在“杆件特性”选项卡中，选中“零件上的直角”复选框。

   • 若要创建支撑到零件连接，以便轻松手动断开支撑，请在“连接”选项卡中，选中“断点”复选框，然后选择“穿透点类型”。

   • 若要防止在构建平台上对支撑进行加厚，请在“连接”选项卡中取消选中“在平台上加衬垫”复选框。

9. 单击“确定”。

   系统即会生成支撑，并在浏览器中的“支撑”节点下添加“具有杆件支撑的边”子条目。

   提示：若要在将来重用这些支撑设置，请在子条目上单击鼠标右键，然后选择“存储为模板”以将其添加到模板库。

如果设置使用 MPBF 增材制造机床，您现在可以生成增材刀具路径，然后进行仿真。否则，导出构建文件。
