排列增材制造的零部件

确保您已选择具有增材制造机床的增材设置。

在“制造”工作空间工具栏上，单击“增材”>“位置”>“排列”。

“增材排列”对话框将打开。

默认情况下，设置中的所有零部件都将自动选中。零部件列表将显示在对话框中。如果要更改选择，请在画布上单击要选择或取消选择的零部件。

选择“排列类型”以确定选定零部件在增材制造机床的构建体积中的排列方式。选择：

• “2D 排列(真实形状)”可将零部件放置在构建平台上的单个层上。

• “3D 排列(边界框)”可使用零部件的外部尺寸进行快速粗略的排列。

• “3D 排列(Monte Carlo)”可使用随机采样算法来查找能够最小化构建高度的最佳排列。

• “3D 排列(真实形状)”可根据零部件的真实形状优化放置，从而提高打包密度。

  注意：通常，“3D 排列(真实形状)”是最大程度提高打包效率的首选选项。

如果为“排列类型”选择“2D 排列(真实形状)”、“3D 排列(边界框)”或“3D 排列(真实形状)”，请选择“排序类型”以控制当零部件无法全部放置在单个设置中时，如何排列这些零部件的优先级。选择：

• “优先级”可为要排列的每个零部件指定单独的优先级。
• “体积”可根据零部件的体积（从最大到最小）自动为其排序。
• “手动”可指定排列零部件的确切顺序。在零部件表中从上到下对它们进行排序。

如果您选择的“排列类型”为“2D 排列(真实形状)”、“3D 排列(边界框)”或“3D 排列(真实形状)”，请在“放置”中选择一个选项：

• 中心 - 将第一个零部件放置在构建平台的中心，后续零部件以环形方式放置在其周围。

• 左下角 - 将第一个零部件放置在靠近构建体积左下角的位置，后续零部件随后沿 X 轴放置，再沿 Y 轴放置，最后沿 Z 轴放置。

如果选择的“排序类型”为“优先级”，请在零部件表中为每个零部件设置优先级。具有较高优先级的零部件将优先排列。

（可选）如果您选择的“排列类型”为“2D 排列(真实形状)”或“3D 排列(真实形状)”：

1. 在“创建副本”组中，输入“全局数量”乘数。

   提示：可以在零部件表的“数量”列中替代各个零部件的此全局设置。

2. （可选）若要在排列过程中旋转零部件以帮助提高打包效率，请选中“旋转”复选框，然后选择“全局 X 轴旋转”、“全局 Y 轴旋转”和“全局 Z 轴旋转”选项。

   提示：您可以在零部件表的“旋转”列中为各个零部件替代此全局设置。

如果您在“高级设置”组中选择的“排列类型”为“3D 排列(Monte Carlo)”：

1. 移动性能滑块，以在排列过程中优先考虑速度或精度之间进行选择。

2. 在“初始旋转”中选择一个选项，以确定在排列过程开始之前如何旋转零部件。

3. （可选）若要根据零部件的当前位置排列零部件，请选中“从当前位置开始排列”复选框。

选择如何处理未选定的零部件。选择：

• “锁定位置”可将它们保持在当前位置。如果未选定的零部件位于机床的构建体积内，则会围绕它排列选定的零部件。

• “从构建体积移出”可在排列选定零部件之前将其从构建体积中移除。

（可选）在“间距”选项卡中，调整设置：

• 输入“平台间隙”以设置零部件底部与构建平台之间的距离。
• 输入“框架宽度”以设置排列边界与构建体积边之间的距离。
• 输入“天花板间隙”以设置零部件顶部与构建体积顶部之间的距离。
• 输入“对象间距”以设置零部件之间的最小距离。
• 输入“体素大小”，以设置间距计算中使用的最小单位（体素）。体素大小越小，间距越精确。

单击“确定”。

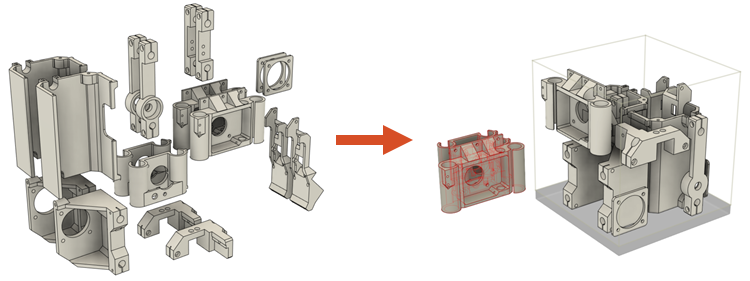

使用“3D 排列(真实形状)”排列的零部件的示例。
