创建 4 轴刀具路径

1. 在“制造”工作空间工具栏上，选择 3D 操作。例如，单击“铣削”>“3D”>“环绕等距”。

   “环绕等距”对话框即会打开。

2. 在“多轴”选项卡上，从“加工类型”组中选择“4 轴”。



   “旋转轴”、“刀具轴”和“碰撞避让”设置会显示在“多轴”选项卡中。

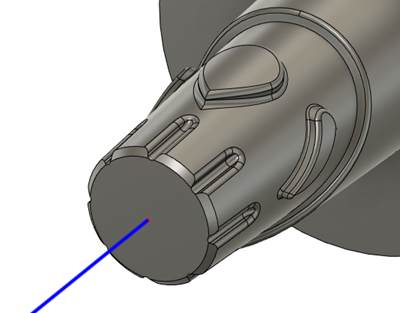

3. 设置旋转轴的朝向。在“旋转轴”组中，从“旋转轴”下拉菜单中选择一个选项。例如，如果已将设置的 X 轴设置为与机床中的旋转轴匹配，则选择“设置 X 轴”。

4. 通过从“原点”下拉菜单中选择一个选项来设置旋转轴位置。例如，如果您已在您的设置中将 WCS 的原点设置为与机床中旋转轴的中心匹配，则选择“设置 WCS 原点”。



5. 在“刀具轴”组中，从“主模式”下拉菜单中选择最适合加工要求的选项。例如，“到旋转轴”会定向刀具，使其始终指向旋转轴。

6. 在“几何图元”选项卡上，您可以包含具有“加工边界”的刀具路径区域，然后选择表示要加工的区域的面、边或草图。如果未进行选择，将评估整个模型以在定义的毛坯边界框内进行加工。



7. 在“高度”选项卡上，调整“间隙几何形状”（如果需要）。默认情况下，使用平面。在 4 轴模式下，可以选择“平面”、“圆柱体”或“球体”，请参见间隙几何形状。

8. 对刀具路径的其余部分进行编程，然后单击“确定”。

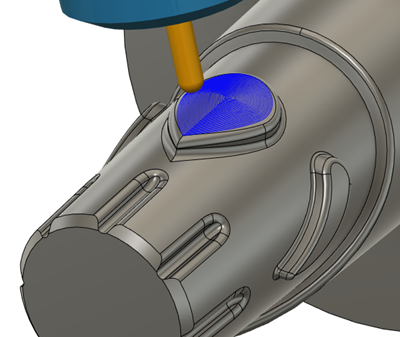

此时将生成 4 轴刀具路径。
