为刀具朝向设置机床角度

为 2D 和 3D 铣削策略设置机床角度，这有助于改善对刀具朝向的控制。Fusion 将在画布上显示机床模型，让您能够直观地看到刀具如何与工件交互，并有效地调整角度。

1. 在“制造”工作空间中，创建铣削设置，让机床定义链接到机床模型。

2. 创建铣削操作。

3. 选择“多轴”选项卡。

4. 如果创建的是 2D 铣削操作且“加工类型”可用，请选择“3 轴”。

5. 选中“刀具朝向”复选框。

6. 启用机床角度：

   • 对于 2D 铣削操作，选中“机床角度”复选框。

     注意：如果在“首选项”>“常规”>“制造”>“可选功能”中选中了“为 2D 策略转动和倾斜刀具朝向”复选框，则“机床角度”复选框将替换为“选择角度”列表。在这种情况下，请从“选择角度”列表中选择“机床角度”。

   • 对于 3D 铣削操作，在“选择角度”列表中，选择“机床角度”。

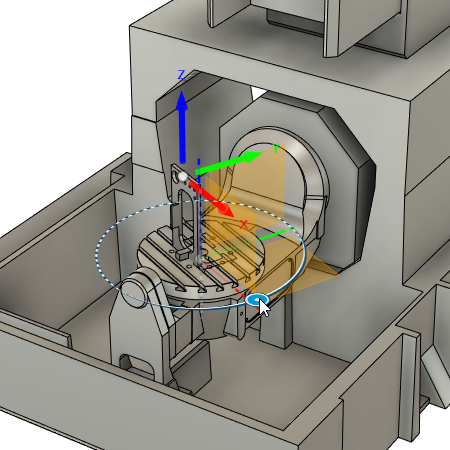

7. 在“A 轴”、“B 轴”和“C 轴”输入框中输入所需的角度，或使用画布上的操纵器来设置角度。



   机床模型会随着您更改角度而更新。确保值在机床的运动学规定的范围内。

8. （可选）若要反转机床角度，请单击“切换朝向”。

9. （可选）若要预览机床模型的移动，在“预览机床”旁边，单击“打开”，然后使用对话框中的选项。
