按材料排列

Fusion Manufacturing Extension

此功能是扩展程序的一部分。扩展程序是在 Fusion 中访问更多功能的一种灵活方式。了解详情。

“按材料排列”功能可让您通过考虑零部件的物理材料来更好地控制排列工作流。

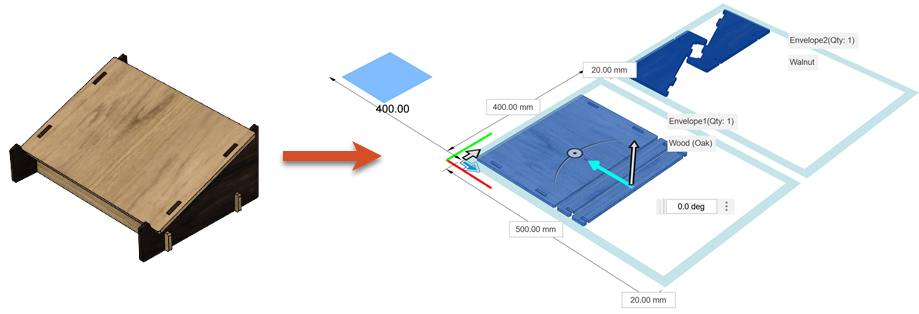

启用该功能后，由不同材料构成的零部件现在会自动放置在单独的包覆面上。对于选择集中表示的每种材料，将沿 Y 轴创建一个专用的包覆面。

因此，排列中的每个包覆面现在都分配有相应的物理材料，与其包含的零部件的材料相匹配。

使用“按材料排列”排列零部件

打开要在“设计”工作空间中排列的模型。
如果需要，编辑选定零部件的物理材料。有关如何选择和管理模型中的材料的详细信息，请参见物理材料和外观。
在“实体”选项卡工具栏中，单击“修改”>“排列”。

此时将打开“排列”对话框。
选择要排列的零部件。
在“包覆面”选项卡上的“排列于”部分中，选择“平面”选项。
选择一个平面，并调整设置以满足您的需求。

注意：无论何时将“限制包覆面”选项连同“按材料排列”选项一起选择，您输入的限制都分别应用于每种材料。例如，限制为 1 时，每种材料一个包覆面。
仍然在“排列于”部分中，选择“按材料排列”选项。
单击“确定”。

系统将生成新排列，其中零部件按其物理材料排序在包覆面上。

如果您更改已排列的零部件的物理材料，排列将不会自动更新以反映此更改。

您需要重新计算排列，以确保根据更新的物理材料设置对零部件进行正确分组。

若要重新计算排列，请转至“实体”选项卡 >“修改”组，然后选择“全部计算”。排列现在根据选定零部件更新后的物理材料设置对其进行分组。
