活动 1：创建基础视图

在本活动中，您将完成以下任务：

• 保存模型。
• 创建一个新工程图。
• 放置基础视图。

前提条件

• Fusion 已启动。
• 数据文件位置：“样例”>“基本培训”>“08 - 工程图”>“08_Drawings Utility Knife”。

工程视图是包含三维模型的二维投影的对象。

在 Fusion 建模环境中创建工程图时，系统会自动启动新的“工程图”工作空间选项卡，并生成选定零部件的二维投影。生成的工程视图称为基础视图。在图形中放置基础视图后，您可以基于该视图生成正交投影视图和等轴测投影视图。投影视图会获取基础视图的特征并以从不同角度查看的形式投影实体。

关于标记菜单

标记菜单是沿径向方向显示最常用命令的菜单。它还包含支持快速访问工具栏中的所有命令的溢出菜单。

使用标记菜单是在任何工作空间中输入命令的最快捷方式。您可以通过在绘图区域中的任意位置上单击鼠标右键来访问标记菜单。

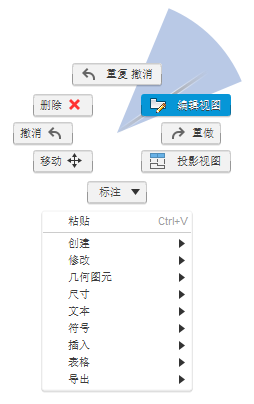

标记菜单的示例。

当您将光标从标记菜单的中心移向命令时，其按钮将会亮显。单击该按钮中的任意位置将会启动命令。

步骤

1. 保存模型。

   在 Utility Knife 设计处于打开状态时，执行以下操作：

   1. 如果模型为“只读”（在标题栏中指明），请单击“文件”>“另存为”。

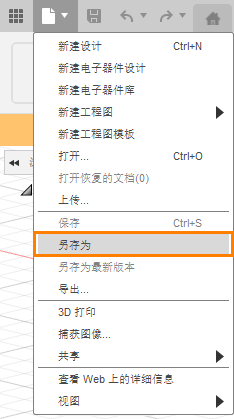

   “另存为”命令位于“文件”下拉列表下。

   注意：即使模型不为“只读”，您可能希望使用“另存为”命令来保留原始版本的模型。尽管会保留修订版历史，并且您可以还原为原始配置，但您可能希望将更改限制到新的单独版本的模型。
   1. 可选：创建新项目以存储培训模型。为此，单击“新建项目”，指定项目的名称，然后按 Enter 键。在短暂的暂停后，新项目将成为激活项目，并且在“保存”对话框的右侧将显示一个空白文件列表。
   2. 可选：在项目中创建新文件夹以存储您的培训模型。为此，单击“新建文件夹”，指定文件夹名称，然后按 Enter 键。双击新文件夹使其成为当前文件保存位置。
   3. 单击“保存”。

2. 创建一个新工程图。

   在 Utility Knife 设计处于打开状态时，执行以下操作：

   1. 单击工具栏左侧的“设计”图标以查看其他可用的工作空间。
   2. 将光标移到下拉列表中的“工程图”工作空间上。
   3. 从“工程图”下拉列表中选择“从设计”。

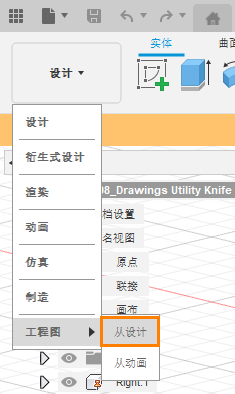

   “从设计”命令位于“工程图”下拉列表下。

3. 选择部件。

   1. 选择对话框中的“完整部件”选项（如果其尚未选中）。
   2. 从“标准”下拉列表中选择“ASME”作为“工程图格式”。
   3. 从“单位”下拉列表中选择“英寸”。
   4. 确保为“图纸尺寸”选择了“B (17 英寸 x 11 英寸)”选项。
   5. 单击“确定”以启动工程图。请注意，会自动生成新的文件选项卡。

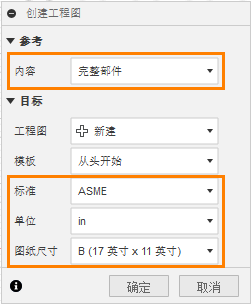

   “创建工程图”对话框。

   注意：如果未选择“新建工程图”对话框中的“完整部件”，您可以选择单个或多个零部件以创建部件的零件工程图。
   提示：选择多个组件时，按住 Ctrl 键并单击。

   您可以先设置工程图格式、单位和图纸尺寸，然后再创建工程图。但是，创建新工程图后，您不能更改工程图格式。

4. 确认基础视图。

   1. 在屏幕周围移动光标。请注意，基础视图预览将附着到光标。
   2. 单击图纸的左上象限以放置视图。
   3. 单击“确定”确认视图。

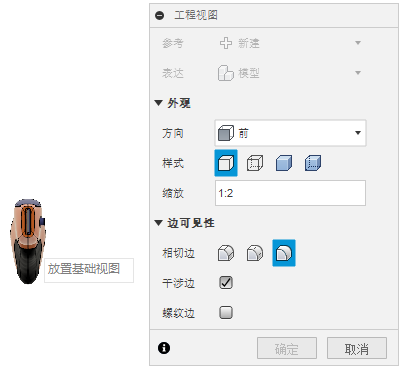

   “工程视图”对话框。

   注意：确认视图后，着色预览将成为视图的二维直线工程图。



   基础视图的二维直线工程图。

活动 1 概要

在本活动中，您完成了以下任务：

• 将 08_Drawings Utility Knife 模型保存到个人文件夹。
• 创建新工程图。
• 放置基础视图。
