分析信号完整性

Fusion Signal Integrity Extension — 不再可供进行新的购买

此功能是扩展程序的一部分。扩展程序是在 Fusion 中访问更多功能的一种灵活方式。了解详情

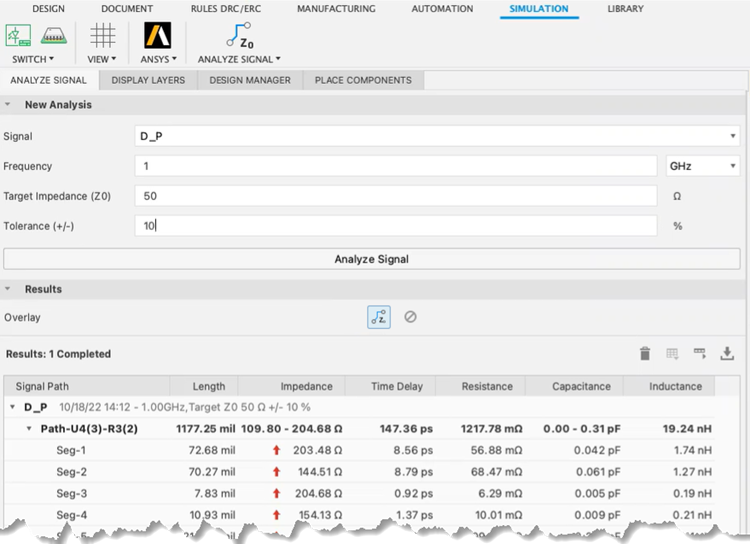

分析信号用户界面图像

在二维 PCB 文档处于活动状态且放置了元件的情况下,执行以下操作:

  1. 在 PCB 的“仿真”工具栏上,单击“分析信号”分析信号图标
  2. 从印制板上的信号列表中选择一个信号。
  3. 指定所需的频率。
  4. 指定目标阻抗 (Z0)。
  5. 指定构成可接受阻抗范围的公差值,以目标阻抗的百分比表示。
  6. 单击“分析信号”。结果将显示在输入字段下方的区域中。
  7. 在“结果”部分中,选择信号路径或段。这些将在画布中交叉亮显。查看分析结果并进行适当调整。双击路径或段可将画布缩放到对象的范围。
  8. (可选)若要切换画布叠加显示,请单击“阻抗叠加”阻抗叠加图标“无叠加”无叠加图标
