耦合分析
Fusion Signal Integrity Extension — 不再可供进行新的购买
此功能是扩展程序的一部分。扩展程序是在 Fusion 中访问更多功能的一种灵活方式。了解详情。
通过耦合分析，您可以准确了解信号完整性并优化设计的性能。耦合模式提供了有关“侵略者”（即对正在分析的信号产生电磁干扰的附近几何图元）的信息。它给出了导电物体及其层的信号名称。若要确定设计中需要优化的部分，请参考“耦合结果树”。
- 在 PCB 的“仿真”工具栏上，单击“分析信号”
。 - 从印制板上的信号列表中选择一个信号。
- 指定所需的频率。

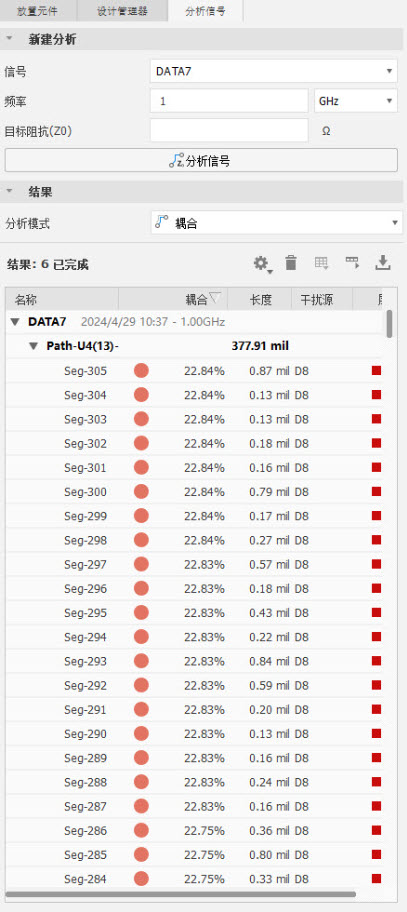

- 单击“分析信号”。结果将显示在输入框下方的区域中。
- 使用下拉菜单在分析模式之间切换。
- 选择“耦合”。
从暖到冷的梯度表示耦合。在此上下文中，热量梯度充当分析的指导：颜色越暖，耦合越高。
- 查看分析结果并进行适当调整。双击路径或段可将画布缩放到对象的范围。
- （可选）若要访问更多设置，请单击“操作”栏中的“齿轮”图标。
- （可选）若要切换画布叠加显示，请单击“阻抗”或“耦合”。
