“环宽”设置确定环绕焊盘、过孔和微孔的环的宽度。此环是钻孔后在孔周围留下的铜。可以为内部和外部层设置不同的宽度，并且“顶部”和“底部”层之间的焊盘可以不同。

通常，该值是孔直径的百分比。您也可以指定最小值和最大值。

更改参数并单击“应用”时，可以立即在布局中看到效果。若要为上层和下层使用不同的值或形状（请参见“形状”选项卡），请设置层 17（焊盘）和 18（过孔）的颜色以匹配背景色。这有助于查看焊盘的实际大小和形状，或者其层中的过孔。

检查器与关联菜单的“特性”条目具有相同的对话框，它可告知您外层和内层中的过孔直径以及用户定义的初始值。例如，在下表中：

预定义值（通过 CHANGE DIAMETER）	0.7
外层中实际计算的直径	0.9
内层中实际计算的直径	0.8

根据过孔的设计规则的环宽设置中提供的最小值，此处得到的过孔直径大于预定义的值。

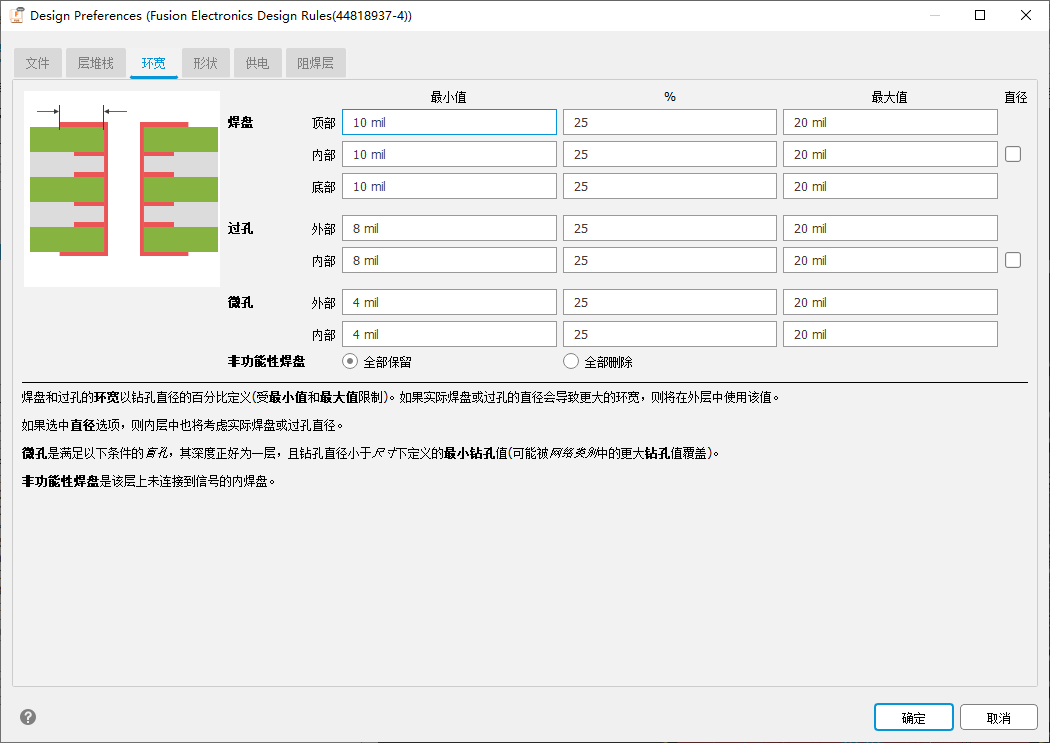

下图显示了用于设置其余环的宽度的模板。孔周围环的标准宽度是孔直径的 25%。由于通过这种方式指定的小孔上的环宽度很快会低于技术可行值，因此此处指定最小值（在这里：对于焊盘为 10 密耳，对于过孔为 8 密耳，对于微孔为 4 密耳）。也可以指定最大值。

示例：

直径为 40 密耳的孔周围的环为 10 密耳 (25%)。因此，它位于最大值和最小值之间。如果孔的直径仅为 24 密耳（例如，对于过孔），则计算生成的环宽值仅为 6 密耳。对于采用标准技术制作的电路板，这很精细，不容易制作。这可能会涉及额外的成本。在这种情况下，给定的最小值为 10 密耳。

环宽设置始终处于激活状态，如果其小于计算的环宽，则可以替代库直径。若要确保设置生效，请调整这些设置，使库定义的直径等于或大于计算得出的值。例如，将最小值从 10 更改为 5 可能就足够了。您的目标是确保库中的焊盘直径等于或大于计算得出的 Restring。

如果要定义固定宽度的环宽，请为最小值和最大值使用相同值。在这种情况下，以百分比表示的值不起作用。

“直径”复选框：

如果您在布局编辑器中为库中的焊盘或为过孔定义了直径，并且想要考虑将此给定直径用于内层，请激活“直径”选项。如果预定义的焊盘或过孔直径超过设计规则计算的值，这很有趣。否则，内层中的焊盘或过孔将小于外层中的焊盘或过孔。如果您希望焊盘/过孔在所有层中具有相同直径，请设置“直径”选项。

对于新创建的电路板，该选项默认处于禁用状态，但对于从版本 3.5 或更早版本更新的电路板，该选项将设置为启用状态，因为在所有层中，这些版本的焊盘和过孔具有相同的直径。因此，更新过程不会更改原始布局。

也可以以毫米为单位指定所有值（例如 0.2 毫米）。

无功能的焊盘是不与任何对象连接的内层焊盘。在小型密集布局中，可以通过删除布局来节省布线空间。默认情况下，Fusion 将保留所有无功能焊盘。
