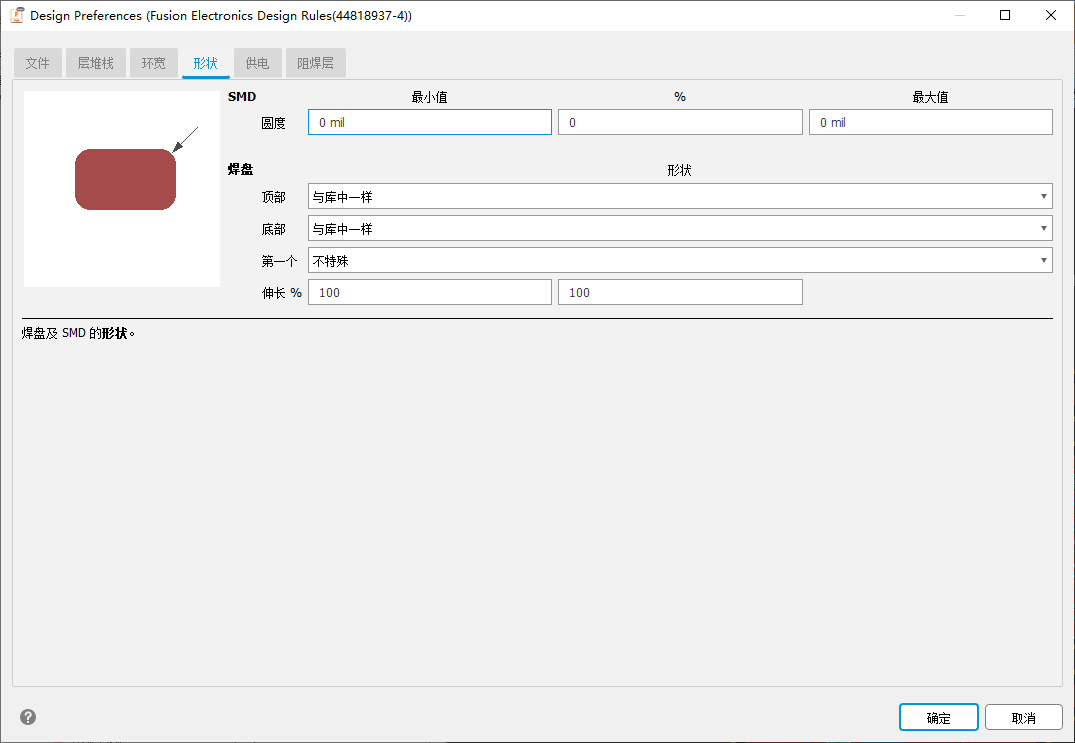

SMD

此处可为 SMD 焊盘指定圆度系数。该值可以介于 0%（无圆度）和 100%（最大圆度）之间。

焊盘

这是指定焊盘形状的位置。可以为顶层和底层指定不同的设置。

“与库中一样”选项采用封装编辑器中定义的形状。单击“应用”，在布局编辑器中立即显示更改。

如果在库中为焊盘指定了“第一个”标志，则可以在布局中为所有这些焊盘指定特定形状。

延伸度定义长形焊盘和偏移焊盘的长宽的纵横比（参见下图）。该值以百分比指定。在“长形”或“偏移”框中单击鼠标，左侧的图像将显示相应的计算规则。

100% 相当于纵横比为 2:1。0% 将导致普通八边形焊盘的纵横比为 1:1。最大值为 200%（比率为 4:1）。

有关在布局编辑器中显示的注释

如果焊盘或过孔在不同层上具有不同的形状，则当前可见（使用 DISPLAY 激活）信号层的形状将互相重叠显示。

默认情况下，过孔和焊盘会共享颜色。若要显示过孔连接到的层，请转到“首选项”>“电子器件”>“颜色”，然后选中相应铜层颜色的“显示过孔和焊盘”。

这也适用于通过 PRINT 生成的打印输出。
