阻抗分析
Fusion Signal Integrity Extension — 不再可供进行新的购买
此功能是扩展程序的一部分。扩展程序是在 Fusion 中访问更多功能的一种灵活方式。了解详情。
阻抗分析通过管理信号失真来提高设备性能。为了获得最佳高速设计性能，应管理和控制电路板上每个关键信号的阻抗。

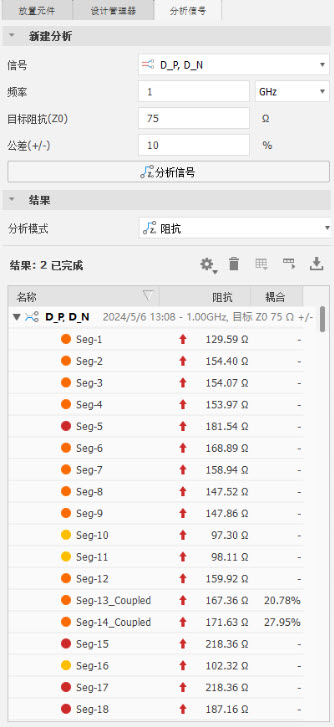

- 在 PCB 的“仿真”工具栏上，单击“分析信号”
。 - 从印制板上的信号列表中选择一个信号。
- 指定所需的频率。
- 指定目标阻抗 (Z0)。
- 指定构成可接受阻抗范围的公差值，以目标阻抗的百分比表示。
- 单击“分析信号”。结果将显示在输入框下方的区域中。
- 使用下拉菜单在分析模式之间切换。
- 选择“阻抗”。
7 色刻度尺显示了阻抗水平。此刻度尺上的最小值和最大值对应于选定信号的结果范围。
- 结果列中的一个色样显示“阻抗”。默认情况下，Fusion 按降序排列。如果需要，您可以使用其他列更改顺序。
- 查看分析结果并进行适当调整。双击路径或段可将画布缩放到对象的范围。
- （可选）若要访问更多设置，请单击“操作”栏中的“齿轮”图标。
- （可选）若要切换画布叠加显示，请单击“阻抗”或“耦合”。
