信号完整性
Fusion Signal Integrity Extension — 不再可供进行新的购买
此功能是扩展程序的一部分。扩展程序是在 Fusion 中访问更多功能的一种灵活方式。了解详情。
信号完整性是高速电子设备（如 USB、蓝牙、Wi-Fi 和 RAM，这些设备的印制板在 GHz 空间中运行）的关键组成部分。如果您在此领域工作，那么信号完整性对您的设计至关重要。
何时是分析信号完整性的最佳时间？在您布置了原理图并将元件放置在二维 PCB 上之后。现在，您已准备好开始为印制板布线，此时您就要开始考虑信号完整性。在布线活动期间使用此功能可帮助您在工作时始终满足设计要求。您不必等到印制板完全设计好才开始获得重要的反馈。而且，无论何时进行重大更改，您都可以更新分析以查看其效果。
注意：信号完整性分析不支持作为主信号路径一部分的多边形。
使用分析结果
表中显示了正在分析的路径的层次视图，并报告了结果。路径行将显示路径中各段的合计值。每个段行将显示单个段的结果。

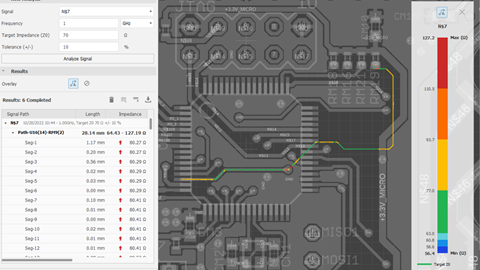

在画布中，各段根据其阻抗值进行着色，如右侧的颜色图表所示。
- 绿色表示由输入参数定义的目标值。
- 冷色（如蓝色）表示较低的阻抗。
- 暖色（如红色）表示较高的阻抗。
在表中：
双击某个路径或段可使其在画布中亮显。视图将缩放以显示路径或段范围。临时边框叠加将环绕选定的对象。
画布叠加工具包括：
可显示阻抗叠加和图例。
可关闭叠加显示。
表工具（从左到右）包括：
- 停止分析：停止分析。
- 刷新表：将放弃所有结果并重新分析表中的路径。如果对印制板进行了更改，系统会显示此工具。
- 删除结果：删除表内容。
- 展开表：显示分析的路径的所有结果行。
- 收拢表：隐藏分析的路径的所有结果行。
- 导出结果：将结果数据另存为文件，以便在 Fusion 外部使用。
结果表提供了以下信息：
- 长度：段或路径的线性测量，以密耳为单位。
- 阻抗：对于路径，该值是从最低段值到最高段值的范围。对于段，该值仅针对选定的段。箭头指示阻抗值是高于还是低于目标阻抗。
- 时间延迟：解释了信号从一个端点传输到另一个端点所需的时间。该值以皮秒为单位。
- 电阻：对电路中电流的阻力的测量。该值以欧姆 (Ω) 表示。
- 电容：描述电路或元件收集能量并将其存储为电荷的能力。该值以微法拉 (µF) 表示。
- 电感：描述将电流产生的能量存储为磁场的能力。该值以纳亨 (nH) 表示。
分析通知
当您取消分析时，表中将填充直到取消时的数据。分析不完整的任何路径的旁边都会显示一个黄色三角形标志。若要重新运行分析，请在信号路径上单击鼠标右键，然后单击“重新运行分析”。在关联菜单中，使用“清除信号”可删除结果，使用“收拢所有子项”可仅查看表中的完整路径。
如果分析返回错误，存在错误的路径旁边会显示一个红色菱形标志。双击路径行可在画布中查看路径。
