活动：添加库

在本活动中，您将查找 OpAmp 元件：

• 搜索以查找元件。
• 当找不到元件时，添加包含该元件的库。
• 选择一个元件以查看其详细信息和属性。

步骤

1. 打开“原理图设计”工作空间，然后创建项目和原理图文档。

   1. 如有必要，可单击“显示数据面板”。
   2. 单击“新建项目”，然后输入项目“Ecad 库教程”以创建项目文件夹。如果您不想创建项目，请为本教程创建一个文件夹。
   3. 在 Fusion 中，单击“文件”，然后选择“新建电子器件设计”以打开一个空白电子器件文档。
   4. 单击“保存”，然后将该电子器件设计以名称“管理库电子器件设计”保存在您创建的 Ecad 库教程项目或文件夹中。
   5. 单击“常用”>“创建”>“新建原理图”。
   6. 单击“保存”，然后将该原理图以名称“管理库原理图”保存在您创建的 Ecad 库教程项目或文件夹中。

2. 检查包含 OpAmp 的库是否可以在设计中使用。

   1. 单击“设计”>“放置”>“放置元件”。

   2. 在“放置元件”面板中，光标会显示在“过滤器”搜索框中。开始输入 opa 并会看到该列表随着您输入文本而更新。1. 如果找到的库不可用，则它不会显示在结果中。



3. 若要找到库，请打开“库管理器”。

   1. 在“放置元件”面板中，单击“打开库管理器”，或者：
   2. 单击“库”>“库”>“打开库管理器”。

4. 搜索包含 OpAmp 零部件的库。

   1. 在“过滤结果”搜索框中输入 opa。随着您输入文本，搜索结果将会更新。

   2. 验证是否列出了包含 OpAmp 元件的 IC_Linear 库及其详细信息。



5. 导入要使用的库。

   1. 在“IC_Linear Fusion Electronics”库上单击鼠标右键，然后单击“编辑新链接的库”。

   2. 在“创建 Fusion 库”对话框中，单击“是”以访问该库。

   3. 此时将打开库文档。单击“保存”，然后在“保存”对话框中输入 IC_Linear_MYTEAM 作为库名称，并单击“保存”。新库在 Fusion Web 客户端 中可用。

   4. 单击“管理库原理图”文档选项卡。

   5. 单击“打开库管理器”，然后在“结果”列表中找到 IC_Linear_MYTEAM 链接的库。

   6. 单击库行右端的切换开关以使其可供使用。

   7. 关闭“库管理器”，然后在“放置元件”面板的库下拉列表中，找到 IC_Linear_MYTEAM 库。

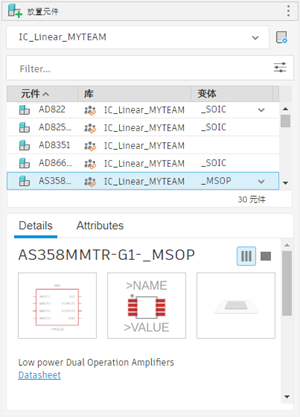

   8. 选择一个库元件以在“放置元件”面板中显示其“详细信息”和“属性”。

   9. 每个元件都可以有原理图表达、二维 PCB 的示意图和三维 PCB 的三维模型。



活动概要

在本活动中，您将完成以下任务：

• 搜索 OpAmp 元件并在 IC_Linear 库中找到它。
• 您添加了库并启用它以在设计中使用。
• 您从库中选择了一个元件以查看其详细信息和属性。
