活动 1：查找特定网络和元件

在本活动中，您将在原理图设计中找到具有不同面板选项的网络和元件。这使您可以快速查找和查看设计中的特定网络和元件。

前提条件

数据文件位置：电子器件样例 > SmartMeter。

步骤

在 SmartMeter 项目中，打开 SmartMeter 原理图设计。
1. 如有必要，可选择“显示数据面板”。
2. 单击“样例”>“电子器件样例”>“智能电表”以打开 SmartMeter 项目设计。

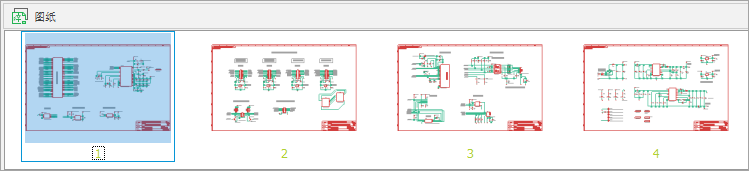

3. 在 SmartMeter 项目中，打开 SmartMeter 原理图设计。您可以看到，它分布在展开“原理图”工作空间底部的“图纸”面板后显示的四张图纸中。
指定用于在原理图中查看网络的设置。

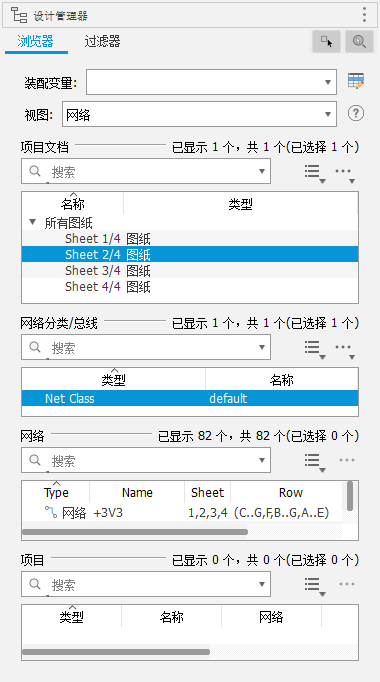

1. 在“设计管理器”面板的“浏览器”选项卡上的“视图”下拉列表中，选择“网络”。
2. 在“项目文档”组中的“所有图纸”下，选择“图纸 2/4”。
3. 在“网络分类/总线”组中，选择“默认网络分类”。网络列表会显示在“网络”组中。

  注意：您可以通过将面板停靠到设计工作空间的边缘来整理工作空间。为此，在面板标题栏中，单击“更多”菜单，然后选择“固定在右侧”或“固定在左侧”。
单击各个网络会在原理图设计中看到它们亮显。

注意：“网络”列表中的行和列条目也通过图纸栅格行和列来表示网络位置。
检查所选网络的特性。
1. 单击设计窗口右上边处的“检查器”面板。
2. 在“导线特性”组中，可以看到可更改的选定网络的属性。
3. 在“选定对象”组中，可以看到网络的起点 (X1, Y1) 和终点 (X2, Y2)。

  注意：可以通过将指针放置在网络的点上来检查这些值，并查看显示在“原理图设计”工作空间顶部的值。
更改所选网络的特性。
1. 在“设计管理器”面板的“网络”组的“搜索”框中，输入 N$6，然后选择“网络 N$66”。
2. 在“检查器”面板的“导线特性”组下，将“样式”更改为 longdash 以便清楚地查看此网络。
3. 请注意，此网络斜穿过画布上的选择框。
4. 完成后，将样式“N$66”更改回连续。
使用过滤器查看元件。
1. 在“设计管理器”面板中，单击“过滤器”选项卡。

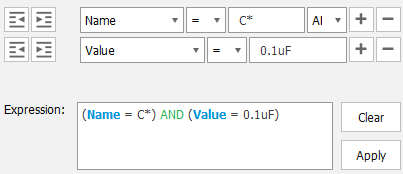

2. 使用 Name = C* AND Value = 0.1uF 设置过滤器。
  1. 从下拉列表中选择“名称”。
  2. 从下一个下拉列表中选择“=”。
  3. 在表达式框中输入 C。
  4. 单击“添加”图标以添加新表达式。
  5. 从下拉列表中选择“值”。
  6. 从下一个下拉列表中选择“=”。
  7. 在表达式框中输入 0.1uF。
  8. 查看这在“表达式”字段中的构建方式，它会在“结果”字段中呈现所有过滤的电容器。
3. 在“结果”列表中，单击各个电容器，然后查看它们在原理图设计中的亮显方式。
4. 按住 Shift 并单击两个或多个电容器，以在画布上的组周围显示一个框架，并在“检查器”面板中显示其共享特性。
显示特定零件。
1. 检查是否在“设计管理器”面板中启用了显示控件：“在设计中选择”和“缩放到选定对象”。
2. 在“设计管理器”面板的“浏览器”选项卡上，停留在“图纸 2/4”上，然后将视图切换到“元件”。
3. 选择要显示的零件，例如，在“元件”列表中单击“J5”以将其选中。
4. 缩小以查看画布上的全部或大部分原理图设计。
5. 单击“显示”工具，然后在命令行中输入 @ J5。元件显示为亮显，并在画布上以黑色框亮显。

活动 1 概要

在本活动中，您使用了过滤器和搜索功能在原理图设计的画布上查找网络和元件。
