活动：手动布线实践

在本活动中，您将完成以下任务：

• 使用“布线手动”对话框中的以下选项：“布线”、“循环移除”、“迹线弯曲”、“迹线宽度”。
• 使用“取消布线”将信号返回到其原始未布线状态。
• 手动进行布线时使用许多有用的快捷方式。

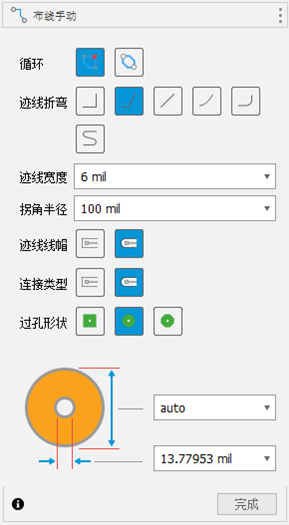

手动布线对话框。

前提条件

• 数据文件位置：电子器件样例 > One Dimensional Pong。

步骤

1. 从 Electronics Samples > One Dimensional Pong 文件夹中打开 One_Dimensional_Pong 二维 PCB，并将其保存到您选择的项目和文件夹中。

   1. 单击“显示数据面板” 中（如果需要），导航到“主页”视图以显示项目列表。
   2. 单击“样例”>“电子器件样例”>“One Dimensional Pong”，然后打开 One_Dimensional_Pong 二维 PCB。
   3. 单击“文件” >“另存为”，然后使用名称 One_Dimensional_Pong 将设计保存在您选择的项目或文件夹中。

2. 单击“设计”>“视图”>“栅格设置”，然后将“大小”单位设置为“密耳”。

3. 使用“取消布线”工具删除视频中显示的布线，以便您可以重新创建布线。

   1. 单击“设计”>“取消布线”>“取消布线”。

   2. 在“取消布线”对话框中，单击“连接”。

   3. 单击视频中显示的布线。

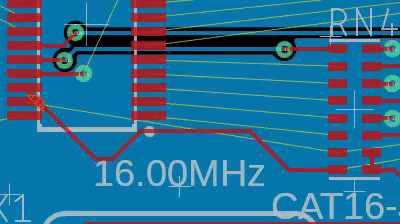

4. 使用“忽略违规者”选项创建布线。“忽略违规者”允许您违反布线规则（例如与其他布线交叉）。通常，您不需要使用此选项，但在某些情况下，您需要使用此选项来创建布线，然后修复该违规。

   1. 在“PCB”工作空间中，单击“设计”>“布线”>“手动布线”。

   2. 在画布底部的工具栏上，从下拉列表中选择“忽略违规者”。



   3. 单击元件 RN4 和 U1 之间的信号。请注意，信号将被转换为迹线。您能够覆盖生成设计规则检查违规的现有迹线、焊盘或对象。单击以开始、结束和创建一段迹线。

   4. 在元件 RN4 和 U1 之间创建第二条迹线。创建与所创建的第一条迹线交叉的一段迹线。如视频所示。



5. 使用“绕过违规者”选项可创建布线。“绕过违规者”布线选项是默认选择。使用“绕开障碍”时，布线可避免重叠冲突，并遵循在“设计规则检查器”中定义的间隙和宽度布线首选项。

   1. 使用“取消布线” 删除在上一步骤中创建的布线，以便您可以重新创建布线。
   2. 单击“设计”>“布线”>“手动布线”。
   3. 在画布底部的工具栏上，从下拉列表中选择“绕过违规者”。
   4. 在元件 RN4 和 U1 之间创建几条布线。在您创建布线线段时，所创建的线段将绕开障碍，以防止违背布线规则。
   5. 在练习创建布线时，请使用以下快捷键。
      1. 单击以创建迹线线段。
      2. 单击鼠标右键以使用镜像的弯曲样式。
      3. 使用 Backspace 键在完成布线之前删除最后创建的线段。
      4. 使用 Esc 键退出“手动布线”工具。

6. 使用“推挤”选项创建布线。此选项可移动现有迹线，从而留出空间来对选定的信号进行布线。

   1. 使用“取消布线” 删除在上一步骤中创建的布线，以便您可以重新创建布线。

   2. 单击“设计”>“布线”>“手动布线”。

   3. 在画布底部的工具栏上，从下拉列表中选择“推送违规者”。

   4. 在元件 RN4 和 U1 之间创建几条布线。在创建布线线段时，所创建的线段会将其他障碍推出，以防止违背布线规则。

      注意：当无法再朝着前进方向推挤时，会出现一个黄色半圆。

7. 创建布线时更改“迹线弯曲”选项。45 度弯曲是默认值，且最常用。但是，通常需要使用不同的弯曲。“角点半径”设置影响三种迹线弯曲类型的大小。

   1. 使用“取消布线” 删除在上一步骤中创建的布线，以便您可以重新创建布线。
   2. 单击“设计”>“布线”>“手动布线”。
   3. 选择“绕过违规者”。
   4. 开始在元件 RN4 和 U1 之间创建布线。创建线段时，更改迹线弯曲类型。按住 Ctrl 键并单击鼠标右键以循环浏览折弯样式。

8. 创建布线时更改“迹线宽度”选项。可能需要根据通过迹线的电流更改迹线的宽度。

   1. 使用“取消布线” 删除在上一步骤中创建的布线，以便您可以重新创建布线。
   2. 单击“设计”>“布线”>“手动布线”。
   3. 选择“绕过违规者”。
   4. 开始在元件 RN4 和 U1 之间创建布线。创建线段时，在“手动布线”对话框的“迹线宽度”框中，将迹线宽度更改为 12 密耳。
   5. 继续创建线段。

9. 创建布线时，使用“过孔”选项。过孔用于过渡在可用信号层之间布线的信号。“过孔”选项可用于定义过孔的形状。默认的选项为“圆形”。

   1. 使用“取消布线” 删除在上一步骤中创建的布线，以便您可以重新创建布线。

   2. 单击“设计”>“布线”>“手动布线”。

   3. 选择“绕过违规者”。

   4. 开始在 RN4 和 U1 之间进行信号布线。在布线信号时，按空格键。过孔现在将显示在指针上。

   5. 单击以放置过孔。

   6. 继续在过渡层上进行布线。

      注意：如果您的设计中包含的层叠加有两个以上层，请通过选择鼠标中键更改层。通过此选项，您可以在放置过孔后使用“层”对话框选择特定信号层以继续布线。

10. 使用“循环移除”选项编辑布线。通过循环选项，可以在布置现有迹线时保留或删除。选择“循环移除”选项后，可以重新布置现有迹线，原始迹线将被删除。

    1. 使用“取消布线” 删除在上一步骤中创建的布线，以便您可以重新创建布线。
    2. 单击“设计”>“布线”>“手动布线”。
    3. 选择“绕过违规者”。
    4. 在“手动布线”对话框中，单击“循环保留”。
    5. 选择其中一个信号并完全对其进行布线。
    6. 完成布线后，单击布线信号的任意线段。您会看到新布线将从原始迹线生成。
    7. 单击以结束布线。请注意，循环的线段将保持不变。
    8. 在“手动布线”对话框中，单击“循环移除”。
    9. 在之前创建的同一起点和终点之间创建另一条迹线。查看修改其中一条迹线会如何建议删除该迹线。

活动概要

在本活动中，您使用“布线”、“循环移除”、“迹线折弯”、“迹线宽度”选项对信号进行了手动布线。稍后，您使用了“取消布线”将信号返回到其原始未布线状态。
