衍生式设计概述

使用 Fusion 中的衍生式设计来创建满足几何、性能和制造要求的多个设计。然后，您可以探索这些设计，以选择适合制造的最佳设计。

什么是衍生式设计？

衍生式设计是一个多目标设计探索工具，可帮助您发现新的方法来设计具有几何、可制造性和性能约束的零件。在您指定初始输入后，它会使用单个云求解来自动为您提供多个可编辑的设计解决方案。衍生式设计使您能够在设计时超越人类想象力，并开发出您可能本来不会考虑的制造就绪型解决方案。

请观看这段简短的视频，了解使用 Fusion 中的衍生式设计可实现的成果。

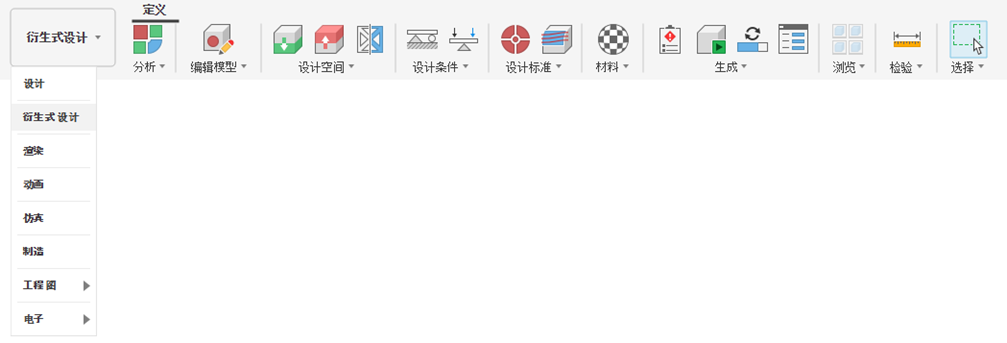

访问“衍生式设计”工作空间

若要使用衍生式设计，您需要在“衍生式设计”工作空间中工作，您可以从工作空间菜单列表中访问该工作空间。

若要访问衍生式设计，您必须具有以下授权之一：

• Fusion 的商用固定期限的使用许可。
• Fusion 的有效试用版。
• Fusion 的现用初创公司版许可。
• Fusion 的有效教育版许可。

若要执行衍生式设计任务，您可以使用以下方法之一：

• 使用 Fusion Simulation Extension，生成许多分析，不受限制。

• 每次生成分析时，都使用代币（除非使用的是 Fusion Simulation Extension 或在 14 天扩展程序试用期内）。

如果您看不到“衍生式设计”工作空间，请观看这段简短的视频：

衍生式设计工作流

在“衍生式设计”工作空间中，使用工具完成创建衍生式设计零件的不同阶段。这些阶段包括：

1. 编辑模型以根据衍生式分析的要求进行特定的更改。
2. 通过指定设计空间、条件和标准来设置分析。
3. 生成并浏览结果，以确定最满足您要求的制造就绪型解决方案。

使用 Fusion 中的衍生式设计生成结果的典型工作流的示例

若要熟悉“衍生式设计”工作空间及其基本工具和主要工作流，请参见教程：GE 支架快速入门。

展示衍生式设计的主要优势的示例

衍生式设计有许多不同的应用，可帮助改进设计和制造流程。下面列举了一些示例，说明了 Fusion 客户如何使用衍生式设计来改进其流程：

示例	优势
	可制造的结果 使用衍生式设计评估多种制造方法，发现解决方案来改进和优化产品耐用性并消除薄弱环节。 MJK Performance 使用衍生式设计为拖拽式自行车打造了一套三重夹具。生成的设计不仅更轻、更坚固，而且外观时尚，在 2.5 轴铣床上完全可加工。了解详细信息。
	更快地样机开发 快速确定解决方案，以最大限度地减少质量和所用材料，同时保持性能标准、满足设计目标，并遵守工程约束。 VOLVE 将 AI 支持的设计与飞行模拟和 Fusion 中的衍生式设计工具相结合，自动设计轻量级、高刚度的竞速无人机车架。了解详细信息。
	轻量化 使用衍生式设计减少材料使用量，进而减少生产浪费，从而实现轻量化和可持续性目标。它还有助于您探索使用不同类型的材料所产生的影响。 Briggs Automotive Company 使用衍生式设计打造了世界上最轻的车轮之一。BAC 生产了一种车轮，其重量只有 2.2 千克（4.8 磅），比先前版本轻了 35%，而且可以在 CNC 铣床上以传统方式制造。了解详细信息。
	成本降低 探索一系列设计解决方案，可让您将多个零部件整合为实体零件，从而降低装配成本并简化供应链。 PIX Moving 使用 Fusion 中的衍生式设计、机器人和 3D 打印来创造一种分散的汽车制造方式。了解详细信息。

有用的链接

使用以下资源来扩充您在 Fusion 中的衍生式设计方面的知识：

• 教程：此部分的学习内容包含一系列教程，这些教程提供了有关各种不同任务的详细逐步说明，是您快速了解 Fusion 中的衍生式设计的绝佳方式。

• 衍生式设计学习路径：该路径包括一系列（五个）课程，其中包含一些视频，为您介绍了衍生式工作流、关键功能和概念。为了开始使用 Fusion 中的衍生式设计，我们建议您依次完成这五个课程。

• Fusion YouTube 频道：在此频道上，您可以找到有关如何使用 Fusion 的常规和有用视频。此外，您还可以在此处找到特定于衍生式设计的视频。

• 获得认证：在此页面上，您可以找到有关“Autodesk 制造行业衍生式设计认证专家”认证的详细信息。您可以了解如何为认证考试做好准备以及如何获得认证。

• 自动化建模：试一下我们的新自动化建模工具，该工具可为您带来灵感以加快您的开发流程。只需选择设计中的连接点以及要避开的任何几何图元，Fusion 即可自动生成一系列建议的几何图元供您考虑。

其他提示

360 LIVE：衍生式设计提示与技巧
