初始形状

在设计流程的初始阶段基于选定的保留几何图元生成的形状。

定义初始形状的边界所基于的标准是，在问题定义中给定的所有重要点都应被包含在内。初始形状的定义取决于模型是否包含起始形状。

如果模型包含起始形状

该起始形状就是初始形状。

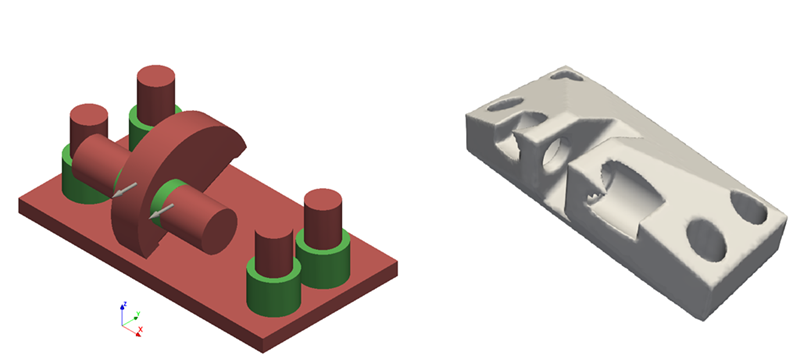

包含起始形状的模型的一个示例。

如果模型不包含起始形状

当求解器运行时，它会基于所有保留的几何图元对象创建点列表。求解器基于该列表创建凸包，即包含这些点的最小凸面集。凸包即是初始形状。

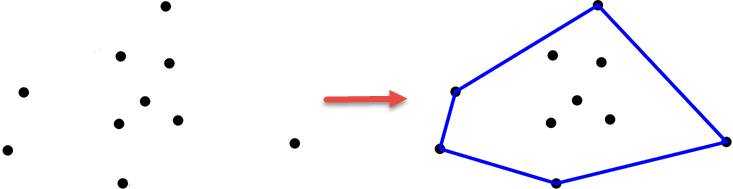

您可以将该凸包可视化为由点包围的形状。
