在 Fusion Web 客户端 中查看设计

您可以通过两种方式在 Fusion Web 客户端 中查看设计：

• “概述”选项卡：查看设计的关键详细信息，包括相关数据和设计参考（如果有）。
• “视图”选项卡：打开设计的交互式视图，在其中您可以直接在画布中添加注释和标记。

您还可以使用以下方法之一从 Fusion 桌面应用程序访问 Fusion Web 客户端 中的这些视图

• “主页”选项卡：单击要查看的设计旁边的“更多”菜单 ，然后选择“在 Web 上打开”。

• 数据面板：单击版本图标以了解更多详细信息，然后选择“在 Web 上查看详细信息”。

  注意：如果您在具有协作编辑功能的中心内工作，则版本图标将不会显示。单击箭头图标 以展开设计详细信息。检查中心名称旁边是否具有图标 以确认协作编辑可用。

默认情况下，Fusion 设计会在“概述”选项卡中打开。

“概述”选项卡

“概述”选项卡提供有关设计的关键详细信息，包括但不限于：

• 名称
• 版本
• 类型
• 尺寸
• 上次更新时间
• 上载者姓名
• 设计参照
• 相关数据
• 注释

“设计参照”和“相关数据”部分中的信息因文件类型而异。这些部分适用于二维和三维设计文件，但对于其他文件类型（例如：Office 文件）可能不会显示或没有可用的相关数据。

设计参照

“设计参照”部分会显示 Fusion 中设计与部件之间的关系。这些关系包括：

• 用途：显示子关系，即此文件依赖的其他设计。
• 用于：显示父关系，即此设计是其他设计的一部分。
• 工程图：列出与设计关联的二维工程图。

如果设计参照更新，则父设计和子设计都将标有以下内容：

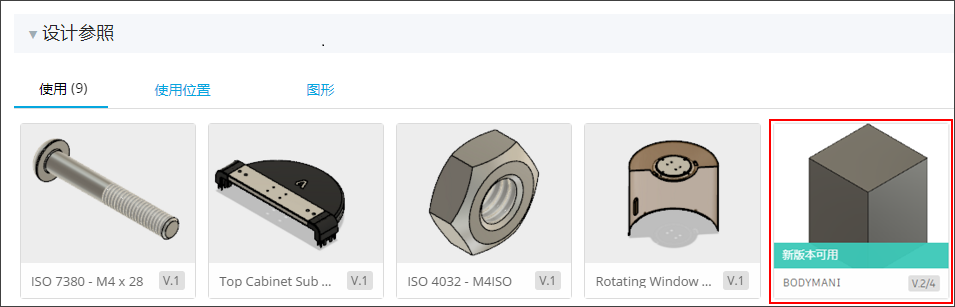

• 有可用的新版本

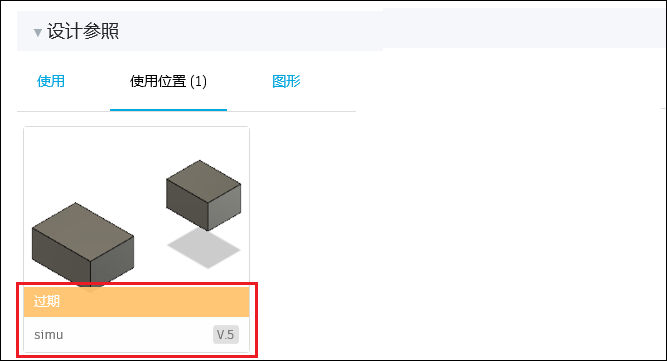

• 过时



注意：如果您在具有协作编辑功能的中心内工作，则这些横幅将不会针对过期的设计显示。检查中心名称旁边是否具有图标 以确认协作编辑可用。

相关数据

“相关数据”部分会显示其他与设计相关的文件，具体取决于文件类型。这可能包括：

• 视图
• 图纸
• 模型
• CAM
• 动画
• 仿真
• 渲染
• 其他

“视图”选项卡

“视图”选项卡（也称为查看器）提供了用于在 Fusion Web 客户端 中浏览、检查和审阅设计的工具。

查看设计

1. 从“概述”选项卡中，选择要查看的设计。
2. 单击“视图”选项卡以在查看器中打开设计。

设计将显示在画布中。

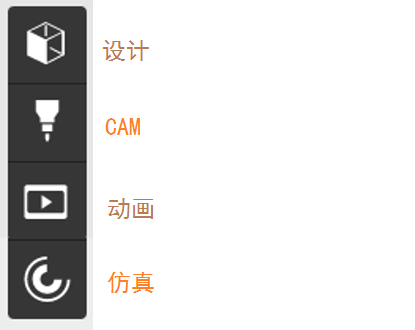

在查看器的左上角，可以在不同类型的相关数据（如果可用）之间切换。

• 设计：查看、选择、隔离和检查零件。
• CAM：查看 CAM 数据。
• 动画：播放动画。
• 仿真：查看仿真结果。

查看设计中的零件

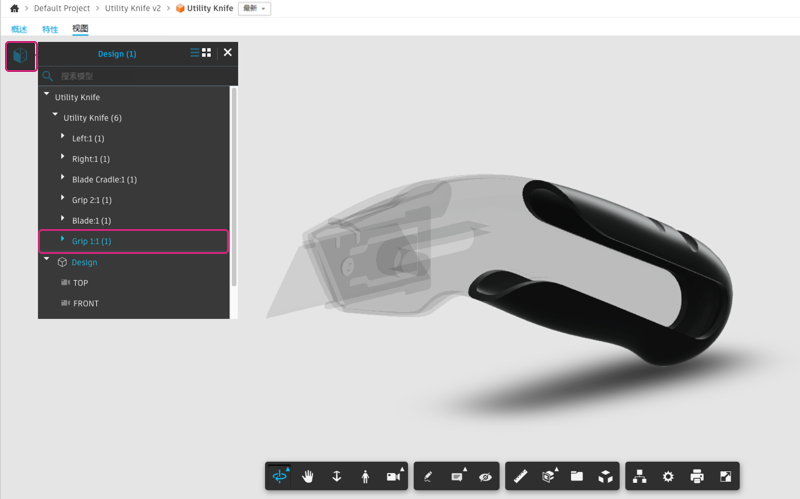

您可以使用以下方法之一查看、选择和隔离设计中的零件：

• 浏览器：单击画布左上角的“设计”图标以打开浏览器，然后选择要隔离的零件名称。
• 画布：直接单击画布中的零件。

上图显示了设计中的选定零件。在零件上单击鼠标右键可访问其他选项：

• 隔离：使所有其他零件透明。

• 隐藏：隐藏选定的零件。

• 显示所有对象：显示所有零件及其默认外观。

• 聚焦：放大所选零件。

• 清除选择：取消选择零件。

• 剖面：在零件周围创建剖面框或平面。

• 特性：显示零件的特性。

  注意：如果您在具有协作编辑功能的中心内工作，请单击右上角的 以查看零部件的特性。若要在浏览其他零部件时使“特性”面板保持打开状态，请单击右下角的 。检查中心名称旁边是否具有图标 以确认协作编辑可用。

查看仿真结果

您可以在查看器中查看以下类型的仿真分析的结果：

• 线性静态应力
• 模态频率
• 结构屈曲
• 热
• 热应力
• 形状优化

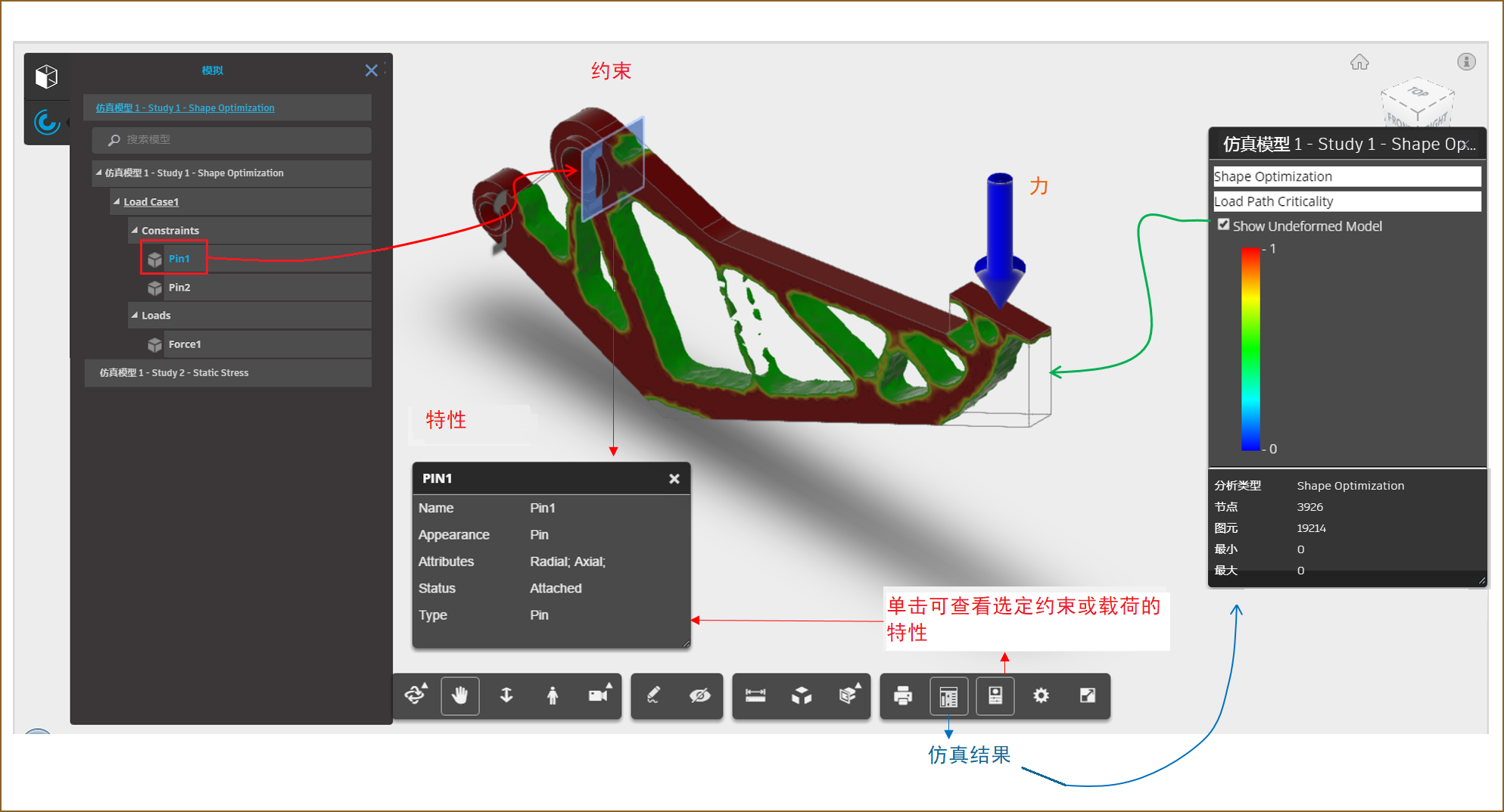

查看 Fusion 设计的仿真分析结果的步骤：

1. 单击查看器左上角的仿真图标以打开浏览器。

2. 选择要查看其结果的分析。

3. 在浏览器中展开分析以查看应用的约束和载荷。



4. 选择载荷或约束，然后单击“查看器”工具栏中的“特性”按钮以查看其特性。



   注意：如果在具有协作编辑功能的中心内工作，则特性将不可用。检查中心名称旁边是否具有图标 以确认协作编辑可用。

5. 在“仿真结果”窗格中选择“显示未变形模型”以查看原始模型的轮廓。

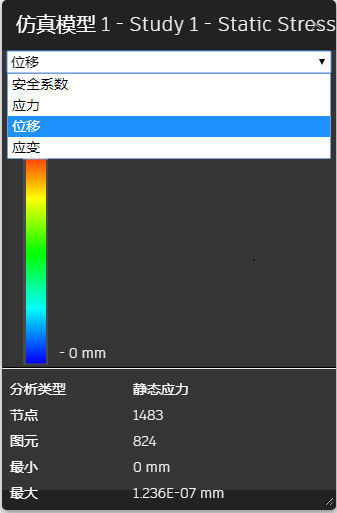

6. 对于生成多个结果类型的分析，请选择要查看的结果等值线图。



查看其他设计文件

在 DWG 文件内

自定义查看器设置

在查看器工具栏中，您可以更改“设置”，此类设置将应用到在该特定浏览器中查看的所有设计文件。当前，您可以修改以下查看器设置：“背景和照明”、“性能和外观”和“导航和选择”。请尝试使用它们，了解最适合您的设置。始终可以恢复默认值。

查看器设置存储在浏览器 Cookie 中。您的查看器设置不会影响实际的设计文件，也不会影响其他人在其浏览器中查看设计文件的方式。如果每次您关闭浏览器时默认查看器设置都会重置，请检查浏览器的内容或隐私设置，以确保 Cookie 未设置为在退出浏览器时禁用或删除。

“背景和照明”查看器设置

“背景和照明”查看器设置仅应用于三维模型。使用这些设置选择预设背景颜色和照明选项，以在最有利的环境中显示三维模型。“显示线”隐藏或显示可能存储在某些模型中的二维几何（线）垂直线。

“性能和外观”查看器设置

“性能和外观”查看器设置主要适用于三维模型。使用这些设置调整设计文件和对象在查看器中的外观。启用多个外观设置可能会影响查看器性能。

“导航和选择”设置

“导航和选择”查看器设置也主要应用于三维模型。在处理设计文件时，使用这些设置调整您的交互首选项。
