活动：修改孔、拉伸底座、加厚网状加强筋及添加圆角

使用参数一致地将值应用于多个对象。

步骤

1. 将“Hole”参数设置为 15 毫米，然后创建“Base”参数并将其设置为 375 毫米。

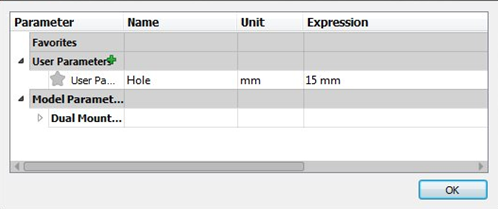

   1. 单击“修改”>“更改参数”以打开“更改参数”对话框。



   2. 将“Hole”参数更改为 15 毫米。

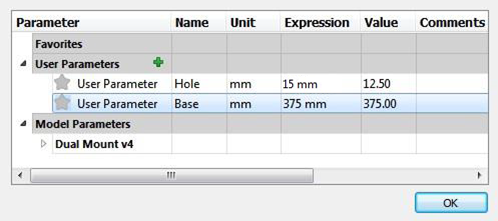

   3. 创建名为“Base”的新用户参数，并将其值（表达式）设置为 375 毫米。



   4. 单击“确定”以关闭对话框。

2. 将“Hole”参数应用到孔。

   1. 放大模型并选择一个孔。

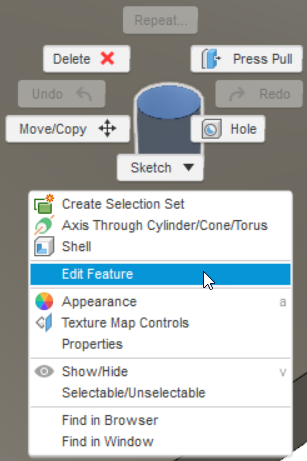

   2. 在孔上单击鼠标右键，然后选择“编辑特征”。



   3. 在打开的特征列表中，选择“Hole2”。

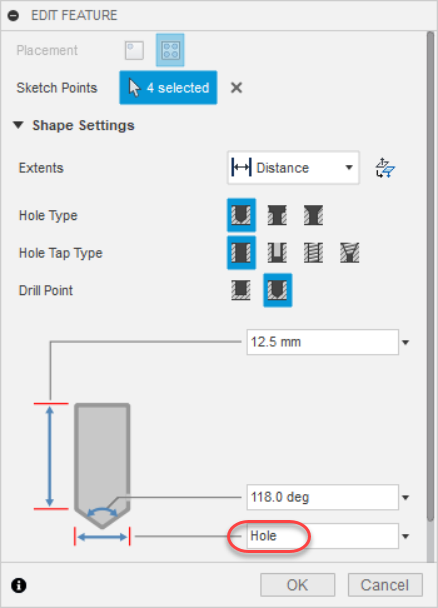

   4. 在打开的“编辑特征”对话框的“直径”框中输入 Hole。



      所有孔直径将更新为在“参数”对话框中定义的值。

   5. 单击“确定”。

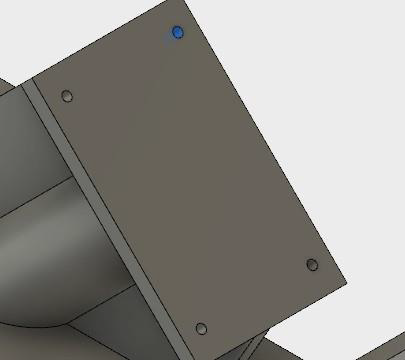

   选择的孔以及其他三个孔将调整为相同的尺寸。



3. 通过使用您之前创建的“Base”参数拉伸底座，修改该底座的长度。

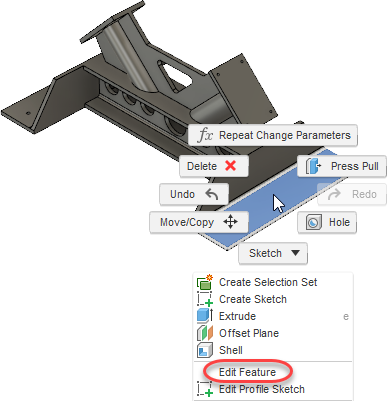

   1. 在画布中底座的顶部单击鼠标右键，然后单击“编辑特征”。



   2. 在打开的特征列表中，选择“Extrude4”。

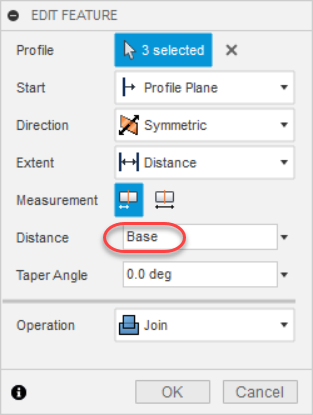

   3. 在“距离”框中输入 Base。

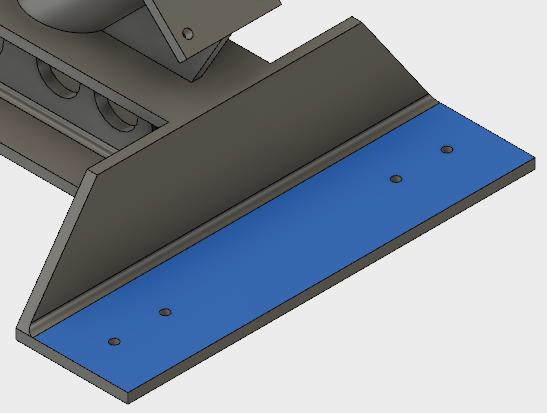

   底座长度将更新为在“参数”对话框中定义的值。



4. 将网状加强筋加厚为 10 毫米以加强模型。

   1. 在工具栏上单击“修改”>“推拉”。

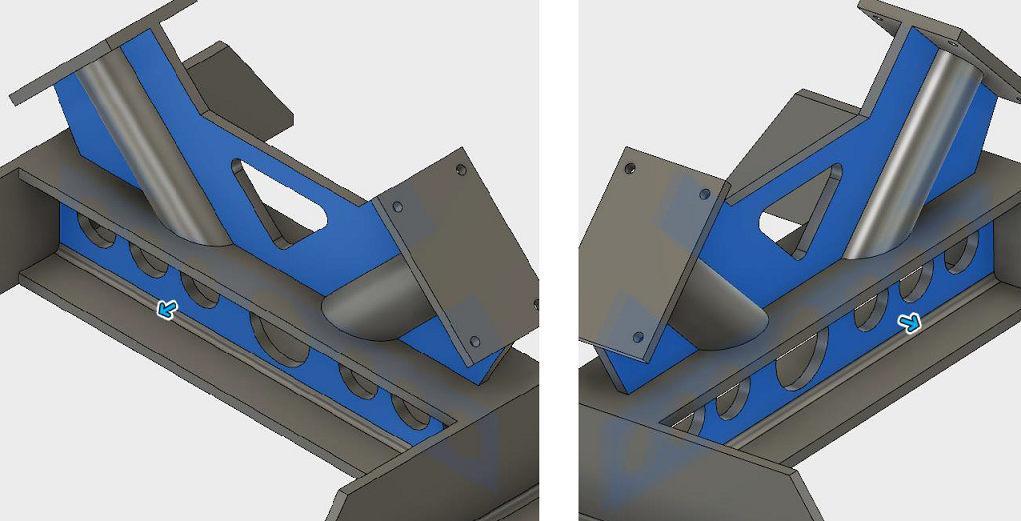

   2. 选择边带的前面和背面。



      总共应该有 8 个面。

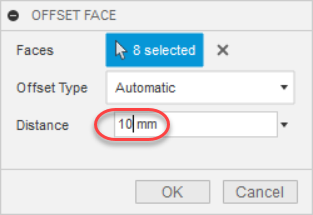

   3. 将“距离”设置为 10 毫米。



   4. 单击“确定”。

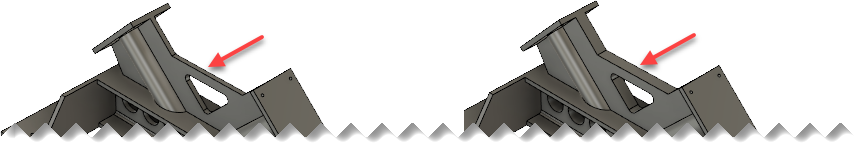

   模型的网状加强筋部分现在变厚。



5. 将底部网状加强筋中两个孔的半径更改为 7.5 毫米。

   1. 在工具栏上单击“修改”>“推拉”。

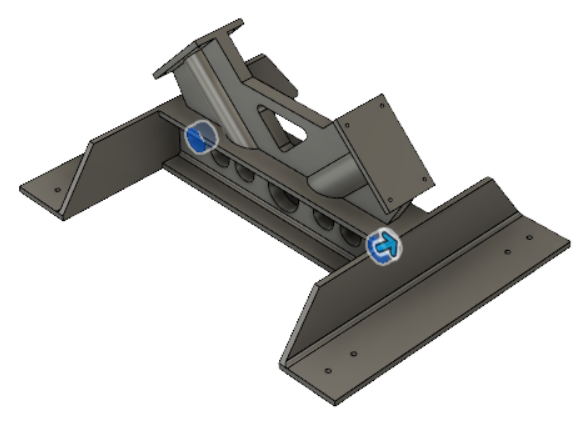

   2. 选择网状加强筋端部两个孔的圆柱面（内衬层）。

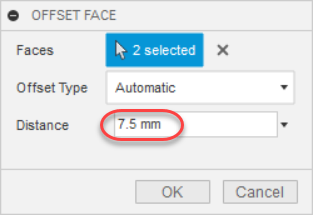

   3. 将“距离”设置为 7.5 毫米。



   4. 单击“确定”。

   孔现在与原来相比变小。



6. 使用 75 毫米的半径将圆角添加到网状加强筋的顶部部分。

   1. 在工具栏上单击“修改”>“推拉”。

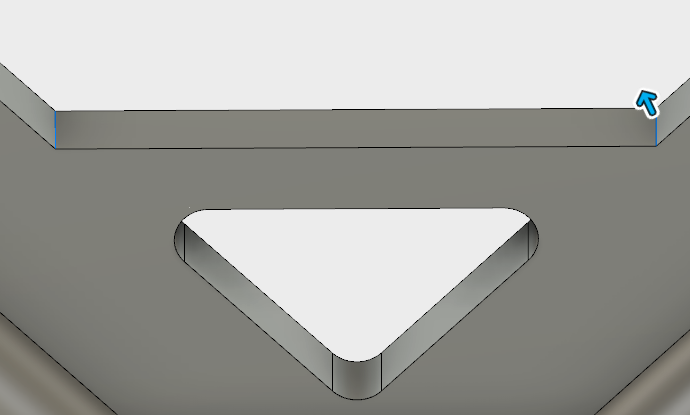

   2. 选择网状加强筋顶部的两条较小的边。

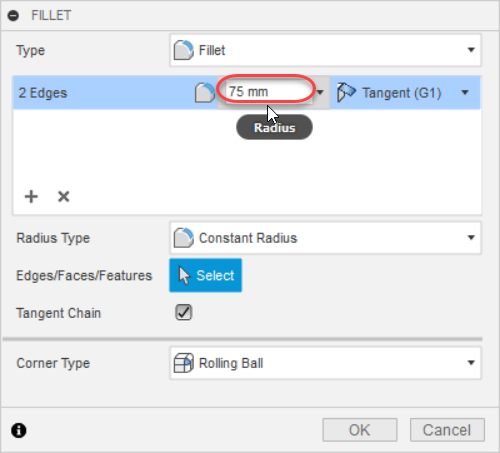

   3. 输入半径值 75 毫米。



   4. 单击“确定”。

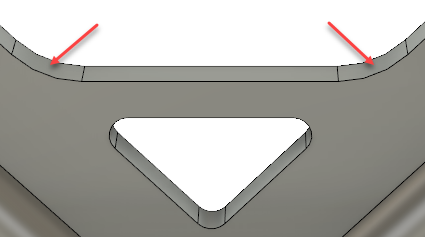

边变为圆角。

活动概要

在本活动中，您使用了参数将值一致地应用到多个对象。
