干涉参考

“干涉”显示对选定零部件或实体进行分析得到的每项干涉的信息。

“设计”或“仿真”>“检验”>“干涉”

“干涉”工具仅适用于包含两个或更多实体或零部件的模型。该工具的功能取决于模型的类型（包含或不包含多个零部件）、建模模式（直接或参数化）以及在其中使用了该工具的工作空间。

使用“干涉”工具，您可以检测实体或零部件之间重叠材料的体积。在某些情况下，此工具还可以删除干涉。有关详细信息，请参见此页面上的如何删除干涉（支持时)部分。

“干涉结果”对话框示例

单击“计算”（此页面上第一个过程中的第 4 步）后，“干涉结果”对话框将会显示。

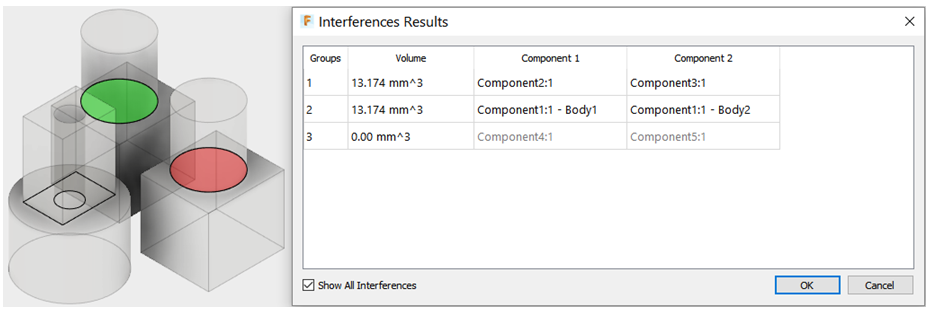

示例 1

条件：

• 参数化建模模式；“设计”工作空间的“实体”或“曲面”选项卡或“造型”上下文环境。
• 模型的实体之间和零部件之间包含干涉。
• 模型包含一个重合面组；“包含重合面”**选项处于启用状态。

• 组 1 显示模型的零部件 2 和零部件 3 之间存在 13.174 毫米3 的干涉体积。
• 组 2 显示模型的零部件 1 的实体 1 和实体 2 之间存在 13.174 毫米3 的干涉体积。
• 组 3 显示零部件 4 和零部件 5 之间的重合面（通过没有亮显、零体积和浅灰色零部件名称指示）。
• 不包含“删除体积”列。对于指定的条件，只能检测干涉，不能纠正干涉。

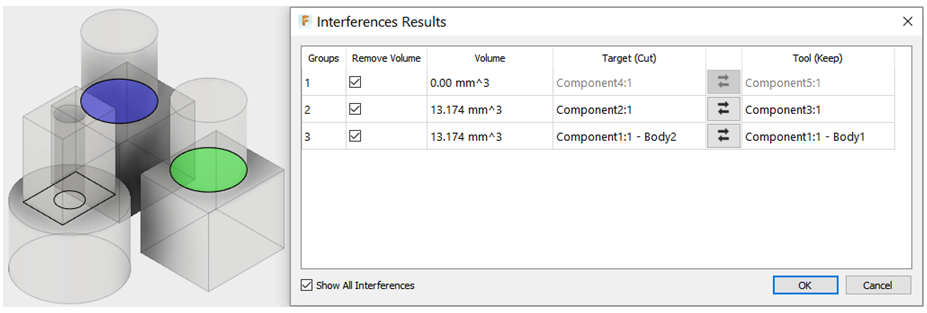

示例 2

• 直接建模或参数化建模模式；“仿真”工作空间的“简化”上下文环境；或者“设计”工作空间的“实体”或“曲面”选项卡或“造型”上下文环境中的直接建模模式。

  注意：在“仿真”工作空间的“简化”上下文环境中执行的所有更改都是参数化的，不论是否使用了建模模式创建几何图元。

• 模型的实体之间和零部件之间包含干涉。

• 模型包含一个重合面组；“包含重合面”选项处于启用状态。

以下列表汇总了示例 2 中“干涉结果”表的内容：

• 组 1 显示模型的零部件 2 和零部件 3 之间存在 13.174 毫米3 的干涉体积。
• 组 2 显示模型的零部件 1 的实体 1 和实体 2 之间存在 13.174 毫米3 的干涉体积。
• 组 3 显示零部件 4 和零部件 5 之间的重合面（通过没有亮显、零体积和浅灰色零部件名称指示）。
• “删除体积”列是可见的，并且所有组默认情况下处于激活状态。单击“确定”将从每个组的“目标(剪切)”零部件或实体中剪切干涉体积。（“删除体积”选项对组 1 不起作用，因为重合面的干涉体积为零。）
• 您可以使用交换按钮 交换目标“目标(剪切)”和“工具(保留)”组件。
