创建贯穿圆柱体、圆锥体或圆环体的轴

学习如何在 Fusion 中使用“通过圆柱体/圆锥体/圆环体创建轴”工具创建穿过圆柱体、圆锥体或圆环体的中心的构造轴。

1. 在工具栏上，选择“构造”>“通过圆柱体/圆锥体/圆环体创建轴”。

   此时将显示“构造几何图元”对话框，其中“类型”设置为“轴”，且“方法”设置为“通过圆柱体/圆锥体/圆环体”。

2. 选择“范围类型”选项以确定轴的结束点。

3. 在画布中，选择圆柱面、圆锥面或圆环面。

4. 单击“确定”。

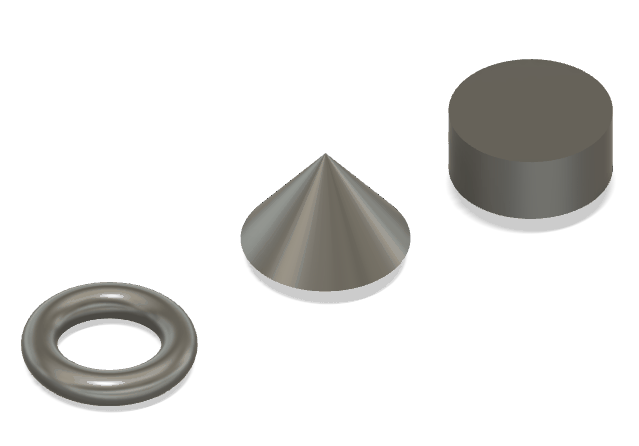

新构造轴将显示在画布中选定圆柱体、圆锥体或圆环体的中心。

提示

• 一次只能创建一个构造轴。
• 如果要参照不存在且不是 3 个默认轴之一的轴或边，请创建构造轴。
