分析最小刀具半径

了解如何在 Fusion 中使用最小半径分析来确定减材制造方法所需的最小刀具半径。

该工具可突出显示高曲率和低曲率区域，从而轻松识别无法使用特定刀具半径加工的区域。

1. 在工具栏上，选择“检验”>“最小半径分析”。

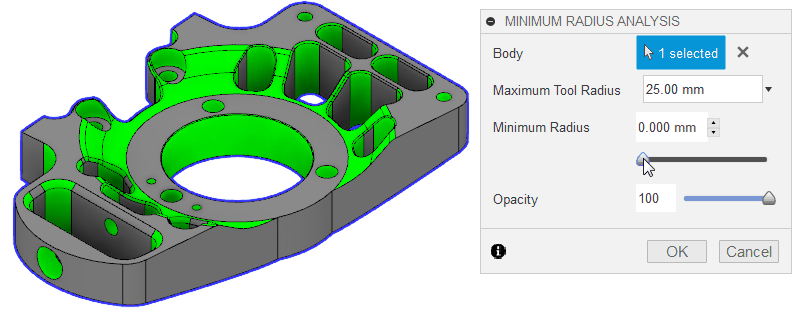

   此时将显示“最小半径分析”对话框。

2. 在画布中，选择要分析的一个或多个实体。

3. 在对话框中，设置“最大刀具半径”。

4. 指定“最小半径”。

5. （可选）调整“不透明度”滑块。

6. （可选）选中“尖锐曲线”以将尖锐曲线包含在分析中。

7. 单击“确定”。

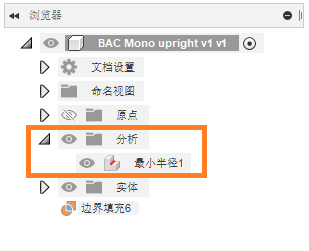

最小半径分析结果将显示在画布中，并显示在浏览器的“分析”文件夹中。

提示

• 若要编辑分析，请在浏览器中的文件夹项上单击鼠标右键，然后选择“编辑”。
• 若要在画布中显示或隐藏分析，请在浏览器中单击可见性图标 。
