活动：测量零件

在本活动中，您将进行几次测量，通过在零部件之间留有间隙确保 Geneva 传动装置的零部件将会无约束旋转。

步骤

1. 使用“测量”工具比较交叉零部件和转子零部件的配合半径。



   选择位置：在交叉零部件上选择 1-，在转子零部件上选择 2-。

   1. 在“设计”工作空间中，单击“检验”面板 >“测量”。

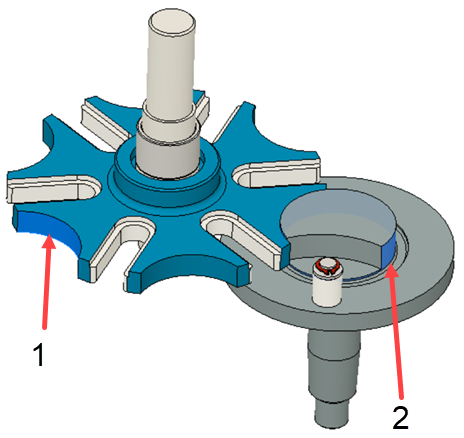

   2. 在交叉零部件上选选择大半径面（在图中标记为 1）。

   3. 请注意特征的半径。

      1. 在“测量”对话框中单击“重新选择”。
      2. 在转子零部件上选择不完整的半径（在图中标记为 2）。
      3. 请注意特征的半径。

      交叉零部件的半径略大于转子零部件的半径，因此相对于半径而言，零件将会很好地配合在一起。

2. 使用“测量”工具验证交叉零部件和转子零部件是否相对于彼此正确定位。



   1. 在“设计”工作空间中，单击“检验”面板 >“测量”。

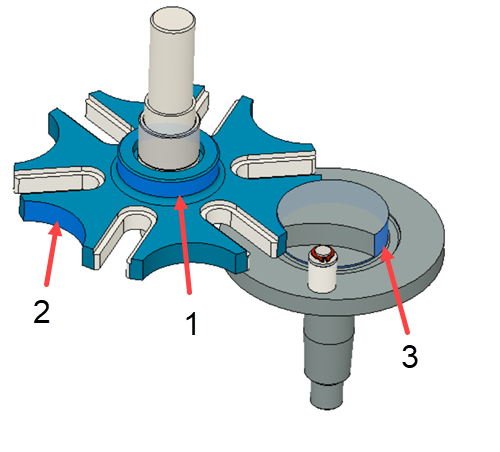

   2. 选择交叉零部件中心的大直径（在图中标记为 1）。

   3. 选择交叉零部件的半径（在图中标记为 2）。

   4. 请注意“距离”和“最小距离”。该距离是两个径向特征中心之间的长度。

   5. 在“测量”对话框中单击“重新选择”。

   6. 选择交叉零部件中心的大直径（在图中标记为 1）。

   7. 在转子零部件上选择不完整的半径（在图中标记为 3）。

   8. 请注意“距离”和“最小距离”。

      进行的两次测量的距离相同，但最小距离不同，转子的测量值较小。 此较小的距离会在交叉零部件和转子零部件之间产生间隙，此间隙是由于您首先测量的半径不同而导致的。

3. 测量转子零部件的销的直径，以确保它适合交叉零部件的槽。



   1. 在“设计”工作空间中，单击“检验”面板 >“测量”。

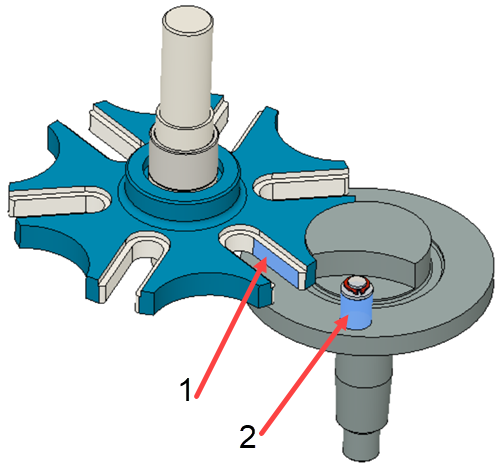

   2. 在图中选择标记为 1 的槽的面。
   3. 选择槽的平行面以查找距离。
   4. 请注意距离代表槽的宽度。销的直径必须小于此尺寸。
   5. 在“测量”对话框中单击“重新选择”。
   6. 在图中选择标记为 2 的销的直径。
   7. 请注意销的直径。

   销的直径小于槽的宽度，因此转子零部件不会在交叉零部件的槽中受约束。
