活动 1：使用“长方体”和“旋转”工具创建 T-Spline 造型

在本活动中，您将完成以下任务：

• 使用“长方体”工具创建 T-Spline 造型。
• 使用“旋转”工具创建 T-Spline 造型。

前提条件

• 基本培训 > 03 - 造型 > 03_Sculpting_Introduction.f3d

步骤

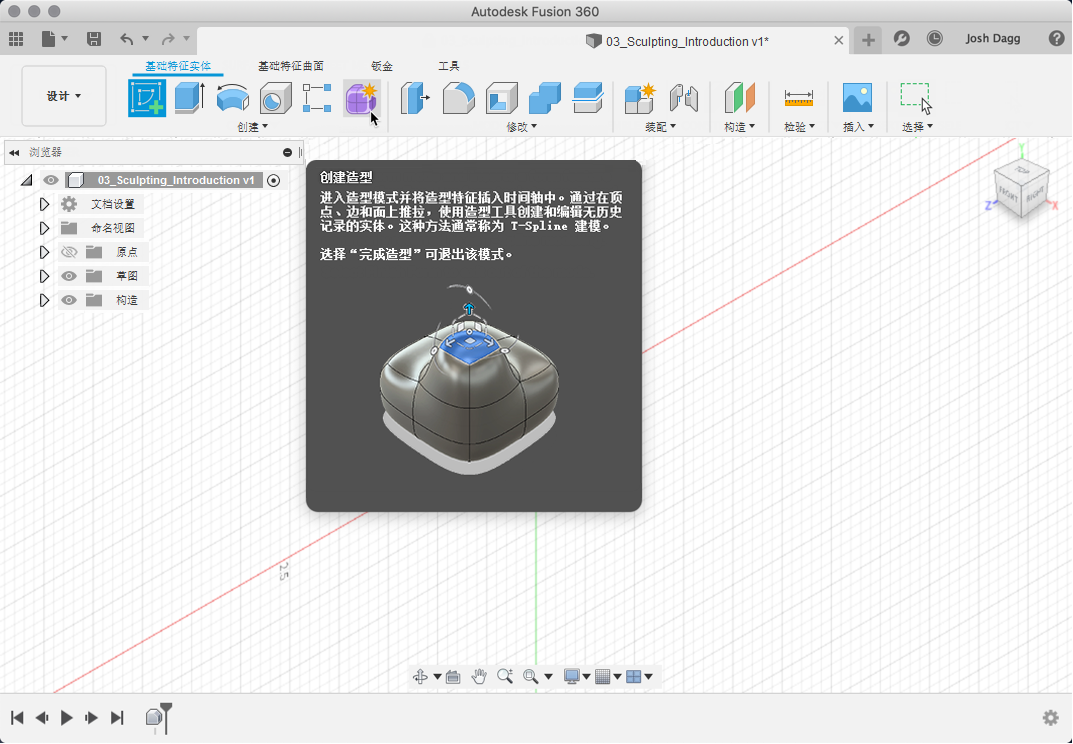

1. 在“设计”工作空间的“实体”选项卡上，选择“创建造型”以访问“造型”工具。

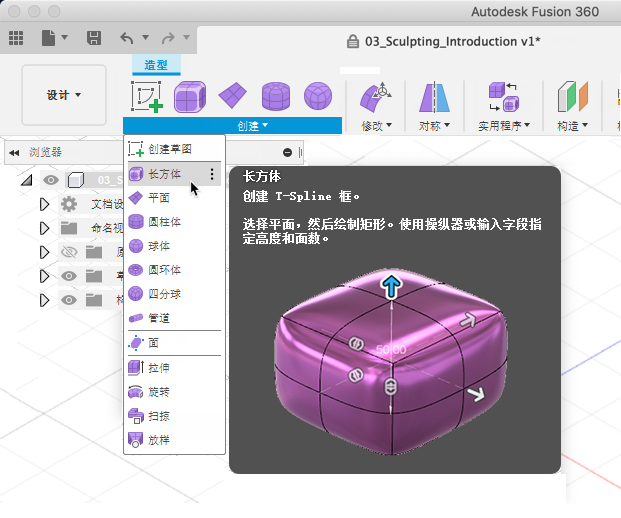

2. 选择“长方体”工具。

   1. 选择“创建”下拉菜单以展开工具列表。
   2. 选择“长方体”以创建 T-Spline 长方体。



3. 通过选择平面和原点并创建初始长方体来定位长方体。创建新基本体时，您首先需要指示要在其中进行构建的平面，然后输入基本要素的尺寸。

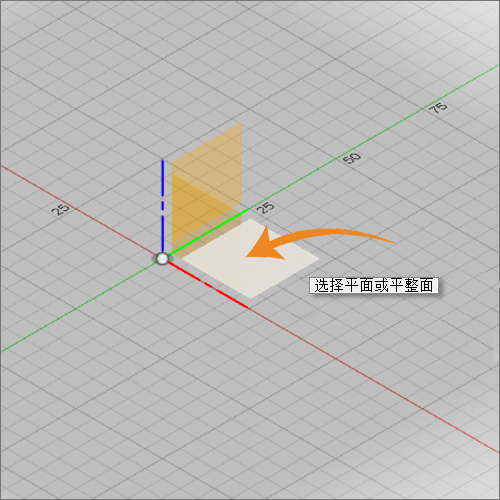

   1. 选择底部平面。



   2. 选择原点以指定长方体二维轮廓的中心点。

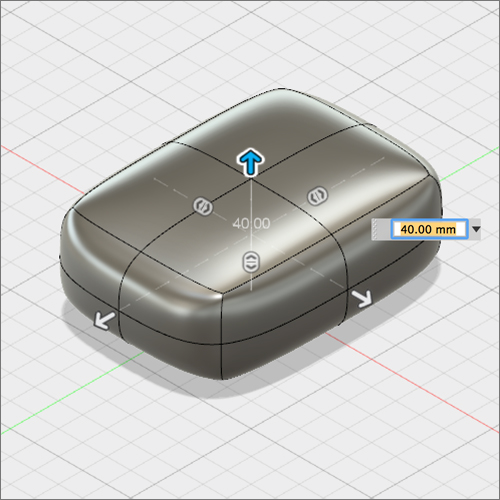

   3. 拖动鼠标并再次在该平面上单击以指定矩形的初始大小。



4. 将长方体的长度设置为 175 毫米，将长方体的宽度设置为 150 毫米，并将高度设置为 75 毫米。

   1. 在“长方体”对话框中，将长度设置为 175 毫米，并将宽度设置为 150 毫米
   2. 拖动箭头使其从长方体指向上方，并将高度设置为 75 毫米。

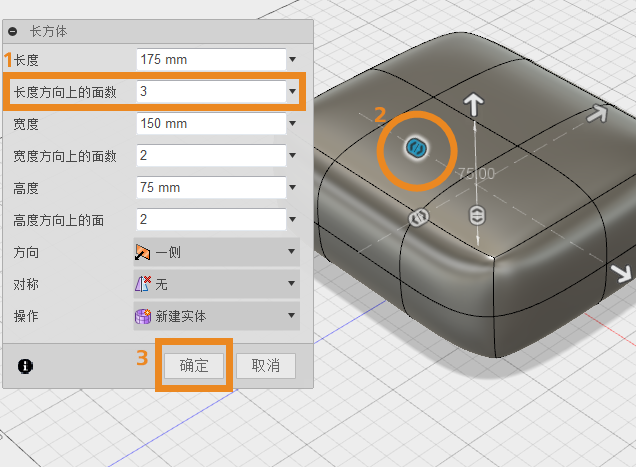

5. 将长度方向上的面数增加到 3，并将宽度方向上的面数增加到 3。

   1. 在“长方体”对话框中，将“长度方向上的面数”设置为 3。
   2. 若要设置宽度方向上的面数，请向上拖动长方体基本体上的双头箭头操纵器，直到它等于 3。
   3. 选择“确定”以完成“长方体”基本体设置。

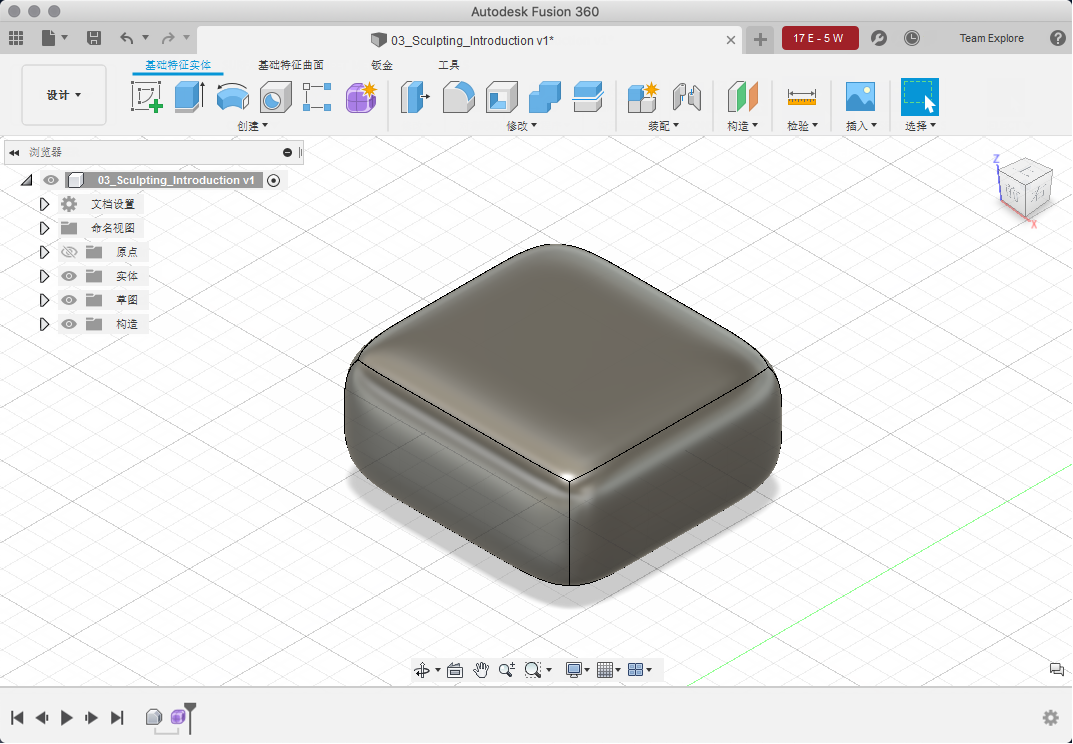

6. 若要指示您目前已完成创建 T-Spline 造型，请选择“造型”工具栏末端的“完成造型”以返回到“设计”工作空间的最高级别。

   T-Spline 长方体将转换为实体，并且您将返回到“设计”工作空间。

   注意：

   如果您创建闭合的 T-Spline 造型，则当您选择“完成造型”时，该造型将转换为实体。如果您创建开放的 T-Spline 造型，例如 T-Spline 平面，则当您选择“完成造型”时，该造型将转换为曲面体。

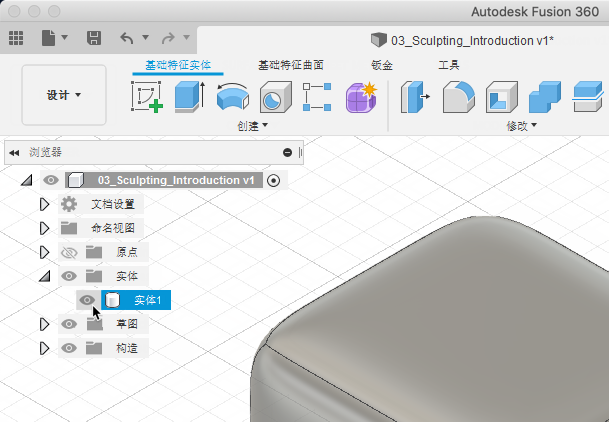

7. 关闭长方体造型的可见性，并打开“旋转”草图的可见性。

   1. 在“浏览器”中，选择“实体”文件夹旁边的下拉箭头。
   2. 选择 Body1 旁边的眼睛图标以关闭造型的可见性。



   3. 在“草图”文件夹中，选择“旋转”旁边的 眼睛图标 以打开草图的可见性。



8. 使用草图曲线作为输入来旋转 T-Spline。“旋转”工具通过绕固定的轴旋转二维几何图元来创建造型。

   1. 选择“创建造型”。
   2. 选择“创建”>“旋转”。
   3. 选择草图曲线以将其标识为要旋转的轮廓曲线。

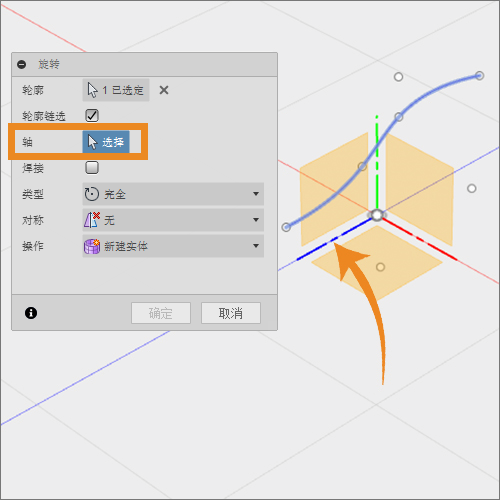

   4. 在对话框中，选择“轴”选择器以拾取要绕其旋转所绘制曲线的轴。

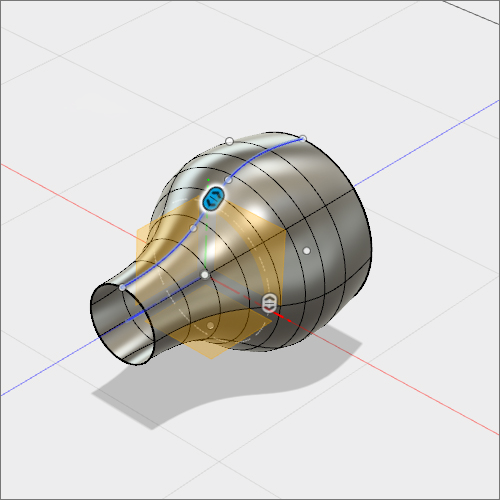

   5. 选择蓝色轴。T-Spline 造型将绕蓝色轴旋转 360 度。

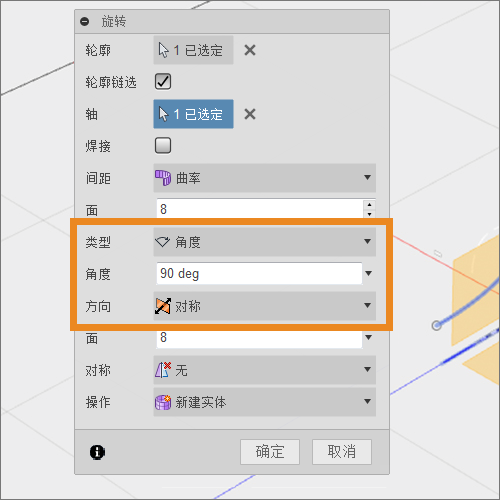

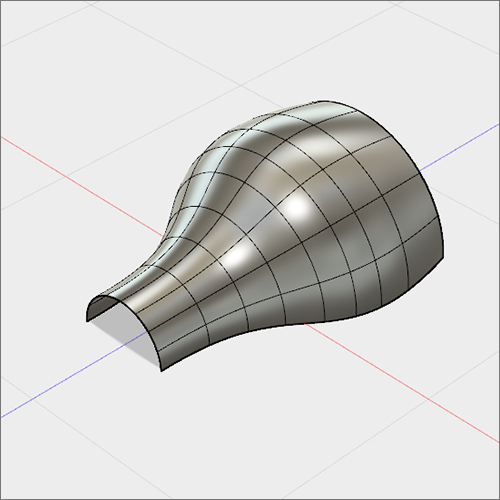

9. 将设置更改为 90 度和“对称”。

   1. 在“旋转”对话框中，将“类型”从“完全”更改为“角度”。



   2. 在“角度”字段中输入 90 度。
   3. 将“方向”从“一侧”更改为“对称”。



   4. 选择“确定”。
   5. 选择“完成造型”以返回到“模型”工作空间。

活动 1 概要

在本活动中，您将完成以下任务：

• 使用“长方体”工具创建 T-Spline 造型。
• 使用“旋转”工具创建 T-Spline 造型。
