具有方形横截面的钢柱。

案例描述

实心钢柱具有方形横截面，一端完全固定，而另一端可自由移动。该钢柱在自由端承受单元载荷。因此，得到的屈曲乘子等于临界屈曲载荷。所需结果是最低（基本）屈曲模式。

尺寸

• 横截面 = 25 mm x 25 mm
• 长度 = 1 m

分析类型

• 结构屈曲

网格参数

• 网格类型 = 实体，四面体
• 网格大小 = 8 mm，绝对
• 元素顺序 = 抛物线型

材料特性

• 弹性模量 = 2.1 x 105 MPa
• 泊松比 = 0.3

约束

• 完全固定（X、Y 和 Z）在底部（–Z 端）

载荷

• 在顶部（+Z 端）施加 1 N 的力

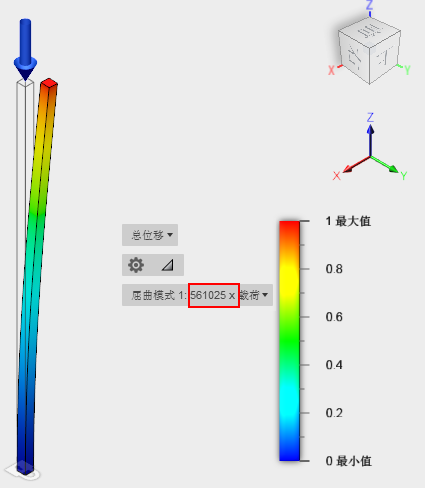

结果比较

模式 1 的临界屈曲载荷等于屈曲乘子乘以 1.0 N 的应用载荷。

	NAFEMS	Fusion	差异百分比
临界挫曲载荷，模式 1	16,867 N	16,881 N	0.083 %

参考

Timoshenko, S. 和 Gere, J. M.，弹性稳定性理论，第三版。纽约：McGraw-Hill Book Co., Inc.，1970 年。
