更改仿真结果图例最小值/最大值

可以修改图例的最小值和最大值以更改模型的着色。

根据分析类型以及结果查看器，有两种方法可以更改图例值上限和下限。

联机查看器

前提条件：您已运行静态应力、热、热应力、模态频率、结构屈曲、Fusion 注塑成型或电子冷却分析，并且有可供查看的结果。

使用关注范围滑块更改图例最小值/最大值。Fusion 会在所选最小值和最大值之间扩散全色范围，因此缩小范围会增加关注的值之间的对比度。

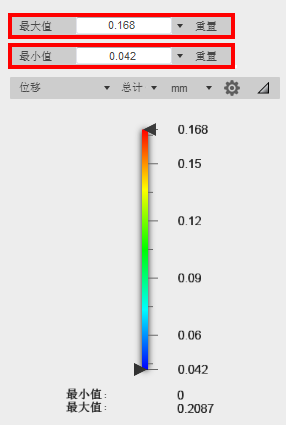

1. 在图例的顶部，向下拖动“最大值”滑块以降低上限值。您还可以在它旁边的框中键入新值。
2. 在图例的底部，向上拖动“最小值”滑块以提高下限值。您还可以在它旁边的框中键入新值。

旧版查看器

“图例最小值/最大值”命令可让您更改图例中所显示值的范围，以便您可以专注于问题区域或确定零件可能会在什么位置超出规格。

前提条件：您已运行运动仿真或形状优化分析，并且有可供查看的结果。

1. 单击 （“仿真”工作空间 >“结果”选项卡 >“结果工具”面板 >“最小/最大图例”）以打开“最小值/最大值”对话框。

2. 指定所需的最大值和最小值。

3. 单击“重置”以将值重置为默认状态。
