标注草图几何图元的尺寸

了解如何在 Fusion 中向激活草图中的几何图元添加尺寸标注。

“设计”>“草图”>“创建”>“草图尺寸”

创建尺寸标注

1. 在“设计”工作空间中，创建新草图或编辑现有草图以进入“草图”环境。
2. 在工具栏的“草图”上下文选项卡上，选择“创建”>“草图尺寸”。
3. 选择草图几何图元：
   • 单线、平行线或两个点会创建线性标注。
   • 非平行线会创建角度标注。
   • 圆会创建直径标注。
   • 圆弧会创建半径标注。
4. 定义尺寸标注的值：
   • 输入特定值。
   • 单击现有尺寸标注以将其作为参数进行参考。
   • 输入包含值、参数或两者混合的数学表达式。
5. 按 Enter 键以接受值或表达式。
6. 将鼠标指针从几何图元上移开，然后单击以放置尺寸标注。
7. 可选：重复步骤 2 到 3 以创建其他尺寸标注。
8. 按 Esc 键或启动其他工具。

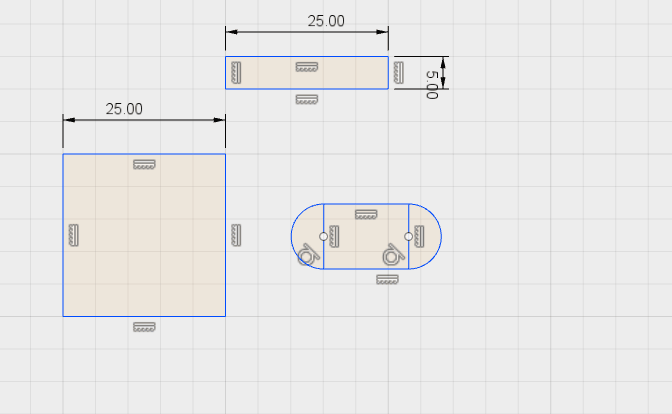

尺寸标注将显示在画布中。受尺寸标注约束的任何草图几何图元都会显示为黑色。

编辑尺寸标注

1. 双击标注。
2. 输入尺寸标注的新值或表达式。

将驱动尺寸标注转换为从动尺寸标注

1. 在要转换的尺寸标注上单击鼠标右键。
2. 选择“切换从动”。

系统即会将该尺寸标注转换为从动尺寸标注。如果表达式仅参考驱动尺寸标注，则它会转换为静态值，并且无法通过将尺寸标注切换回驱动来恢复。

将从动尺寸标注转换为驱动尺寸标注

1. 在要转换的尺寸标注上单击鼠标右键。
2. 选择“切换驱动”。

系统即会将该尺寸标注转换为驱动尺寸标注。

在其他尺寸标注中参考从动尺寸标注

1. 在激活的草图中，添加新尺寸标注或双击以编辑现有尺寸标注的值。
2. 参考从动尺寸标注：
   • 单击从动尺寸标注以直接参考它。
   • 输入包含从动尺寸标注的参数名称的表达式。
3. 按 Enter 键以完成值。

尺寸标注的计算值将会更新，以反映参考从动尺寸标注的值或表达式。

提示

• 在画布中放置尺寸标注之前，单击鼠标右键可访问其上下文选项。示例：
  • 半径或直径
  • 从动或驱动
  • 拾取圆/圆弧圆心或拾取圆/圆弧切线
• 在“浏览器”中，在草图上单击鼠标右键，然后选择“显示尺寸”，以便可以轻松参考其他草图中的尺寸。
• 在“参数”对话框中，还可以参考其他草图、造型特征和参数表达式中从动尺寸或驱动尺寸的参数名称。
