创建自适应树的步骤
创建自适应树或细节级别 (LOD) 树，在不影响性能的情况下让模型变得栩栩如生。
要提升对象性能，则使用细节级别 (LOD)。如果相机相隔距离更远，则使用较低的多边形计数将模型替换为其他版本。
要在三维建模应用程序中开始构建低多边形计数树，请使用包含两个多边形的平面，并具有要为纹理创建的树图像。

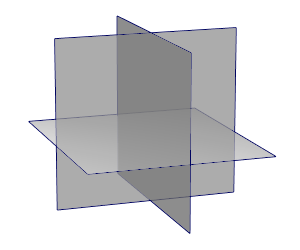

要确保从所有侧面都可以看到树，请使用第二个平面并将其旋转 90 度以获取侧视图，然后使用第三个平面以获取俯视图。
要通过单个图像为所有平面进行纹理操作，请使用 UV 映射将各个平面（从二维树图像）分离到纹理的不同位置。布置 UV 是创建三维对象表面的二维图像表示形式过程的第一步。
创建表示图像大小的较大的方形平面。

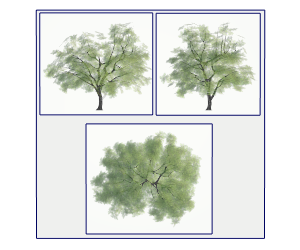

对于低多边形树的每个平面，创建原始树的副本，将其与相关平面分组到一起，并将这些组放入较大的平面内。
旋转组以反映平面方向，使得每个平面都平铺在大平面上。
选择包括大平面在内的所有平面，并指定平面 UV 投影以创建匹配的 UV 坐标。
创建正交相机，并将其放置在大平面的前面。缩放视图大小，以与大平面匹配。
隐藏所有平面，并渲染已选定“独立 Alpha”的原始树的图像，以将其用于纹理操作。
也可以渲染法线过程。不要将阴影用于渲染，以避免在 InfraWorks 中出现其他灯光方向。

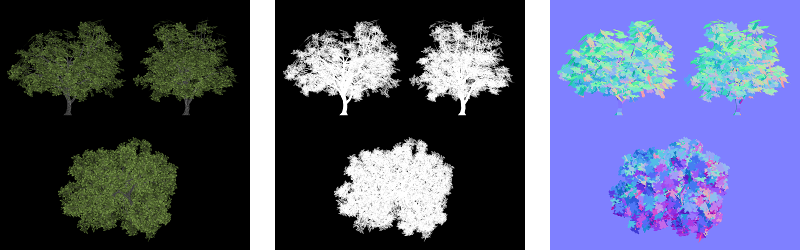

下图按从左到右的顺序依次显示了颜色纹理、Alpha 纹理和法线纹理。
- 取消隐藏平面，并指定材质。
将渲染的纹理用于材质的颜色和透明度通道。如果有法线纹理，则将其用于法线映射。
- 将组恢复到原始位置。
每个平面都有正面和背面，具体取决于其法线方向。在 InfraWorks 中，可以选择关闭背面的可见性。
- 要确保从两侧都可以看到平面，请创建其副本，并翻转法线方向。
可通过使用背面消隐或显示法线来控制面方向。
- 将各平面聚拢为单个对象，并将该对象输出为 FBX、OBJ 或 DAE 格式。
创建多个截面部分的步骤

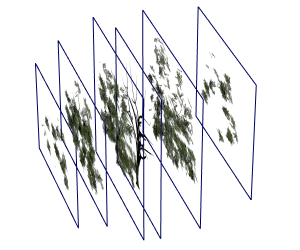

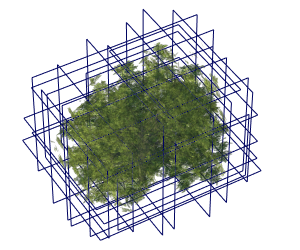

要创建透视深度更高的其他 LOD 版本，可以将树剪切成多个截面。
执行此操作的一种简单方法是将相机剪辑用于渲染。可以定义相机的远近距离，以便渲染的图像将仅包含该范围的内容。这样可以为树的正面、背面、左侧、右侧和顶部创建平面，并具有不同的深度区域。

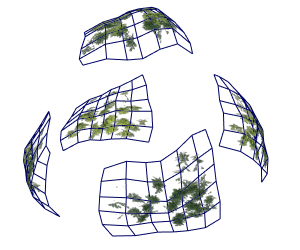

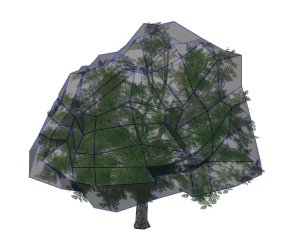

还可以对树的 shell 建模，并在外部使用它，以获得更好的形状。

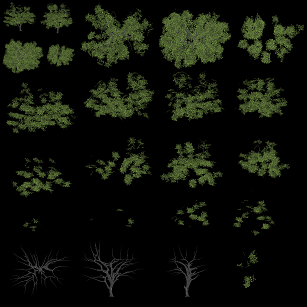

将树的所有侧面剪切成多个部分，以便可以像对平面那样使用 UV 映射和纹理操作。
访问您尝试过吗：植被？文章，了解如何使用植被提供 InfraWorks 项目的更完整愿景。
