添加或修改放坡区域的步骤

放坡区域与覆盖区域类似，用于确定进行开发的区域。当您在模型或方案中绘制放坡区域草图时，将展平绘制位置的地形曲面。放坡区域也可以用于向指定区域添加放坡样式。放坡样式允许您指定挖方坡度、挖方材质、填方坡度和填方材质的值。

绘制放坡区域的步骤

1. 单击“创建”“环境”（放坡区域）。

2. 在显示的“选择绘制样式”目录中单击放坡区域样式。

   注：

   • 如果要使用显示在“选择绘制样式”目录之外的放坡区域样式，您可以使用“样式选项板”创建和编辑放坡区域样式。有关详细信息，请参见关于编辑样式。
   • 绘制完放坡区域草图后，即可修改其样式。放坡区域样式位于“土地覆盖”样式目录的“材质样式”选项卡中，而放坡区域放坡样式位于“放坡”选项卡中。有关详细信息，请参见将样式应用于单个要素的步骤。

3. 在模型或方案中绘制放坡区域。

   注意：绘制放坡区域草图时，放坡区域会展平地形曲面。

操作	结果	视图
单击放坡区域的起点，然后再次单击每个角。双击以完成区域。	将用选定的放坡区域样式填充边界。

添加或修改放坡区域中的放坡的步骤

1. 选择所需的放坡区域，然后单击鼠标右键。

2. 单击“特性”。

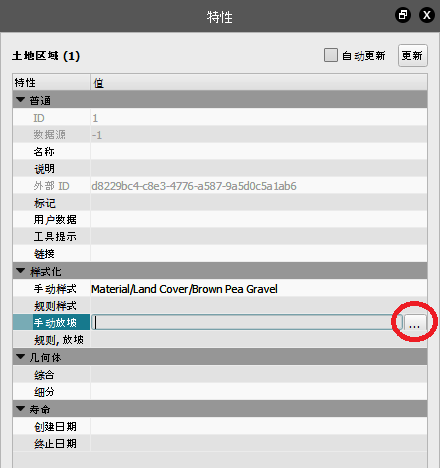

3. 单击“特性选项板”中的“手动放坡”字段，然后单击“浏览”按钮。



4. 从显示的对话框中选择放坡样式，然后单击“确定”。

5. 单击“特性选项板”中的“更新”。

   或者，您可以将样式应用到放坡区域，方法是将该样式从“样式选项板”拖放到所需的放坡区域上。

其他信息

放坡区域是模型管理器中的曲面图层，它们的相关信息将显示在特性选项板中。放坡区域的数量，以及方案管理器的“放坡区域”部分中显示的信息（例如面积）。
