参数化模型 -“UI 外观”选项卡参考

UI 外观：在“样式选项板”的“参数化模型”选项卡中添加或修改参数化桥梁组件、隧道线段或道路装饰时，可以使用“配置参数化模型”对话框的“UI 外观”选项卡自定义参数化组件属性在“堆栈”中的显示方式。

优先级：使用“设置优先级”向上/向下箭头，可确定关键尺寸从上到下的顺序，它们将作为选定参数化组件的属性显示在“堆栈”中。通常，您将使用“优先级”字段与“组名称”字段，以便可以对“堆栈”中的属性进行分类来满足项目需求。

名称：参数化组件的每个尺寸的名称由使用 Autodesk Inventor 的基础设施零件造型工具插件创建 .IPT 参数化模型文件或 .IAM 参数化部件文件时指定给每个关键尺寸的名称定义。此处还列出了重新拟合参数。通过双击名称字段并输入新的文字值，可以修改名称特性以供您自己参考。

标签：关键尺寸的标签值表示已指定给“堆栈”中相应属性的名称。例如，在标签列中将“BottomColumnWidth”更改为“Width”时，在“堆栈”中“BottomColumnWidth”的显示将更新为指示“Width”。

• 用户界面外观标签：![] (../images/ill_label.png)
• 相应堆叠标签：![] (../images/ill_label_in_stack.png)

工具提示：您可以为参数化组件的每个关键尺寸创建自己的自定义工具提示。当您将光标悬停在“堆栈”中对应属性的名称上时，将显示这些工具提示。

• 用户界面外观工具提示：
• 相应堆叠工具提示：

可见：选中此框，可使此行的关键尺寸作为选定参数化组件的属性在“堆栈”中可见。

可编辑：选中此框，可使此行的关键尺寸作为选定参数化组件的属性在“堆栈”中可编辑。如果取消选择此选项，属性值在“堆栈”中为只读。如果关键尺寸不应在“堆栈”中修改，这可能会很有用。例如，参数化桥墩组件的 PierHeight 由道路内桥梁的高度确定。在“堆栈”中修改 PierHeight 实际上不会引起画布内桥墩高度发生变化。

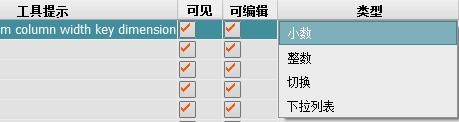

类型：双击“类型”值可以查看可用的选项。“类型”用于控制将作为选定关键尺寸属性显示在“堆栈”中的允许值。

最小值：输入最小数值，可对选定关键尺寸强制执行最小值。

最大值：输入最大数值，以便对选定关键尺寸强制执行最大值。

组名称：双击“组名称”值，并输入文字以定义关键尺寸属性在“堆栈”中的显示位置。通常，您将使用“优先级”字段与“组名称”字段，以便可以对“堆栈”中的属性进行分类来满足项目需求。例如，使用“组名称”和“优先级”字段，可将“堆栈”中桥墩参数化组件的关键尺寸分为“常规”、“列”和“墩帽”属性这三类，如下所示。

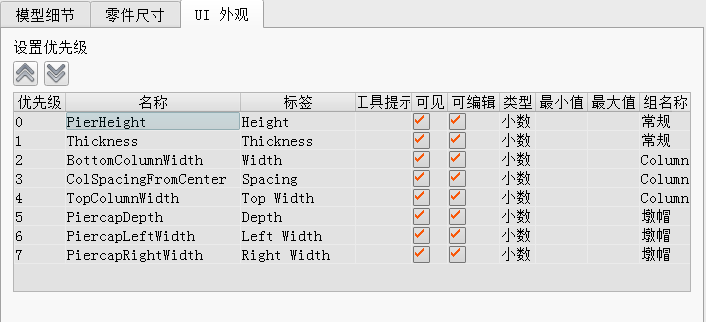

UI 外观关键尺寸配置：

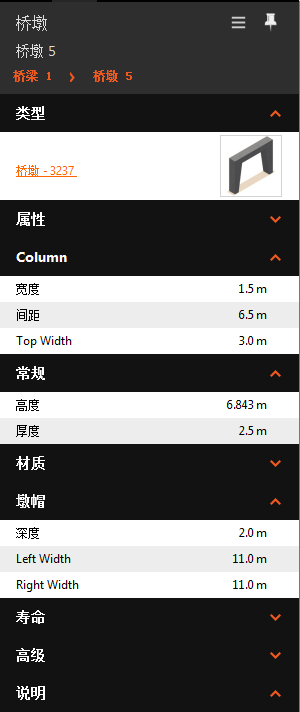

属性相应的堆栈类别：
