修改桥台属性的步骤

在参数化桥台样式的目录中为桥梁选择桥台样式并编辑桥台属性。

1. 选择桥台。

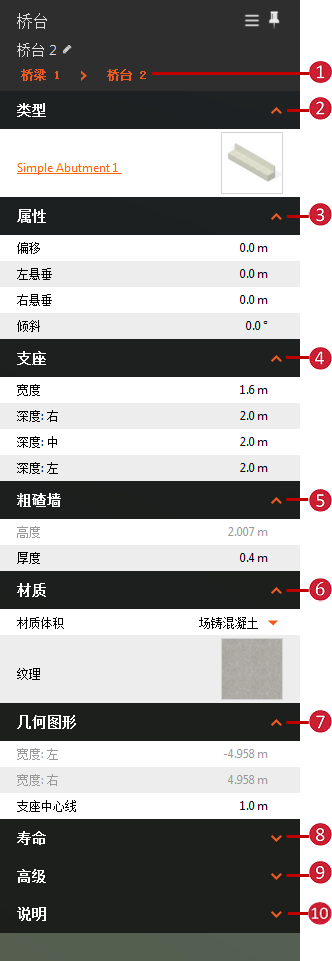

2. 可用属性取决于桥台组件样式。选定桥台的大部分属性可在堆栈中进行编辑。

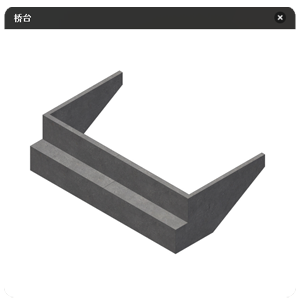

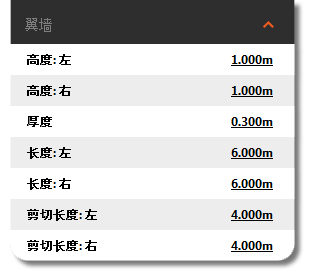

单击桥台名称以查看桥梁中的所有桥台，或选择其他桥台。 类型 选择橙色桥台组件样式名称，以在目录中选择另一个参数化桥台组件样式。双击新样式以将其应用到选定的桥台。 注意：堆栈中的“翼墙”样式桥台具有其他可编辑特性： 单击“桥台”面板中的缩略图，查看当前桥台样式更详细的视图（“翼墙”桥台样式如下图所示）。 属性（取决于桥台组件样式） 修改倾斜和偏移。 为简单的桥台样式修改悬挑值。 为翼墙桥台样式修改方位角。 支座 修改支座深度和宽度。 粗碴墙 粗碴墙高度表示位于桥台支座中间的粗碴墙的高度。 修改粗碴墙厚度。 材质 展开下拉菜单以更改体积材质。在预制混凝土、场铸混凝土、结构钢或其他体积材质之间进行选择。 单击纹理缩略图以查看可用桥台纹理样式的目录。双击新的纹理样式以将其应用到选定的桥台。这些样式存储在“材质/桥梁”样式目录中。 几何图元 修改支座中心线。 桥墩宽度取决于桥梁的桥面宽度。 如果想要使用模型时间，请添加“创建日期”和“终止日期”值。 将数据源特性映射到选定的桥台，同时添加链接或工具提示。请参见：关于创建链接、工具提示和水印。 （可选）添加描述。
