修改桥面横截面的步骤
查看和修改桥面切片以控制桥梁中桥面横截面的绝对或相对位置，并修改桥面截面尺寸。可以在画布内添加、删除或偏移桥面横截面。
将超高应用到组件道路时，该组件内的任何桥梁也都将应用超高。这意味着桥面将倾斜以匹配道路的超高。然后，可以在“堆栈”中检查并修改超高桥面横截面。如果超高道路段延伸到桥梁，将在桥面上标记超高临界桩号。
选择桥梁。桥梁的属性将显示在“堆栈”中。
最佳做法是倾斜您的视图，直到您可以看到桥梁大梁为止，然后单击某一大梁。这将选择桥梁。
显示或隐藏桥梁组件以查看更佳的桥面视图。
单击桥面以将其选中。桥面的属性将显示在“堆栈”中。
每个桥面横截面都由沿着桥面的长度在特定点与桥面相交的蓝色切片 Gizmo 标记。每个切片 Gizmo 都表示桥面几何图形的更改。

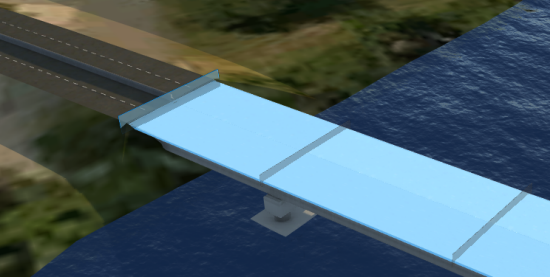

注意：如果超高道路段延伸到桥梁，还将使用灰色切片小控件在桥面上标记超高临界桩号。灰色切片 Gizmo 是只读的，不可选择。

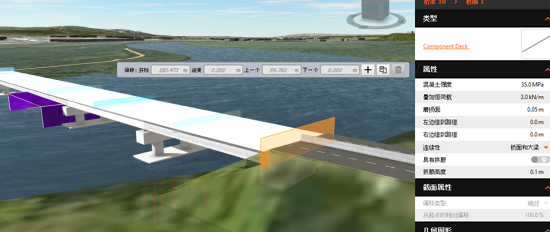

单击蓝色切片 Gizmo 以选择该桥面横截面。选定的切片 Gizmo 将变为橙色。
截面属性将在所选桥面截面的“堆栈”中显示。在“堆栈”中将光标悬停每个字段上方，获取更详细的工具提示。
若要修改桥面横截面的位置，请单击某个切片并沿着桥面将其拖动到其他位置，然后再次单击以放置它。
也可以在小工具栏中输入精确值。
使用小工具栏可以添加、复制或删除横截面。
添加横截面：单击
，并使用显示的橙色切片小控件放置新的横截面。添加横截面将在放置它的位置处内插桥面几何图形的尺寸。
复制横截面：单击
以复制选定的横截面，然后使用显示的橙色切片小控件放置复制的横截面。复制的截面将使用原始桥面横截面几何图形的尺寸。
删除横截面：选择某一横截面，然后单击
以将其删除。
您可以使用“横截面查看器”来检查超高道路组件的坡度，但桥梁组件在“横截面查看器”中不可见。请参见检查超高道路、桥面、相交和转弯区域的步骤。
