通用桥台参数

以下参数值适用于所有桥台零件。尺寸集确定桥台的位置和定位。

纵向放置

以下通用参数可用于沿道路路线定位桥台。

参数说明	内容参数	参数值	InfraWorks 集/读取	Inventor	Revit
从原点到粗碴墙背面的距离	OriginToBBW	粗碴墙背面到零件原点的距离。正值表示位于粗碴墙背面的前面；负值表示位于后面。	是/否	否	是
粗碴墙高度	BallastWallHeight	粗碴墙底部到顶部的距离。	是/是	否	否
粗碴墙厚度	BallastWallThickness	粗碴墙背面到正面的距离。	是/否	否	是
* 支座中心线到粗碴墙背面的距离	CLBearingToBBW	从粗碴墙背面到支座线的距离。	是/否	否	是
* 底座宽度	SeatWidth	从粗碴墙背面到底座正面的距离。	是/否	否	是

注意：单星号“*”表示参数是必需的几何图形参数，并且在 Autodesk Inventor 中已标记为“关键”参数。

纵向放置尺寸

当前 InfraWorks 根据桥台上方的路线坡率设置两个纵向坡度。这些是不可配置的。

参数说明	内容参数	参数值	InfraWorks 集/读取	Inventor	Revit
纵向坡度	LongitudinalSlope	粗碴墙顶部高程的角度。当在桥台的正方向上增加时，该值为正。	否/是	否	否
底座纵向坡度	SeatLongiSlope	底座顶部高程的角度。当在底座的正方向上减小时，该值为正。	否/是	否	是

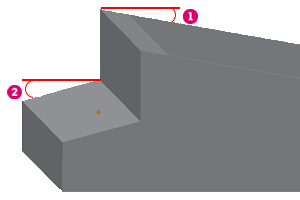

纵向坡度尺寸

LongitudinalSlope

SeatLongSlope

在图中，正方向是从右到左。当底座顶部高程在正方向上减小时，SeatLongiSlope 为正。

垂直放置参数可垂直对齐桥台并允许通过偏移进行手动优化。

参数说明	内容参数	参数值	InfraWorks 集/读取	Inventor	Revit
按曲面与支座匹配	MatchBySurfaceToBearings	在桥面、大梁和支座下垂直对齐桥台的方法。“True”或“False”（有关详细信息，请参见下文）。	是/否	否	是
粗碴墙顶部垂直偏移	BallastWallTopVerticalOffset	按此距离向上（正）或向下（负）调整粗碴墙。	是/否	否	是
自底座顶部的垂直偏移	SeatTopVerticalOffset	按此距离向上（正）或向下（负）调整底座。	是/是	否	是

当 MatchBySurfaceToBearings 设置为“True”时，桥台与接触桥面底部的粗碴墙网格和接触支座底部的底座网格对齐。这是更精确的方法。

当 MatchBySurfaceToBearings 设置为“False”时，将确定 2 个平面：一个在原点左侧，一个在右侧。粗碴墙平面对齐以接触桥面底部。底座平面对齐以接触支座底部。此方法速度较快，但不太精确。

注意：对于基于坡度的桥台，原点必须位于粗碴墙前侧顶部的高程处，粗碴墙与路线相交的位置。对于基于偏移的桥台，原点必须位于底座顶部的高程处，位于粗碴墙前部和路线的交点处，以及SeatOffset。

InfraWorks 会基于桥台处桥面的左侧和右侧宽度以及悬垂来计算 LeftWidth 和 RightWidth。

参数说明	内容参数	参数值	InfraWorks 集/读取	Inventor	Revit
* 左侧宽度	LeftWidth	桥台原点到其左侧边缘的距离。	否/是	否	否
* 右侧宽度	RightWidth	桥台原点到其右侧边缘的距离。	否/是	否	否

注意：单星号“*”表示参数是必需的几何图形参数，并且在 Autodesk Inventor 中已标记为“关键”参数。

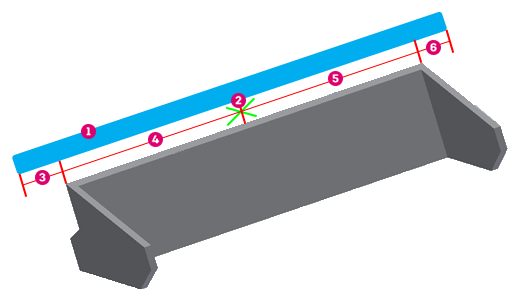

横向宽度尺寸

悬垂可以从桥面边缘横向偏移桥台边缘。正悬垂值可将桥台边缘向外移动，负值可将桥台边缘向内移动。

桥面宽度和悬垂是垂直于路线测量的。桥台左侧和右侧宽度是沿桥台的偏斜线测量的。因此，按以下公式计算起点桥台：

对于终点桥台，桥面左侧和右侧是相对的桥台左侧和右侧：

对于直线路线，这些方程式是正确的，但对于曲线路线，这些方程式不太精确。

参数说明	内容参数	参数值	InfraWorks 集/读取	Inventor	Revit
* 倾斜	倾斜	桥台绕道路坐标系的 Z 轴逆时针旋转的角度。	是/否	否	否

注意：单星号“*”表示参数是必需的几何图形参数，并且在 Autodesk Inventor 中已标记为“关键”参数。

倾斜向下传递到零件。InfraWorks 工厂桥台零件使用倾斜，通过按倾斜角度剪切零件来保持翼墙与路线平行。
