拉伸隧道参数参考
拉伸的隧道区域是通过其切片之间的拉伸创建的。两个宽度参数可用于调整。
| 参数说明 | 内容参数 | 参数值 | InfraWorks 集/读取 | Inventor | Revit |
|---|---|---|---|---|---|
| 左侧宽度 | LeftWidth | 从路线到道路左边缘的距离。 | 否/是 | 否 | 不适用 |
| 右侧宽度 | RightWidth | 从路线到道路右边缘的距离。 | 否/是 | 否 | 不适用 |
隧道线段放置
拉伸隧道区域原点由横向、纵向和垂直尺寸定义。
横向和纵向尺寸。隧道线段原点的每个截面都与道路路线对齐。在任一道路边缘更改方向的点处创建截面。这样，隧道边缘便可跟随道路边缘，而无需手动放置。

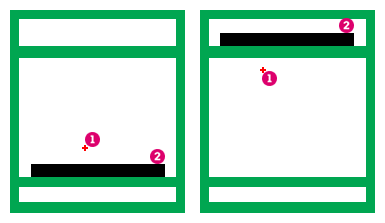

垂直尺寸。每个隧道线段横截面都考虑最靠近原点的顶部曲面，然后放置该曲面，使其与道路底部对齐。这些计算的目标是让道路位于隧道提供的曲面上，如以下两个横截面示例所示。
 隧道横截面原点 |
 道路 |
