拉伸大梁参数
拉伸大梁从横截面拉伸其几何图形。
| 参数说明 | 内容参数 | 参数值 | InfraWorks 集/读取 | Inventor | Revit |
|---|---|---|---|---|---|
| 左下翼缘坡度（以百分比表示） | LeftBotFlangeSlopeInPercentage | 左下翼缘的坡度（以百分比表示）。 | 否/是 | 否 | 不适用 |
| 左桥面坡度（以百分比表示） | LeftDeckSlopeInPercentage | 路线左侧桥面的坡度（以百分比表示）。 | 否/是 | 否 | 不适用 |
| 将大梁底部坡度与桥面坡度匹配 | MatchGirderBotSlopesToDeckSlopes | 确定大梁底部与桥面坡度的横向对齐方式。“True”或“False”。 | 是/否 | 否 | 不适用 |
| 将大梁顶部坡度与桥面坡度匹配 | MatchGirderTopSlopesToDeckSlopes | 确定大梁顶部与桥面坡度的横向对齐方式。“True”或“False”。 | 是/否 | 否 | 不适用 |
| 右下方翼缘坡度（以百分比表示） | RightBotFlangeSlopeInPercentage | 右下方翼缘的坡度（以百分比表示）。 | 否/是 | 否 | 不适用 |
| 右桥面坡度（以百分比表示） | RightDeckSlopeInPercentage | 路线右侧桥面的坡度（以百分比表示）。 | 否/是 | 否 | 不适用 |
拉伸大梁放置
拉伸大梁原点由横向尺寸和垂直尺寸定义。
- 横向尺寸。使用自路线的起点和终点横向偏移来实现大梁放置。大梁原点与此位置对齐。
- 垂直尺寸。大梁原点可以位于任意高程处（或大梁坐标系中的 Y 值）。大梁垂直匹配到上方的桥面、其支座或下方的支撑。
拉伸大梁横向坡度
MatchGirderTopSlopesToDeckSlopes 还有助于确定大梁如何与桥面横向对齐。在下图中，左侧的大梁设置为“True”，而右侧的大梁设置为“False”。
当设置为“True”时，将考虑路线左侧和右侧的桥面下侧的横向坡度部分。然后，根据大梁横向偏移为负、0 或正的位置设置截面尺寸。
| 尺寸 | 横向偏移 | 设置为桥面下侧坡度 |
|---|---|---|
| LeftDeckSlopeInPercentage | 负值 | 左 |
| LeftDeckSlopeInPercentage | 0 | 左 |
| LeftDeckSlopeInPercentage | 正值 | 右 |
| RightDeckSlopeInPercentage | 负值 | 左 |
| RightDeckSlopeInPercentage | 0 | 右 |
| RightDeckSlopeInPercentage | 正值 | 右 |
如果大梁位于路线的左侧或右侧，则整个顶部可以倾斜以匹配桥面的左侧或右侧坡度。

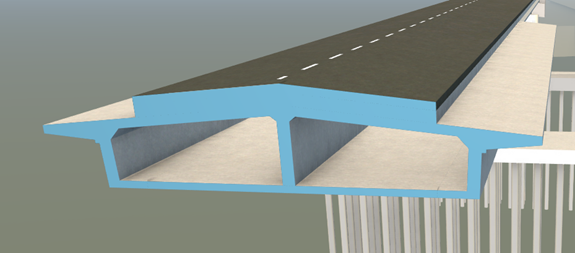

下图显示了横向偏移为 0 的大梁
同样，当 MatchGirderBotSlopesToDeckSlopes 为“True”时，LeftBotFlangeSlopeInPercentage 和 RightBotFlangeSlopeInPercentage 的设置方式与顶部坡度相同。
注意：如果 MatchGirderTopSlopesToDeckSlopes 为“False”，则 MatchGirderBotSlopesToDeckSlopes 将被视为“False”，而不管其值如何。
