三维大梁参数
三维大梁使用完整零件，而不是提取的横截面。
| 参数说明 | 内容参数 | 参数值 | InfraWorks 集/读取 | Inventor | Revit |
|---|---|---|---|---|---|
| * 起点处深度 | Depth1 | 大梁起点位置处的顶部到底部的距离。 | 是/否 | 否 | 不适用 |
| * 终点处深度 | Depth2 | 大梁终点位置处的顶部到底部的距离。 | 是/否 | 否 | 不适用 |
| 起点处左侧桥面宽度 | LeftDeckWidth1 | 大梁起点处其原点与左侧大梁原点之间的距离。如果大梁在最左侧，则它是其原点与桥面左边缘之间的距离。 | 否/是 | 否 | 不适用 |
| 终点处左侧桥面宽度 | LeftDeckWidth2 | 大梁终点处其原点与左侧大梁原点之间的距离。如果大梁在最左侧，则它是其原点与桥面左边缘之间的距离。 | 否/是 | 否 | 不适用 |
| 起点处左下坡度（以百分比表示） | LeftBottomSlopeInPercentage1 | 起点位置处左下翼缘的坡度（以百分比表示）。 | 否/是 | 否 | 不适用 |
| 终点处左下坡度（以百分比表示） | LeftBottomSlopeInPercentage2 | 终点位置处左下翼缘的坡度（以百分比表示）。 | 否/是 | 否 | 不适用 |
| 起点处左侧桥面坡度（以百分比表示） | LeftDeckSlopeInPercentage1 | 起点位置处路线左侧桥面的坡度（以百分比表示）。 | 否/是 | 否 | 不适用 |
| 终点处左侧桥面坡度（以百分比表示） | LeftDeckSlopeInPercentage2 | 终点位置处路线左侧桥面的坡度（以百分比表示）。 | 否/是 | 否 | 不适用 |
| 将大梁底部坡度与桥面坡度匹配 | MatchGirderBotSlopesToDeckSlopes | 确定大梁底部与桥面坡度的横向对齐方式。“True”或“False”。 | 是/否 | 否 | 不适用 |
| 将大梁顶部坡度与桥面坡度匹配 | MatchGirderTopSlopesToDeckSlopes | 确定大梁顶部与桥面坡度的横向对齐方式。“True”或“False”。 | 是/否 | 否 | 不适用 |
| 起点处右下坡度（以百分比表示） | RightBottomSlopeInPercentage1 | 起点位置处右下翼缘的坡度（以百分比表示）。 | 否/是 | 否 | 不适用 |
| 终点处右下坡度（以百分比表示） | RightBottomSlopeInPercentage2 | 终点位置处右下翼缘的坡度（以百分比表示）。 | 否/是 | 否 | 不适用 |
| 起点处右侧桥面坡度（以百分比表示） | RightDeckSlopeInPercentage1 | 起点位置处路线右侧桥面的坡度（以百分比表示）。 | 否/是 | 否 | 不适用 |
| 终点处右侧桥面坡度（以百分比表示） | RightDeckSlopeInPercentage2 | 终点位置处路线右侧桥面的坡度（以百分比表示）。 | 否/是 | 否 | 不适用 |
| 起点处右侧桥面宽度 | RightDeckWidth1 | 大梁起点处其原点与右侧大梁原点之间的距离。如果大梁在最右侧，则它是其原点与桥面右边缘之间的距离。 | 否/是 | 否 | 不适用 |
| 终点处右侧桥面宽度 | RightDeckWidth2 | 大梁终点处其原点与右侧大梁原点之间的距离。如果大梁在最右侧，则它是其原点与桥面右边缘之间的距离。 | 否/是 | 否 | 不适用 |
| * 线段长度 | SegmentLength | 大梁在其开始位置和结束位置之间需要安置的长度。 | 否/是 | 否 | 不适用 |
| * 起点处倾斜 | Skew1 | 在大梁起点处应用的水平倾斜。 | 否/是 | 否 | 不适用 |
| * 终点处倾斜 | Skew2 | 在大梁终点处应用的水平倾斜。 | 否/是 | 否 | 不适用 |
| * 起点处垂直坡度 | VerticalSlope1FromPerp | 在大梁起点处应用的垂直倾斜。 | 否/是 | 否 | 不适用 |
| * 终点处垂直坡度 | VerticalSlope2FromPerp | 在大梁终点处应用的垂直倾斜。 | 否/是 | 否 | 不适用 |
三维大梁放置
三维大梁原点由横向、纵向和垂直尺寸定义。
横向和纵向尺寸。三维大梁的起点位置由其起点桩号和沿路线的横向偏移确定。原点与此位置对齐。因此，在设计时，大梁的原点必须位于大梁零件的起点处。
垂直尺寸。大梁原点可以位于任意高程处（或大梁坐标系中的 Y 值）。大梁垂直匹配到上方的桥面、其支座或下方的支撑。
三维大梁宽度

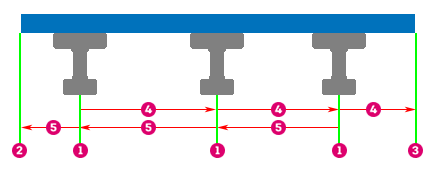

指定大梁宽度时，相邻大梁的参数在从左到右的距离上共享相同的宽度，如下图所示。
 大梁原点 |
 RightDeckWidth1 |
 左桥面边缘 |
 LeftDeckWidth1 |
 右桥面边缘 |
如果大梁是支撑桥面的唯一大梁，则这些尺寸可以使大梁与大梁起点和终点处的桥面具有相同的宽度。
三维大梁横向坡度
MatchGirderTopSlopesToDeckSlopes 还有助于确定大梁如何与桥面横向对齐。在下图中，左侧的大梁设置为“True”，而右侧的大梁设置为“False”。
当设置为“True”时，将考虑路线左侧和右侧的桥面下侧的横向坡度部分。然后，根据大梁横向偏移为负、0 或正的位置设置截面尺寸。
| 尺寸 | 横向偏移 | 设置为桥面下侧坡度 |
|---|---|---|
| LeftDeckSlopeInPercentage1 | 负值 | 左 |
| LeftDeckSlopeInPercentage1 | 0 | 左 |
| LeftDeckSlopeInPercentage1 | 正值 | 右 |
| LeftDeckSlopeInPercentage2 | 负值 | 左 |
| LeftDeckSlopeInPercentage2 | 0 | 左 |
| LeftDeckSlopeInPercentage2 | 正值 | 右 |
| RightDeckSlopeInPercentage1 | 负值 | 左 |
| RightDeckSlopeInPercentage1 | 0 | 右 |
| RightDeckSlopeInPercentage1 | 正值 | 右 |
| RightDeckSlopeInPercentage2 | 负值 | 左 |
| RightDeckSlopeInPercentage2 | 0 | 右 |
| RightDeckSlopeInPercentage2 | 正值 | 右 |
如果大梁位于路线的左侧或右侧，则整个顶部可以倾斜以匹配桥面的左侧或右侧坡度。
同样，当 MatchGirderBotSlopesToDeckSlopes 为“True”时，LeftBotFlangeSlopeInPercentage1、LeftBotFlangeSlopeInPercentage2、RightBotFlangeSlopeInPercentage1 和 RightBotFlangeSlopeInPercentage2 的设置方式与顶部坡度相同。
结束角度倾斜
为了与其他桥梁要素正确拟合，大梁起始面和结束面必须水平倾斜以便与支撑对齐（也可能会倾斜）。它还必须垂直倾斜，以便与路线垂直。这些角度是使用 Skew1、Skew2、VerticalSlope1FromPerp 和 VerticalSlope2FromPerp 计算的，并转换为大梁的坐标系。
