在 Autodesk Civil 3D 中打开 InfraWorks 模型数据

对于已在本地安装 InfraWorks 的 Autodesk Civil 3D 用户，可以直接在 Civil 3D 中打开 InfraWorks 模型。Autodesk Civil 3D 用户还可以通过参照从 InfraWorks 模型导出的 IMX 文件，将 InfraWorks 模型数据导入 Autodesk Civil 3D。

1. 在 InfraWorks 模型中创建概念设计。

2. 关闭模型，然后再将其在 Autodesk Civil 3D 中打开。 注意：如果您在 Autodesk Civil 3D 中打开模型（下一步），当您关闭模型时，它将打开您正在显示的任何方案或主方案。

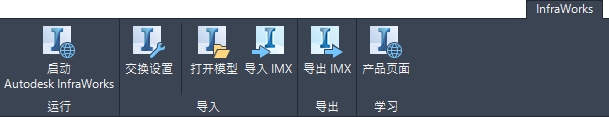

3. 打开 Autodesk Civil 3D，然后在“Autodesk InfraWorks”选项卡上单击“打开模型”或“导入 IMX”。



4. 在“打开 InfraWorks 模型”对话框中单击 。指定要打开的 InfraWorks 模型。可以通过选择 SQLITE 文件来选择本地 InfraWorks 模型，也可以选择从 InfraWorks 导出的 IMX 文件。 注意：若要将 InfraWorks 模型数据导出为 IMX 以在 Autodesk Civil 3D 中使用，只需按照常规 IMX 导出说明操作，然后关闭 InfraWorks。

5. 如果 Autodesk Civil 3D 图形坐标系显示为（在选择并打开 InfraWorks 数据源后），请指定一个坐标系。Autodesk Civil 3D 不支持使用经纬度坐标的坐标系。 注意：在准备与 Autodesk Civil 3D 交换模型数据时，我们建议 InfraWorks 用户遵循关于在 Autodesk Civil 3D 和 Autodesk InfraWorks 之间交换数据中“坐标系和单位”部分所述的指导原则。

6. 如果您在步骤 4 中选择了 InfraWorks SQLITE 文件，您可以使用整个 InfraWorks 模型范围或指定更精确的关注区域。

   • 单击“InfraWorks 模型的范围”打开整个模型。
   • 单击“关注区域”，然后单击“选择区域”。此选项用于在 Autodesk Civil 3D 图形中显示联机地图数据，以便您可以选择地图中的某个区域。选择地图的某个区域时，形成选择窗口的矩形会充当要导入 Autodesk Civil 3D 的曲面的边界。选择窗口内部或与选择窗口交叉的其他对象（例如道路）将完整地导入 Autodesk Civil 3D。
   提示：使用“关注区域”选项可限制可能导致命令处理速度加快的已导入的区域。

7. 指定所需的对象设置。 对象设置文件指定将哪些类型的 InfraWorks 模型对象导入 Autodesk Civil 3D，并为这些对象指定设置。您可以设置多个文件以处理不同的场景。有关详细信息，请参见“配置 Autodesk InfraWorks - Autodesk Civil 3D 交换设置”。

8. 单击“打开模型”。 将 InfraWorks 模型数据导入 Autodesk Civil 3D 时，Autodesk Civil 3D 将对 InfraWorks 模型对象执行转换。

   InfraWorks 模型对象	变成... Autodesk Civil 3D 图形对象
   地形	三角网曲面
   规划实用程序	管网（未定义）
   规划道路	路线
   组件道路	路线、地面纵断面
   交叉口	加铺转角路线交叉口
   环形交叉口	具有路线和地面纵断面的环形交叉口。有关详细信息，请参见“将 InfraWorks 环形交叉口导入 Autodesk Civil 3D”。
   桥梁	三维实体（单个桥梁组件是独立的图元）
   排水管网	管网（排水）
   覆盖区域	三维多段线
   水域	三维多段线

   注意：有关详细信息，请参见“关于在 Autodesk Civil 3D 和 Autodesk InfraWorks 之间交换数据”。
