关于使用样式来显示 Autodesk Civil 3D 的路线和道路数据

在将 Autodesk Civil 3D 路线、纵断面和道路数据导入 InfraWorks 模型后，InfraWorks 使用中心线路线和纵断面数据定义组件道路，使用道路和覆盖区域样式显示中心线和对应道路链接样式的区域。

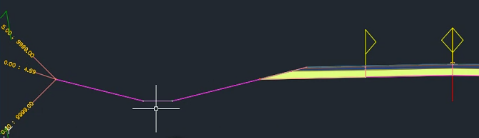

Civil 3D 图形中显示其链接的道路部件

• 光标位于用于标记表示路边沟渠底部链接的平线下方。

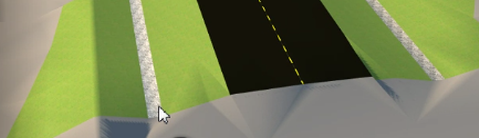

导入 InfraWorks 的相同道路数据，InfraWorks 使用默认样式规则显示道路和覆盖区域

• 光标位于映射至“材质/土地覆盖/砂砾”样式的沟渠底部的覆盖区域。

“样式规则”表达式将路线样式和道路链接样式映射至模型样式。

InfraWorks 使用预定义样式规则，将路线样式映射到组件道路样式，并将道路链接映射到覆盖区域样式。这些样式规则基于 Civil 3D 附带标准模板中包含的 Autodesk Civil 3D 路线样式和链接样式。如果您不想使用这些样式规则，可以编辑默认样式规则，或定义新样式规则来指定所需的路线样式和链接样式。请参见：定义样式规则和关于表达式编辑器。

“空道路”样式用于查看组件道路的中心线，组件道路的中心线是由 Autodesk Civil 3D 道路中的路线和纵断面数据创建的。“空道路”样式使得中心线几何图形（路线）可以显示在 InfraWorks 中，而不会被转换中使用的映射到其他连接样式的覆盖范围样式隐藏。

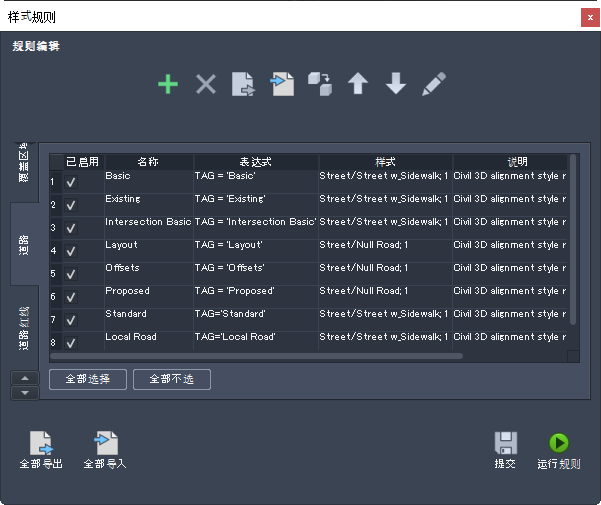

下面显示的是 8 个默认的道路样式规则。 选中“覆盖区域”，查看默认覆盖区域的 20 个样式规则。

创建显示路线和道路数据的自定义样式规则。

您可以创建自定义样式规则集供其他用户使用。 在定义一组规则后，使用“全部导出”将其存储在模型的 Resources 文件夹中。 然后，其他用户可以使用“全部导入”进行加载。
