生成线性要素的横向线的步骤

为获取更丰富的地形信息，生成垂直于线性要素的线。

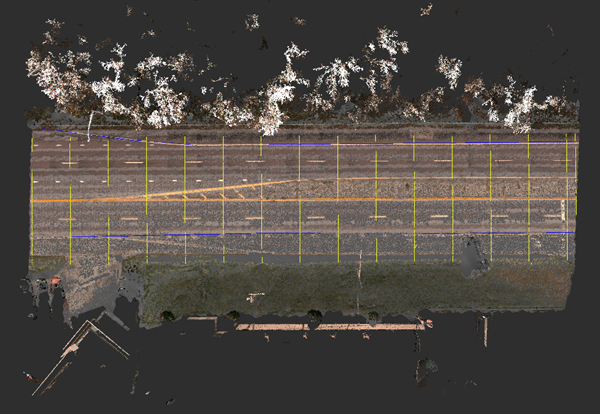

线性要素提取用于提取关键线（特征线或要素线），但不会提取任何其他曲面信息。以恒定间隔创建的横向线会捕获曲面信息以实现更精确的道路设计。

1. 选择线性要素后，在线（而非顶点）上单击鼠标右键，然后单击“生成横向线”。
2. 在“生成横向线”对话框中，指定以下项：
   1. 线长度：横向线的长度。如果未选择“在外部特征线处修剪”，将使用长度值。
   2. 线之间的距离：从一条横向线到另一条横向线之间的距离。
   3. 顶点之间的距离：用于沿横向线捕获场地高程数据的顶点之间的距离。
   4. 注意：如果为顶点间距指定的值大于直线长度值，InfraWorks 会使用直线长度值的一半作为顶点间距值，并生成与指定直线长度相称的横向线。
   5. 覆盖计算：用于基于附近点云点计算顶点高程（Z 坐标）的计算方法。选择最小高程以覆盖到“曲面”。为噪波点云数据选择最大高程或平均高程，以补偿误差并创建一致路线。
   6. 在外部特征线处修剪：启用此选项可将横向线自动修剪到线性要素任一侧的最外部特征线。
3. 单击“确定”。 提示：要删除所有横向线，请打开“模型管理器”，展开“线”，在“线性要素”上单击鼠标右键，然后单击“在数据表中查看”。选择具有手动样式线性要素/横向的所有项目，然后按 Delete 键。
