修改涵洞解决方案

针对以下项修改涵洞解决方案设置：末端处理方式、筒数、筒形状、材质、曼宁 N 值、入口配置和尾水条件等其他值。

1. 在堆栈中单击涵洞以显示其特性和属性。

2. 单击可编辑字段或从菜单选择以更改值。

   注意：也可以使用要素小控件在画布中调整当前解决方案。如果执行此操作，请从其快捷菜单中选择“分析涵洞”以更新“堆栈”面板上的值。

末端处理方式

• 调整端壁高度
• 设置“扩口角度”（从菜单中选择）

性能

• 打开“显示分析结果”即可获取有关“流域流量”的结果。“流量”值用于手动放置附近没有流域的涵洞。 如果涵洞在某个流域范围内，则使用其峰值流量值。如果没有流量信息可用，则默认值 7 cf 或 0.25 cm 均可用于设置涵洞大小。

类型：

• 筒体：1 或 2（或更多）
• 形状：方形或圆形
• 大小:（初始值由流量数据确定；可使用画布内夹点更改大小）
• 材质：混凝土或金属
• 曼宁 N 值：混凝土为 0.012；波纹金属为 0.024
• 入口配置：方形或矩形。 入口配置对应于美国联邦高速公路管理局 (FHWA) HDS-5 表 A “入口配置”的选择。

属性

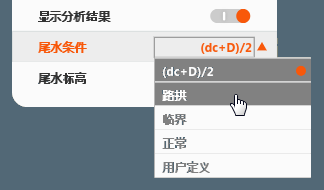

• 尾水条件：默认条件使用 FHWA 推荐的 (dc+D)/2 值，或使用涵洞临界深度和涵洞直径或高度的平均值。

  单击默认条件以选择其他选项：



• 筒体倾斜角度报告的是实际角度。 通常该角度不应超过 45%。

几何

• 使用模型中的小控件和夹点，调整涵洞长度和管道内底高程。

说明

• 根据需要添加注释。
